Réaction

Plage mA

Décalé mA

Pin 2

Pin 3

Non-inversée

12 à 30

0 à 30

-

+

Inversée

12 à 30

0 à 24

+

-

Calibrage de la pompe pour fonctionnement automatique

Assurez-vous de la conformité du câblage de la prise mâle à six broches et insérez la prise

mâle dans la prise femelle située à l’arrière de la pompe.

Retirez la fenêtre du renfoncement de panneau arrière.

Faites tourner le potentiomètre de calage de signal (repérable grâce au mot “Offset”

figurant sur le panneau arrière) dans le sens des aiguilles d’une montre, jusqu’à ce

que la limite de traverse coulissante indiquée par un déclic soit atteinte. Ensuite,

donnez dix tours au potentiomètre, dans le sens contraire des aiguilles d’une montre.

Répétez cette opération pour le potentiomètre de plage de signal. L’opération ainsi

décrite permet de garantir le réglage correct du potentiomètre pour la calibration.

Calez le signal en faisant tourner le potentiomètre Offset dans le sens des aiguilles

d’une montre, afin de régler la vitesse de l’arbre d’entraînement au minimum requis.

Réglez la plage du signal (sans dépasser 30V ou 32mA) en faisant tourner le

potentiomètre de plage de signal (repérable grâce au mot «Range» figurant sur le

panneau arrière) dans le sens des aiguilles d’une montre afin de régler la vitesse de

l’arbre d’entraînement au maximum requis.

Répétez cette procédure jusqu’à ce que la réaction de la pompe coïncide

parfaitement avec le signal de pilotage.

Au cas où le signal dépasserait le maximum prescrit, le dispositif de prétraitement de

signal se chargerait de maintenir la vitesse maximale du moteur en fonction du réglage

MAX indiqué par le clignotement de la LED temoin. Si le signal dépassait les 30V, la pompe

pourrait subir des dégâts irrémédiables qui ne seraient pas couverts par la garantie.

Replacez fermement le renfoncement du panneau arrière sur le verso de

la pompe, en vous assurant que le joint est bien inséré. Cette précaution

permet d’assurer la conformité de la pompe à la norme de protection

contre les entrées d’eau.

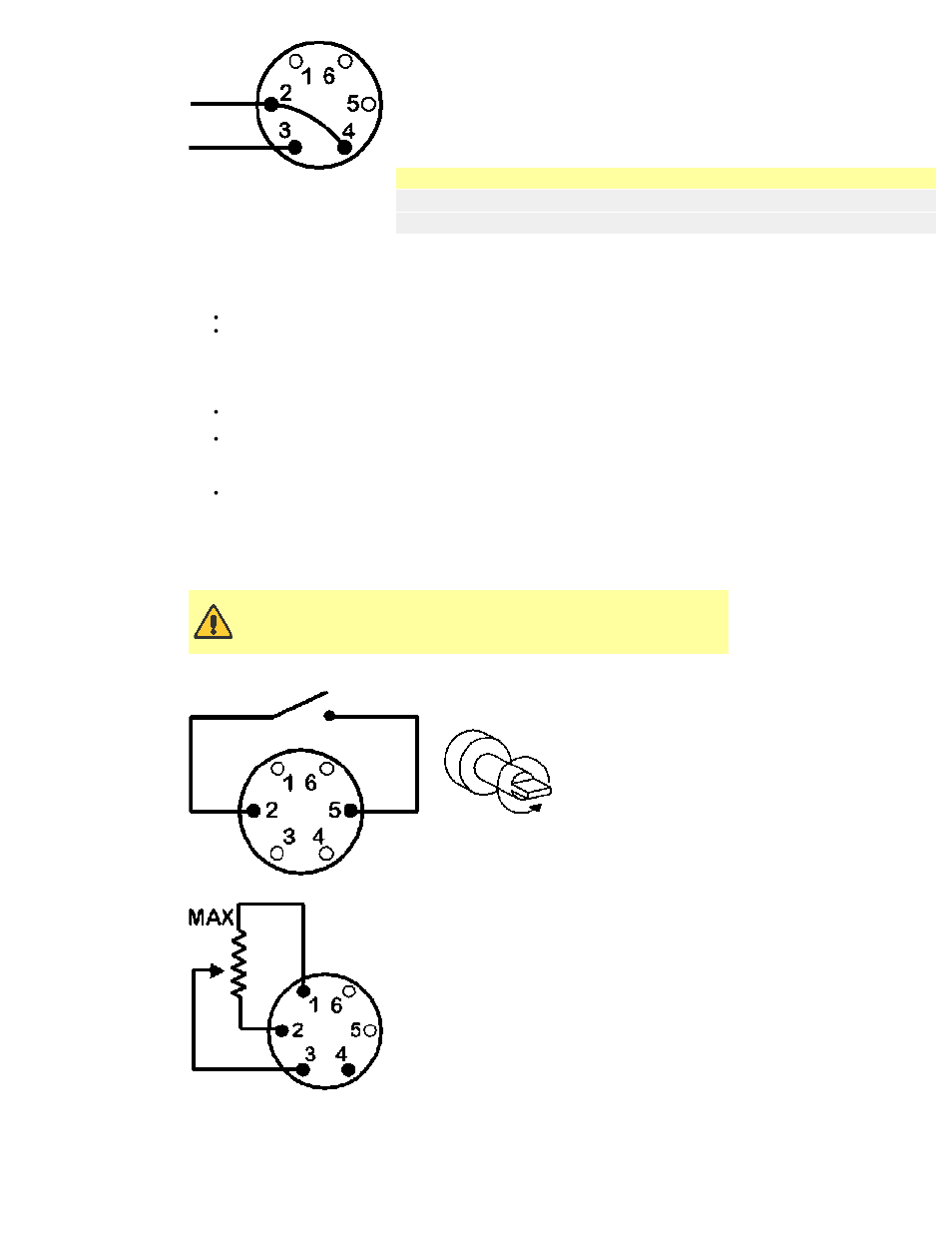

Commande à distance

Arrêt/Marche

Reliez l’interrupteur à

distance entre les broches

2 et 5 de la prise mâle à

six broches. Fermez le

contact pour arrêter la

pompe, ouvrez le contact

pour la mettre en marche.

Vitesse

Un potentiomètre, d’une valeur nominale située entre 4.7k et 5k peut être branché

conformément à l’illustration. Dans ce cas, l’utilisation de signal d’entrée de tension ou de

courant est impossible.
