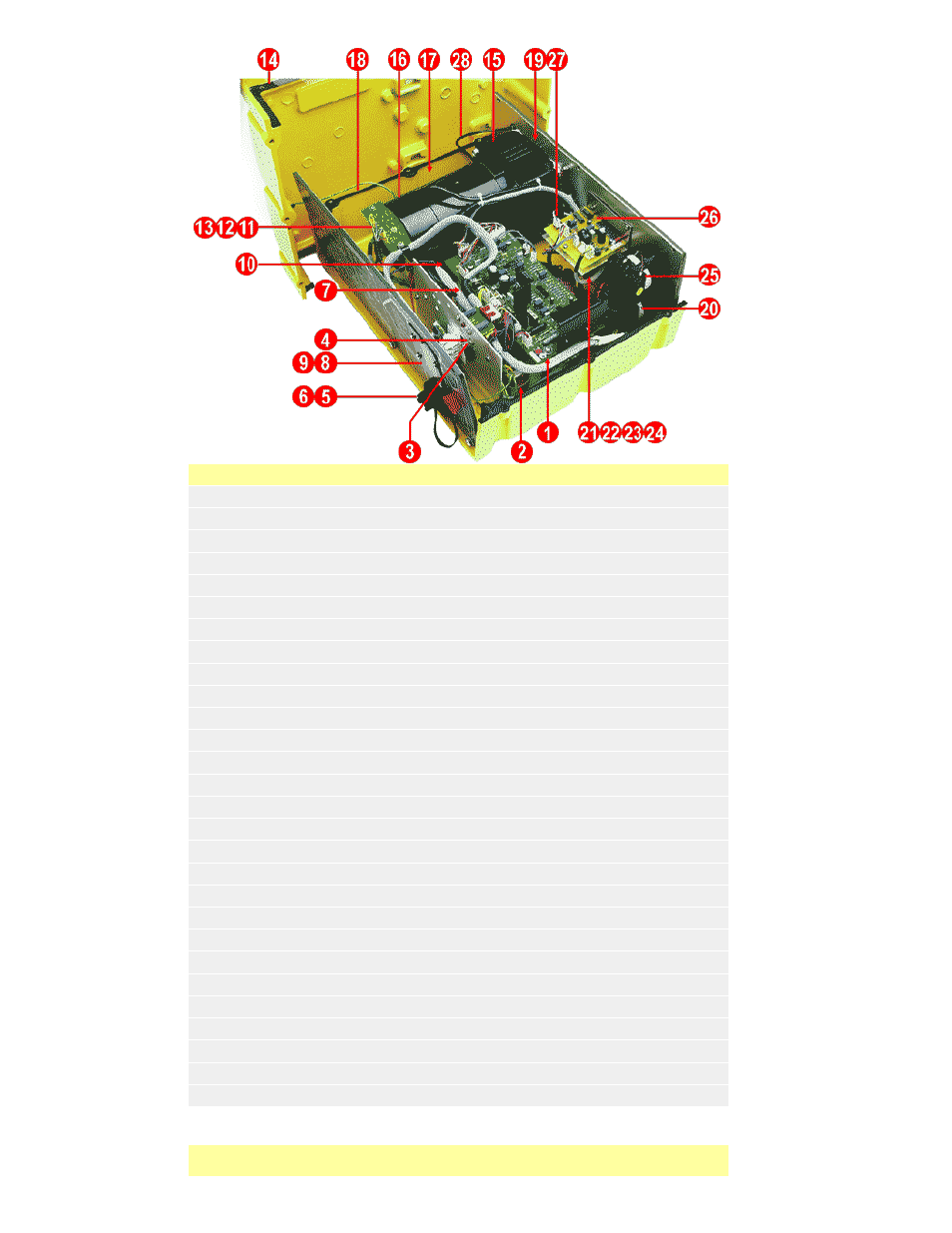

Numéro Pièce Description
1 MRA0176A Carte PCB de commande
2 FA0002 Filtre secteur
3 SW0060 Interrupteur de tachymètre
4 SW0086 Interrupteur de tension
5 UP0035 Prise mâle à six broches
6 US0035 Prise femelle à six broches
7 FA0010 Filtre de terre
8 MR0669S Plaque couvercle
9 MR0771S Joint
10 MRA0328A Condensateur 250V
11 MR0959H Faisceau de tachymètre
12 MN0787M Disque de tachymètre
13 MR0525S Patte de fixation de tachymètre
14 MR0690S Joint
15 MG0600 Motoréducteur 165tr/m
16 BM0015 Balai de moteur
17 TM0020 Bloc de fonction
18 MR0691S Joint
19 OS0042 Joint torique d’étanchéité
20 SW0146 Auto/man/max
21 MR0769B Potentiomètre
22 MR0716S6 Bouton
23 MR0715M Bouton à verrouillage
24 MD0925T Bouton à verrouillage (usiné)
25 SW0141 Interrupteur de sens de marche
26 MRA0261A Carte PCB d’affichage/d’asservissement
27 MR2087H Câble d’asservissement
OG0024 Lubrifiant de boîte à engrenages
620RE, 620RE4, 620R Consignes de sécurité de base
Respectez les consignes de sécurité qui suivent avant d’ouvrir le
capot de protection de la tête de pompe.
