GUIDe De bRanCHeMenT
branchement des prises audio analogiques
Ces prises sont dotées d’un circuit de filtrage spécialement optimisé pour réduire les interférences des composants audio .
a) Fixer une étiquette d’identification Monster Power® au cordon d’alimentation de chaque composant avant
de les brancher dans les prises du PowerCenter à codage couleur correspondant .
b) Brancher chaque cordon d’alimentation (récepteur, processeur, etc .) dans la prise correspondante du PowerCenter .
Pour les composants non répertoriés, déterminer s’il s’agit d’un composant audio, vidéo, numérique ou audio
à ultra haute intensité et utiliser la prise correspondante afin d’obtenir le meilleur rendement .
remarQUe ImportaNte
Le branchement aux prises audio analogiques n’endommage pas les composants vidéo, numérique ou audio à haute
intensité . Cependant, pour un rendement optimal, nous recommandons de brancher seulement les composants audio
analogiques dans les prises audio analogiques .
GUIDe De bRanCHeMenT
branchement des prises audio à ultra haute intensité
Ces prises sont conçues pour fournir une intensité maximale aux composants les plus gourmands
tels que les amplificateurs et les pré-amplificateurs .
a) Fixer une étiquette d’identification au cordon d’alimentation de chaque composant avant
de les brancher dans les prises du PowerCenter à codage couleur correspondant .
b) Brancher chaque cordon d’alimentation (amplificateur, etc .) dans la prise correspondante du PowerCenter .
Pour les composants non répertoriés, déterminer s’il s’agit d’un composant audio, vidéo, numérique ou audio
à ultra haute intensité et utiliser la prise correspondante afin d’obtenir le meilleur rendement .
remarQUe ImportaNte
Le branchement aux prises audio à ultra haute intensité n’endommage pas les composants audio analogiques,
vidéo ou numériques . Cependant, pour un rendement optimal, nous recommandons de brancher seulement
les composants audio à haute intensité dans les prises audio à ultra haute intensité .

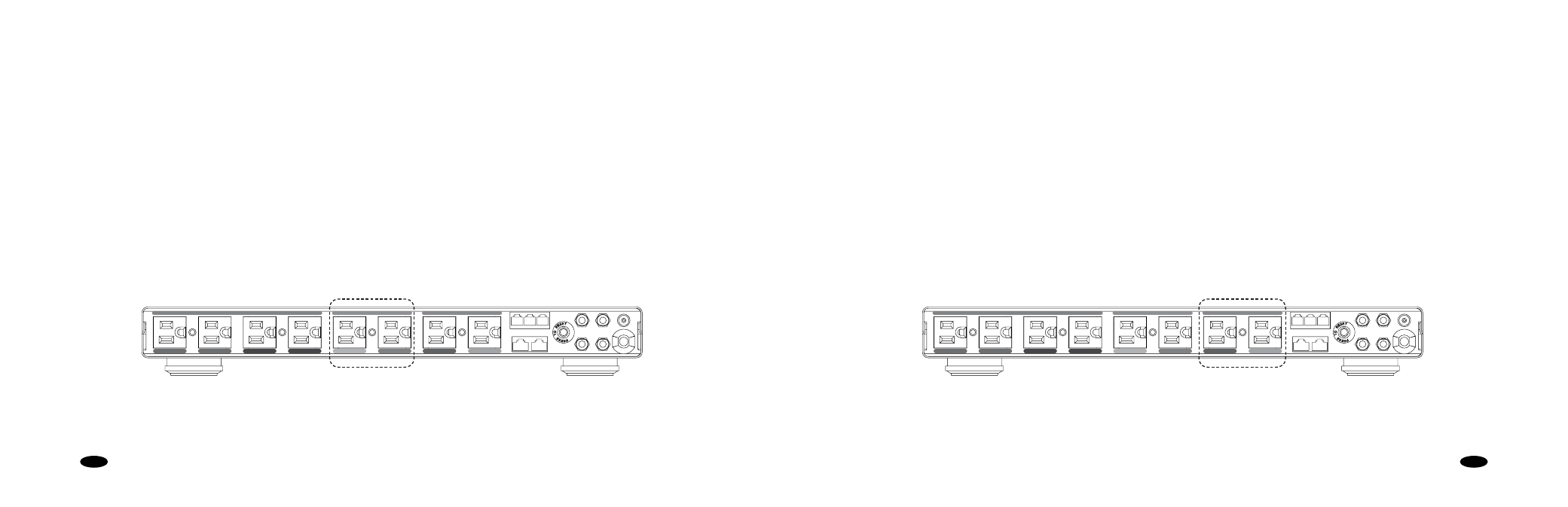

Prises audio à haute intensité Prises audio analogiques
DVD CD CABLE/SAT HDTV/TV RECEIVER PROCESSOR MAIN AMP SPARE
VOLTAGE
GROUND
OK
WIRING CLEAN
POWER ON
ABNORMAL
VOLTAGE
PROTECTION
ON
IN OUT
PHONE
GROUND
IN
CABLE
OUT
IN
SAT
OUT
NETWORK
ON / OFF
HTS1650
Home Theater Reference PowerCenter ™
with Clean Power ™ Stage 2 v.2.1 Filtering
DIGITAL FILTER ANALOG AUDIO FILTER HIGH CURRENT FILTER
DVD CD CABLE/SAT HDTV/TV RECEIVER PROCESSOR MAIN AMP SPARE
VOLTAGE
GROUND
OK
WIRING CLEAN
POWER ON
ABNORMAL
VOLTAGE
PROTECTION
ON
IN OUT
PHONE
GROUND
IN
CABLE
OUT
IN
SAT
OUT
NETWORK
ON / OFF
HTS1650
Home Theater Reference PowerCenter ™
with Clean Power ™ Stage 2 v.2.1 Filtering
DIGITAL FILTER ANALOG AUDIO FILTER HIGH CURRENT FILTER
