40 41
GUIDe De bRanCHeMenT
branchement des prises numériques
TCes prises sont dotées d’un circuit de filtrage spécialement optimisé pour réduire les interférences
dans les composants numériques .
a) Fixer une étiquette d’identification Monster Power au cordon d’alimentation de chaque composant
avant de les brancher dans les prises du PowerCenter à codage couleur correspondant .
b) Brancher chaque cordon d’alimentation (téléviseur/moniteur, magnétoscope) dans la prise correspondante du
PowerCenter . Pour les composants non répertoriés, déterminer s’il s’agit d’un composant audio, vidéo, numérique
ou audio à ultra haute intensité et utiliser la prise correspondante afin d’obtenir le meilleur rendement .
remarQUe ImportaNte
Le branchement aux prises numériques n’endommage pas les composants audio analogique, vidéo ou audio à haute
intensité . Cependant, pour un rendement optimal, nous recommandons de brancher seulement les composants
numériques dans les prises numériques .
10. « Ultra-High Current audio filter » (filtre audio à ultra haute intensité) (Prises commutées) :
Ces prises sont dotées d’un circuit de filtrage spécifiquement conçu pour les composants
audio de haute puissance tels que les amplificateurs et les pré-amplificateurs .
11. « Phone line Surge Protection » (Suppression des surtensions de la ligne téléphonique) :
Protège contre les surtensions et les variations brusques destructrices en provenance de la ligne téléphonique .
12. « Protection câble et satellite » Procure une protection contre les surtensions pour le raccordement d’une
antenne parabolique . L’entrée sert à raccorder le câble coaxial partant de l’antenne parabolique . La sortie sert
à raccorder le câble coaxial sur l’entrée du téléviseur, du décodeur ou du récepteur satellite .
13. « network line Surge Suppression » (Suppression des surtensions de la ligne réseau) :
Protège contre les surtensions et les variations brusques destructrices en provenance de la ligne réseau .
14. « Vis de borne de terre » Fournit un point de référence à la terre pour tout composant non mis à la terre .
15. « Input aC Circuit breaker » (Disjoncteur d’entrée c.a.) : Protège en cas de surcharge prolongée ou excessive .
16. « Câble d’alimentation c.a. à ultra haute intensité Powerline
™
100 » Cordon d’alimentation c .a .
de haute densité à double blindage, spécialement conçu pour optimiser les transmissions .

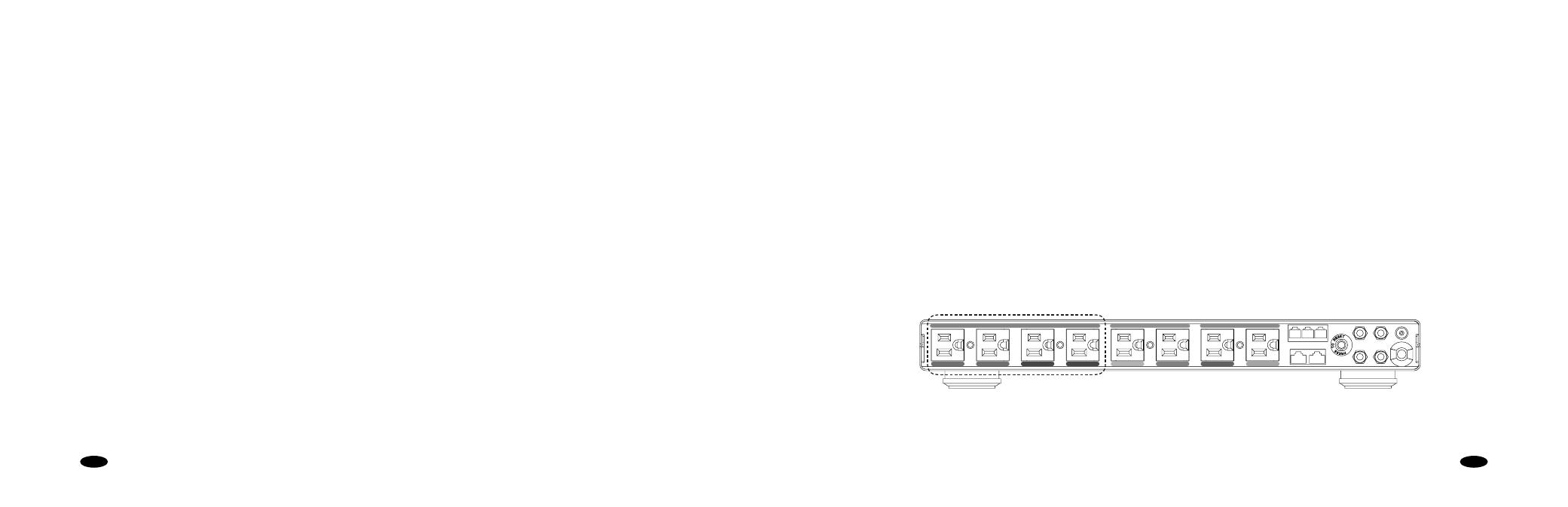

Prises
DVD CD CABLE/SAT HDTV/TV RECEIVER PROCESSOR MAIN AMP SPARE
VOLTAGE
GROUND OK WIRING CLEAN POWER ON ABNORMAL VOLTAGE PROTECTION ON
IN OUT
PHONE
GROUND
IN
CABLE
OUT
IN
SAT
OUT
NETWORK
ON / OFF
HTS1650
Home Theater Reference PowerCenter ™
with Clean Power ™ Stage 2 v.2.1 Filtering
DIGITAL FILTER ANALOG AUDIO FILTER HIGH CURRENT FILTER
