FONCTIONNEMENT
3/9/99
2-42 MAX200 (torche manuelle) Manuel de l’opérateur
Torche manuelle PAC200E
Gougeage de l’aluminium
200 A – H35 plasma / N
2
protection
Hypertherm recommande un mélange de 35 % d’hydrogène et de 65 % d’argon pour le gaz plasma.
* Si le faisceau fait plus de 15 m, augmenter la pression TEST de 0,34 bar pour chaque longueur supplémentaire
de faisceau de torche de 15 m.

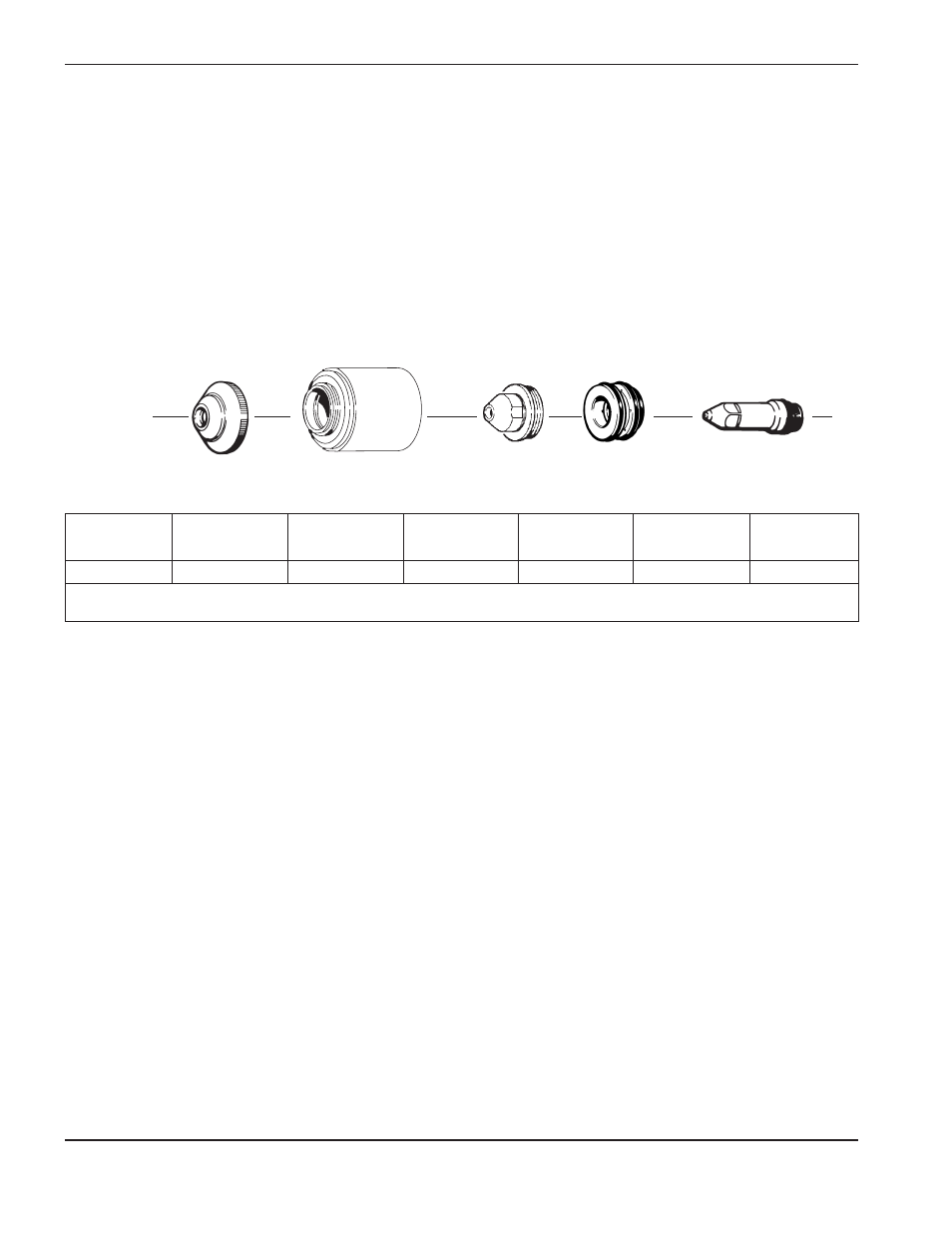

020891
Protecteur
020934
Buse
020882
Buse de protection
020933
Électrode
020607
Diffuseur
Type
de gaz plasma
Pression gaz plasma
TEST/RUN
Type gaz
de protection
Pression gaz
de protection
Réglage
courant arc
Pression d’entrée
gaz plasma
Pression d’entrée
gaz de protection
(psi/bar) (psi/bar) (A) (psi/bar) (psi/bar)
H35 Test 49-51* / 3,4-3,6 N
2
50/3,5 200 120/8,3 120/8,3
Run 50-52 / 3,5-3,6
