FONCTIONNEMENT
3/9/99
MAX200
(torche manuelle) Manuel de l’opérateur
2-23
Torche manuelle PAC200T/PAC200E
Aciers doux
100 A – O
2
plasma / air protection
Cette combinaison de gaz donne une bonne vitesse de coupe, de faibles quantités de scories et est très
économique. Une nitruration superficielle peut se produire. On peut utiliser ce procédé sur des pièces plus
épaisses, mais l'épaisseur optimale recommandée est inférieure à 10 mm.
Le coupage de production de plus de 10 mm d’épaisseur n’est pas recommandé.
* Si le faisceau fait plus de 15 m, augmenter la pression TEST de 0,34 bar pour chaque longueur supplémentaire
de faisceau de torche de 15 m.
020919

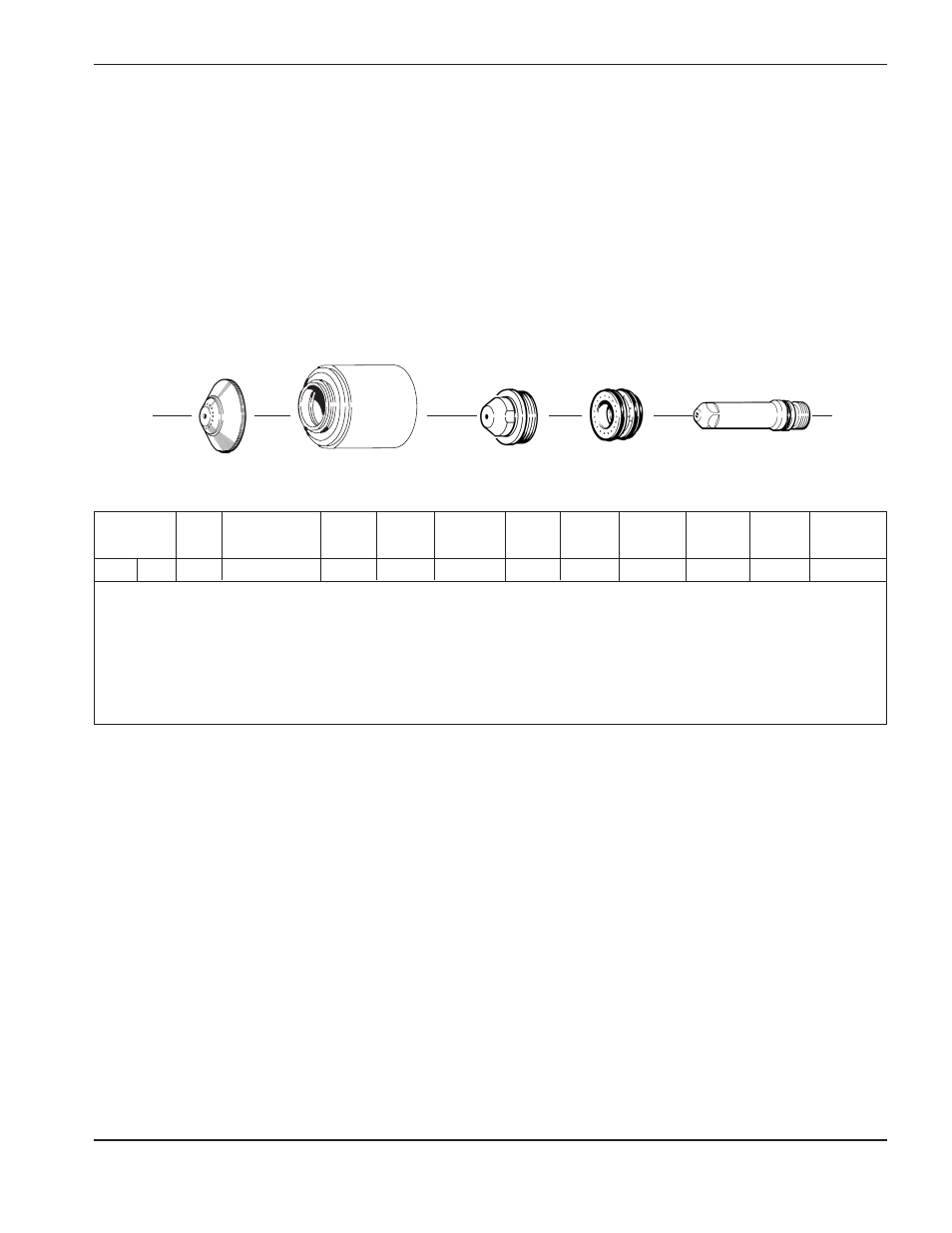

Protecteur
020616
Buse
020915
Buse de protection
120547
Électrode
020617
Diffuseur
Épaisseur
matériau
Type
de gaz
plasma
Pression gaz plasma
TEST/RUN
Type
gaz de
protection
Pression
gaz de
protection
Distance
torche-pièce
Réglage
courant arc
Réglage
tension arc
Vitesse de
déplacement
Retard de
mouvement
approx.
Pression
d’entrée
gaz plasma
Pression
d’entrée gaz
de protection
(po)
(mm)
(psi/bar)
(psi/bar)
(mm)
(A)
(V)
(mm/min)
(s)
(psi/bar)
(psi/bar)
1⁄8"
3
O
2
Test 20-24* / 1,4-1,6
Air
60/4,0
2
100
110
5330
120/8,3
90/6,2
Run 60-64 / 4,1-4,4
3⁄16"
5
(40 SCFH /
(270 SCFH /
3
115
3300
1⁄4"
6
19 l/min)
127 l/min)
3
115
2540
0,5
3⁄8"
10
3
120
1900
0,5
1⁄2"
12
3
120
1575
5⁄8"
15
4
130
1150
3⁄4"
20
5
135
760
