FONCTIONNEMENT
3/9/99
2-30
MAX200
(torche manuelle) Manuel de l’opérateur
Torche manuelle PAC200T/PAC200E
Aciers inoxydables
200 A – H35 plasma / N
2
protection
Cette combinaison de gaz (Hypertherm recommande un mélange de 35 % d’hydrogène et de 65 % d’argon
pour le gaz plasma) permet d’obtenir une épaisseur de coupe maximale, des quantités de scories
minimales, une contamination minimale de la surface, une excellente soudabilité et une excellente qualité
de coupe. Cette combinaison de gaz prolonge la durée de vie de l’électrode.
Le coupage de production de plus de 22 mm d’épaisseur n’est pas recommandé.
* Si le faisceau fait plus de 15 m, augmenter la pression TEST de 0,34 bar pour chaque longueur supplémentaire
de faisceau de torche de 15 m.

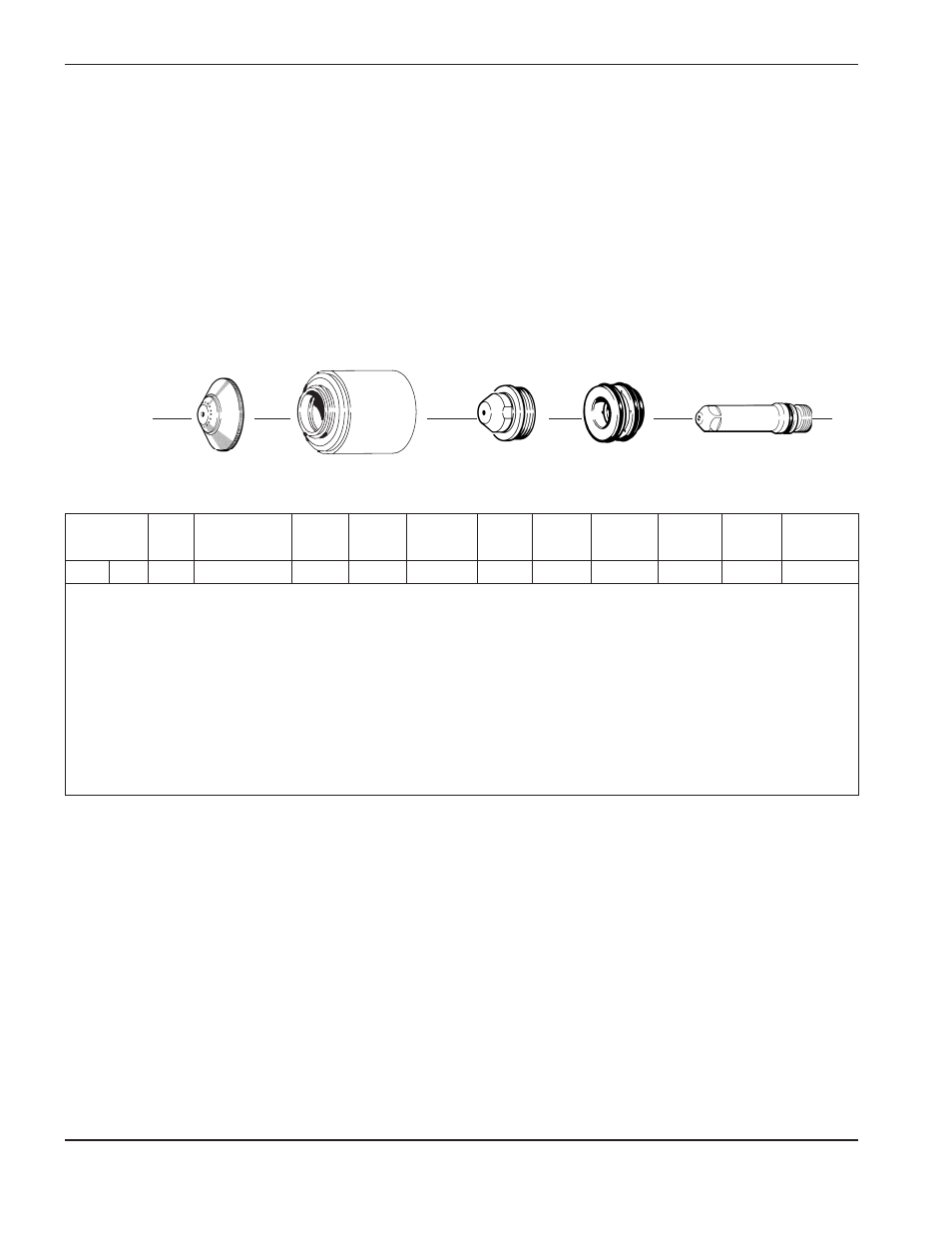

020920
Protecteur
020608
Buse
020915
Buse de protection
020415
Électrode
020607
Diffuseur
Épaisseur
matériau
Type
de gaz
plasma
Pression gaz plasma
TEST/RUN
Type
gaz de
protection
Pression
gaz de
protection
Distance
torche-pièce
Réglage
courant arc
Réglage
tension arc
Vitesse de
déplacement
Retard de
mouvement
approx.
Pression
d’entrée
gaz plasma
Pression
d’entrée gaz
de protection
(po)
(mm)
(psi/bar)
(psi/bar)
(mm)
(A)
(V)
(mm/min)
(s)
(psi/bar)
(psi/bar)
1⁄4"
6
H35
Test 36-40* / 2,5-2,8
N
2
70/4,8
5
200
135
1600
1,0
120/8,3
90/6,2
Run 62-66 / 4,3-4,5
3⁄8"
10
(70 SCFH /
(290 SCFH /
5
140
1300
1,0
1⁄2"
12
33 l/min)
136 l/min)
5
140
1100
2,0
5⁄8"
15
6
145
940
2,0
3⁄4"
20
6
150
810
2,5
7⁄8"
22
8
155
690
2,5
1"
25
8
155
560
1-1⁄4"
32
8
165
400
1-1⁄2"
38
8
170
280
1-3⁄4"
44
8
180
200
2"
50
8
185
150
