FONCTIONNEMENT
MAX200 (torche manuelle) Manuel de l’opérateur 2-21
15
Torche manuelle PAC200T/PAC200E
Aciers doux
40 A – Air plasma / air protection
Cette combinaison de gaz donne une bonne vitesse de coupe, de faibles quantités de scories et est très
économique. Une nitruration superficielle peut se produire.
Le coupage de production de plus de 3 mm d’épaisseur n’est pas recommandé.
* Si le faisceau fait plus de 15 m, augmenter la pression TEST de 0,34 bar pour chaque longueur supplémentaire
de faisceau de torche de 15 m.

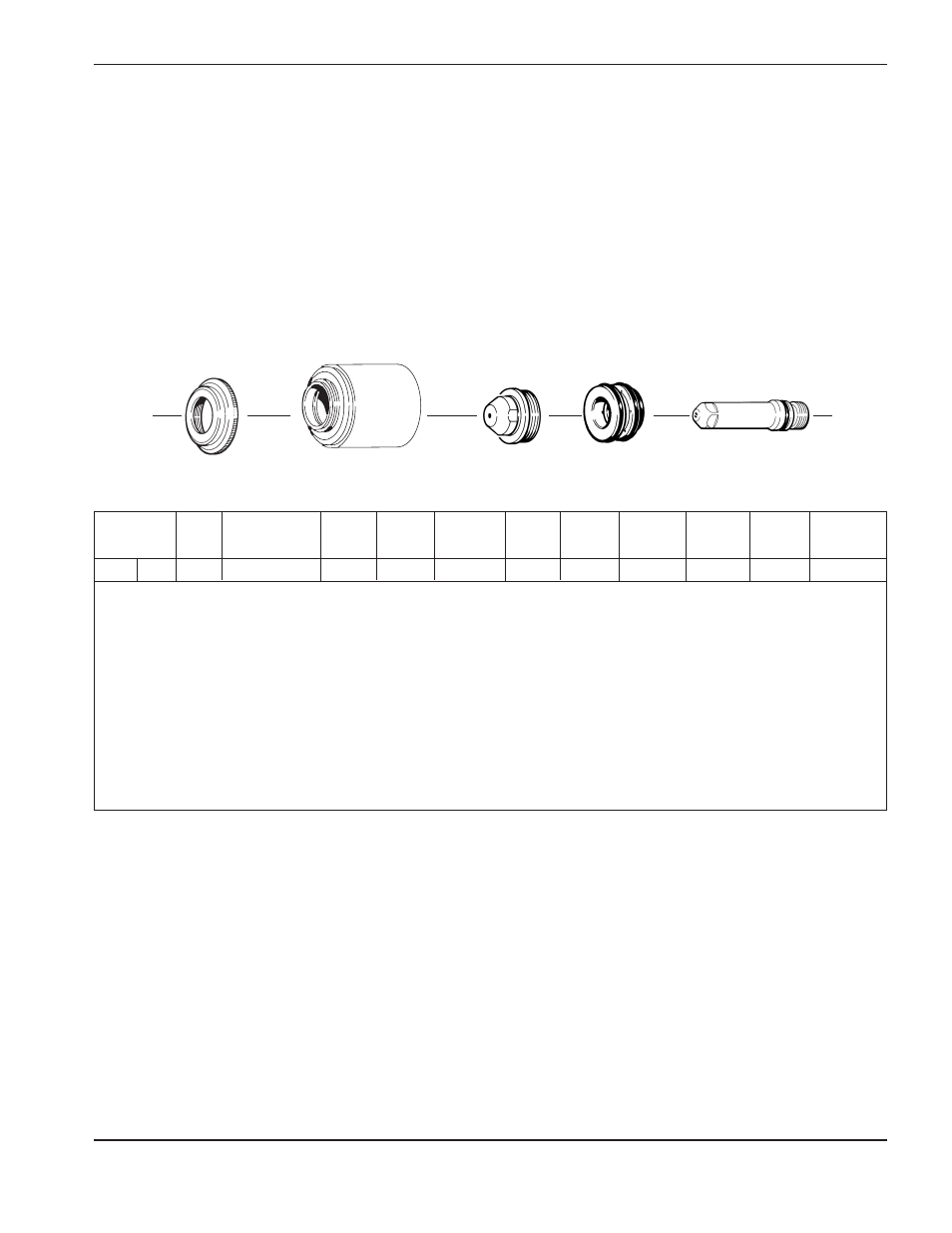

020917
Protecteur
020689
Buse
020915
Buse de protection
220021
Électrode
020613
Diffuseur
Épaisseur
matériau
Type
de gaz
plasma
Pression gaz plasma
TEST/RUN
Type
gaz de
protection
Pression
gaz de
protection
Distance
torche-pièce
Réglage
courant arc
Réglage
tension arc
Vitesse de
déplacement
Retard de
mouvement
approx.
Pression
d’entrée
gaz plasma
Pression
d’entrée gaz
de protection
(po) (mm) (psi/bar) (psi/bar) (mm) (A) (V) (mm/min) (s) (psi/bar) (psi/bar)
0,156" 28GA Air Test 16-20* / 1,1-1,4 Air 60/4,0 1,5 40 110 8650 90/6,2 90/6,2
Run 56-60 / 3,9-4,1
0,188" 26GA (25 SCFH / (275 SCFH / 1,5 100 8150
0,25" 24GA 12 l/min) 129 l/min) 1,5 105 7250
0,35" 1 1,5 110 5950
0,50" 18GA 1,5 110 4950
1⁄16" 1,5 1,5 115 4300 0,50
0,75" 2 1,5 115 3700 0,50
1⁄8" 3 1,5 115 2550 1,00
0,158" 4 2 125 1750
0,197" 5 2 130 1150
1⁄4" 6 2 135 750
3⁄8" 10 2 140 300
