FONCTIONNEMENT
3/9/99
2-36
MAX200
(torche manuelle) Manuel de l’opérateur
Torche manuelle PAC200T/PAC200E
Aluminium
200 A – N
2
plasma / CO
2
protection
On utilise cette combinaison de gaz quand la qualité de l’arête de coupe est moins importante. Cette
combinaison de gaz prolonge la durée de vie de l’électrode.
Le coupage de production de plus de 22 mm d’épaisseur n’est pas recommandé.
* Si le faisceau fait plus de 15 m, augmenter la pression TEST de 0,34 bar pour chaque longueur supplémentaire
de faisceau de torche de 15 m.
020918

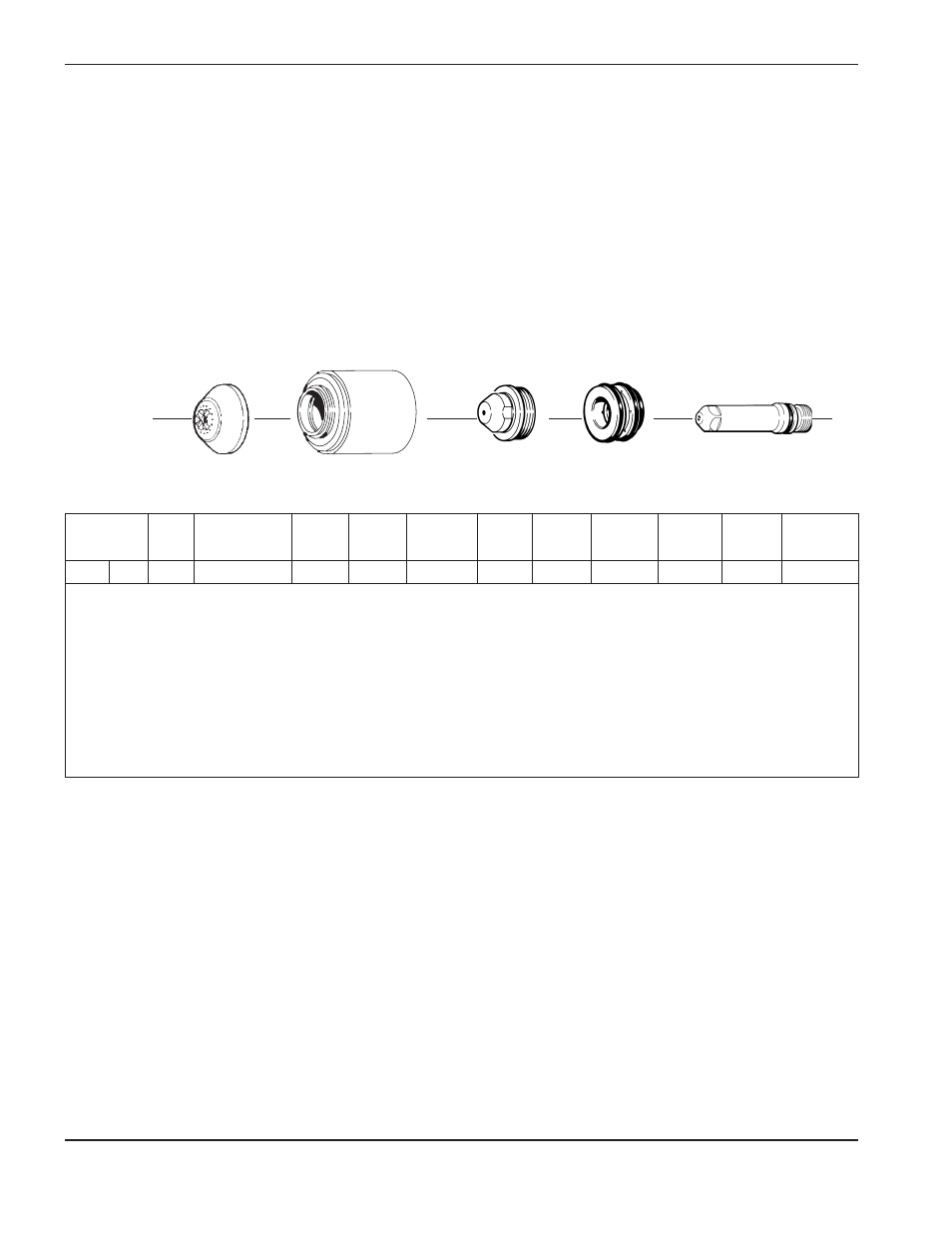

Protecteur
020608
Buse
020915
Buse de protection
020415
Électrode
020607
Diffuseur
Épaisseur
matériau
Type
de gaz
plasma
Pression gaz plasma
TEST/RUN
Type
gaz de
protection
Pression
gaz de
protection
Distance
torche-pièce
Réglage
courant arc
Réglage
tension arc
Vitesse de
déplacement
Retard de
mouvement
approx.
Pression
d’entrée
gaz plasma
Pression
d’entrée gaz
de protection
(po)
(mm)
(psi/bar)
(psi/bar)
(mm)
(A)
(V)
(mm/min)
(s)
(psi/bar)
(psi/bar)
3⁄16"
5
N
2
Test 36-40* / 2,5-2,8
CO
2
70/4,8
3
200
130
4700
0,5
120/8,3
90/6,2
Run 52-56 / 3,6-3,9
1⁄4"
6
(60 SCFH /
(220 SCFH /
3
135
4050
1,0
3⁄8"
10
28 l/min)
103 l/min)
3
135
3050
2,0
1⁄2"
12
3
140
2400
2,5
5⁄8"
15
4
140
1800
2,5
3⁄4"
20
5
150
1400
3,0
7⁄8"
22
6
160
1050
3,0
1"
25
6
165
840
1-1⁄4"
32
6
175
510
1-1⁄2"
38
6
185
280
