InstallatIon
HPR260XD Manual Gas – 806342 Révision 2 3-33

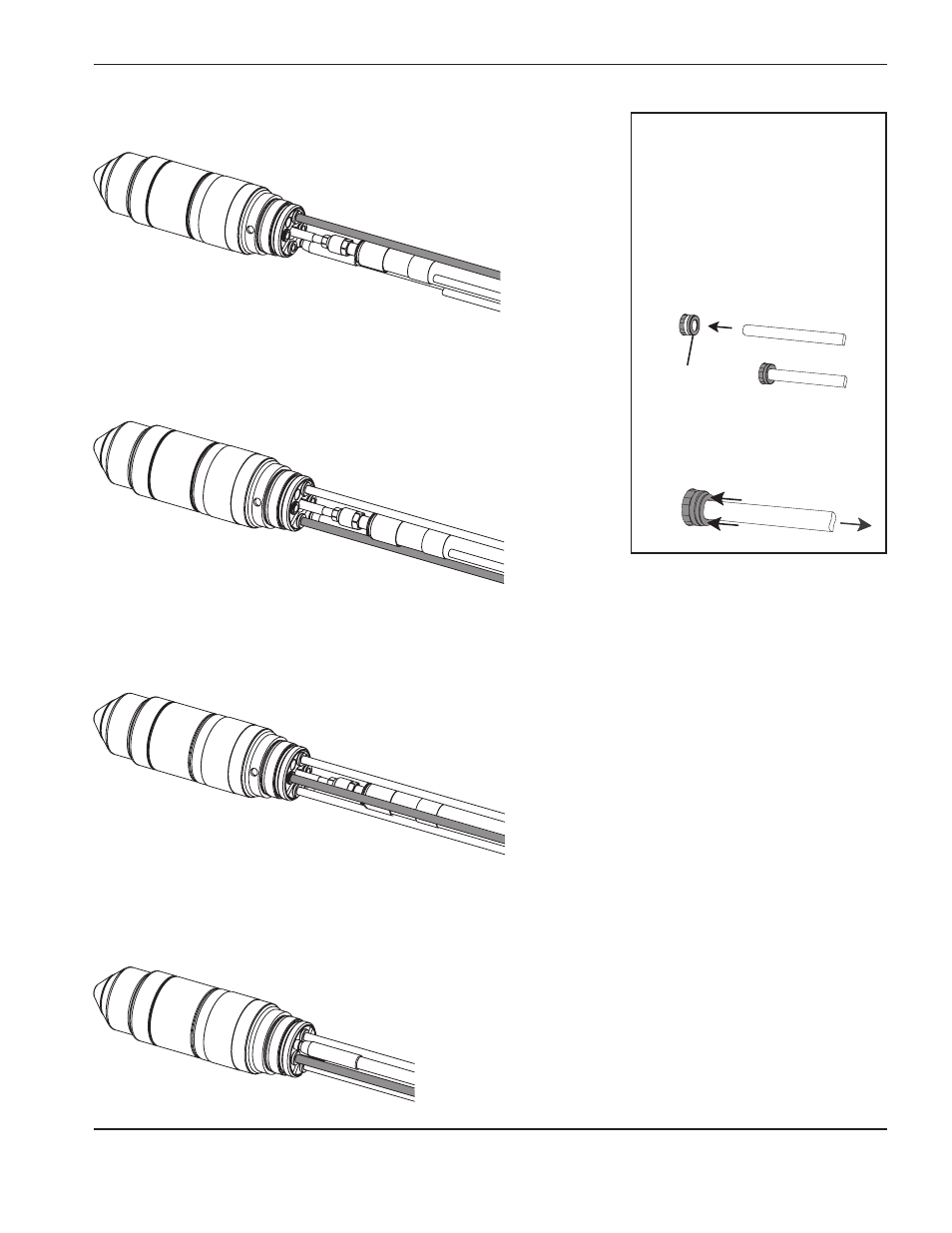

10. Raccorder le tuyau de gaz de protection (bleu).
7. Raccorder le flexible d’échappement du gaz plasma (blanc).
Note : Les connecteurs indiqués
aux étapes 7 à 10 sont
de type instantané.
Pour effectuer
un raccordement, pousser
à fond le raccord du tuyau
dans le connecteur
approprié, sur 13 mm.
Pour débrancher, tirer sur
le collier de raccord vers
la torche et retirer le raccord
de la torche.
Collier connecteur
8. Raccorder le tuyau d’alimentation du liquide de refroidissement (vert).
9. Raccorder le tuyau de gaz plasma (noir).
