EntrEtiEn
HPR260XD Manual Gas – 806342 Révision 2 5-53
Tests automatiques du hacheur et du capteur de courant pendant la mise sous tension
Mettre le système sous tension (ON). Au début du prégaz, le contacteur se ferme et le système
teste automatiquement les hacheurs et les capteurs de courant. Le système ferme le contacteur
et active le hacheur 1 à un facteur de marche de 90 %. Le hacheur charge le condensateur
de surtension sur le circuit imprimé d’E/S (PCB6). Le courant qui charge le condensateur
doit être compris entre 10 et 35 A. Le code d’erreur 105 s’affiche sur l’écran de la DEL si le
courant est < 10 A ou en l’absence de rétroaction sur le capteur de courant 1 (CS1). Le code
d’erreur 103 est indiqué sur l’écran de la DEL si le courant est > 35 A.
Si le hacheur 1 réussit le test, le système répète le test pour le hacheur 2 et le capteur
de courant 2 (CS2). Le code d’erreur 106 est indiqué sur l’écran de la DEL si le courant est
< 10 A. Le code d’erreur 104 est indiqué sur l’écran de la DEL si le courant est > 35 A.
Placer l’interrupteur à levier en position ERROR (erreur) si le système termine la séquence
de mise sous tension. Si le système affiche le code d’erreur 003, le test est réussi. Les
hacheurs et les capteurs de courant fonctionnent.
Si les codes d’erreur 103, 104, 105 ou 106 sont affichés, effectuer les tests ci-dessous.

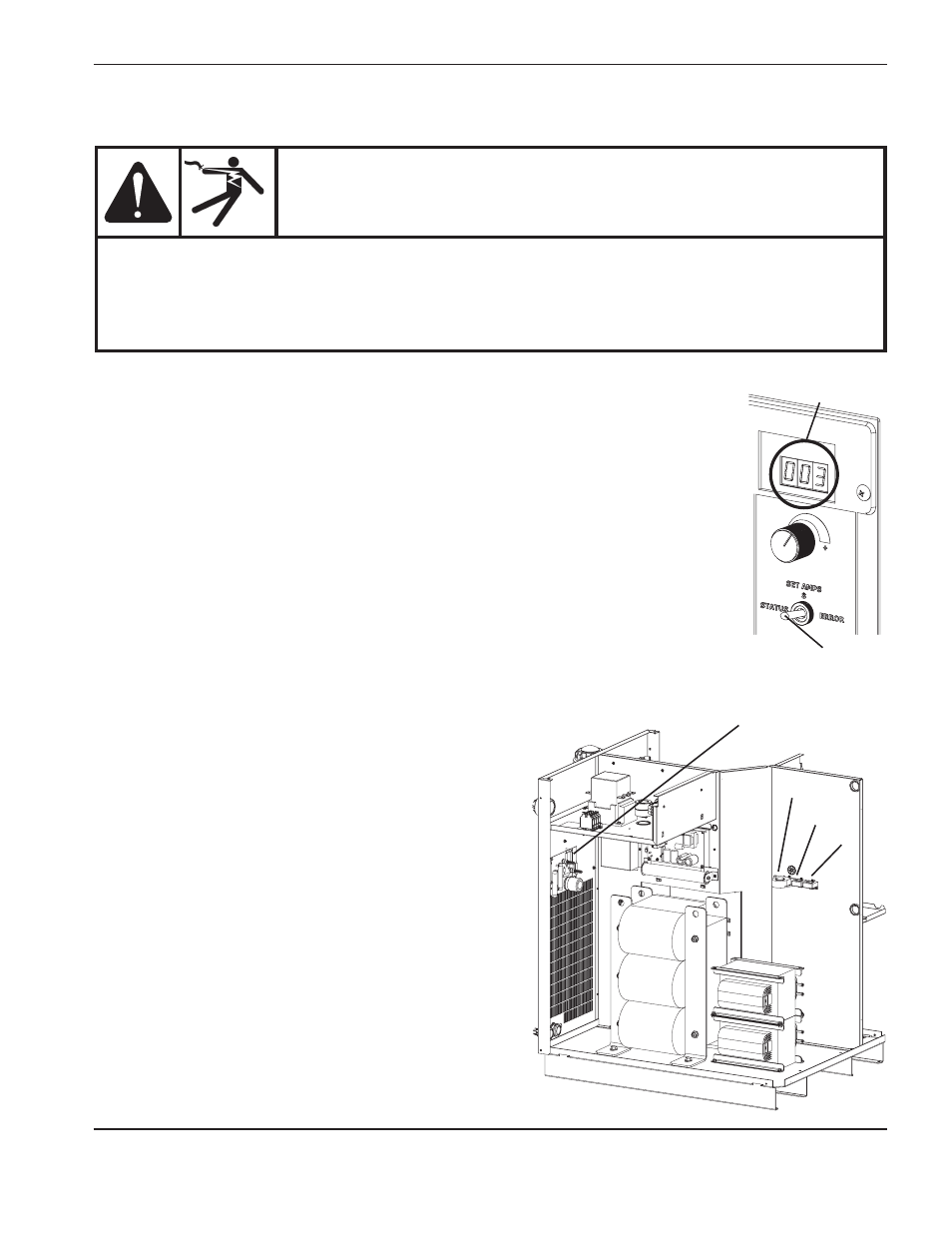

Test des hacheurs
CS1
CS3
Circuit imprimé d’E/S
(PCB6)
CS2
Interrupteur
à levier
Écran à DEL
AvERTISSEMENT
dANGER d’ÉLECTROCUTION
Faire preuve d’une extrême prudence lors du travail à proximité des modules hacheurs. Chaque
grand condensateur électrolytique (boîtier cylindrique bleu) stocke de grandes quantités d’énergie
sous la forme de tension électrique. Même si l’alimentation est coupée, des tensions dangereuses
sont présentes aux bornes du condensateur, sur le hacheur et sur les dissipateurs thermiques des
diodes. Ne jamais décharger un condensateur à l’aide d’un tournevis ou d’un autre outil, au risque
de provoquer une explosion, des dommages matériels et/ou des blessures.
dépannage des codes d’erreur de faible courant 105 et 106
1. Vérifier que les capteurs de courant (CS1 et CS2) ainsi
que les câbles ne sont pas endommagés.
2. Intervertir CS1 et CS2. Remplacer le capteur défectueux
si le code d’erreur n’est pas de nouveau affiché.
3. Mesurer la résistance entre les fils 38 et 39 sur PCB6 avec
un ohmètre. La valeur doit augmenter lorsque le condensateur
charge. Remplacer PCB6 en cas d’observation d’une valeur
constante.
4. Vérifier si des fils ne sont pas desserrés ou s’il n’existe pas
de courts-circuits entre le hacheur et le PCB6.
5. Vérifier la présence d’une tension de 220 V c.a. à 1A,
1B et 1C sur le hacheur lors de la fermeture du contacteur.
