Fonctionnement
HPR260XD Manual Gas – 806342 Révision 2 4-21

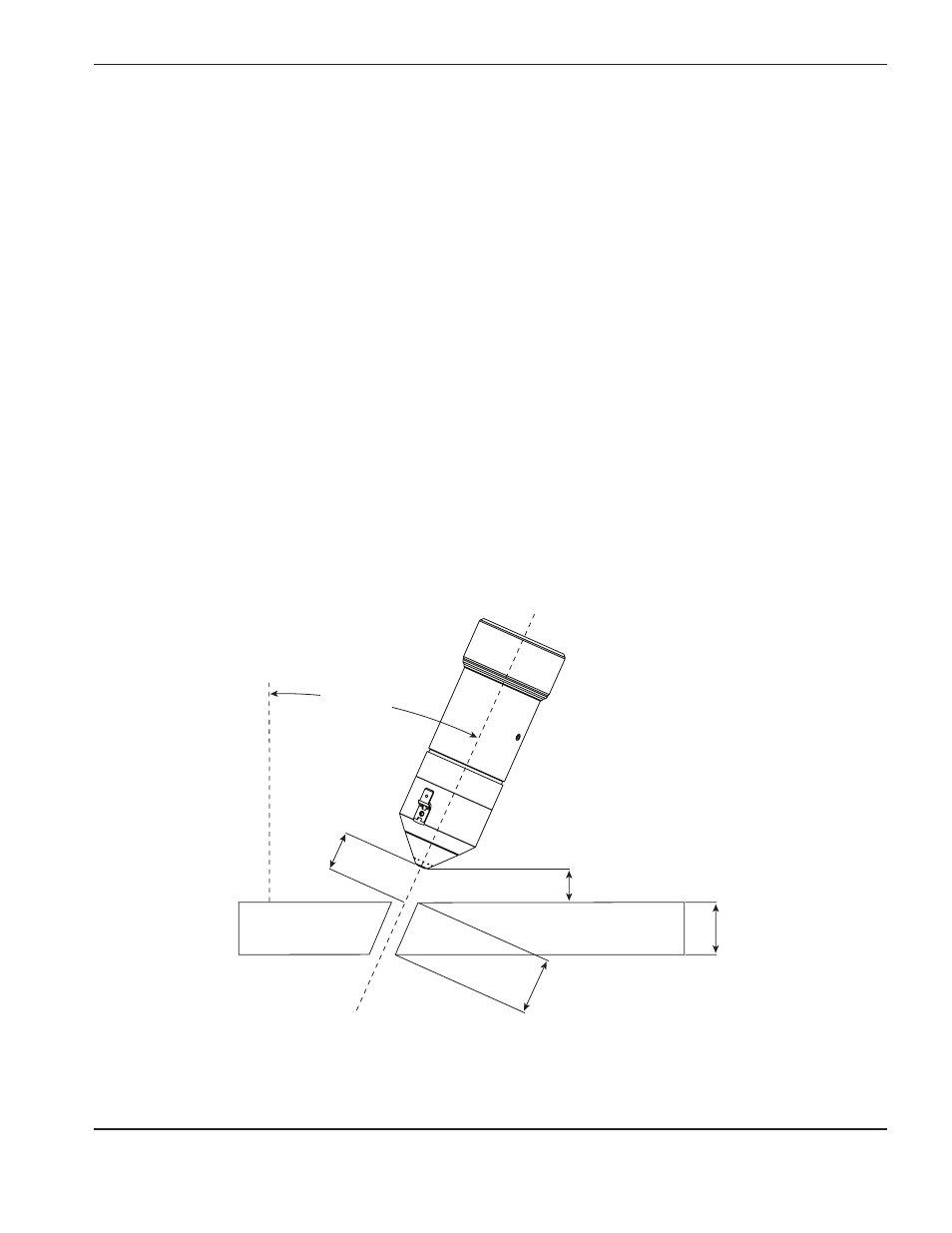

définitions de la coupe chanfreinée
Angle de chanfrein L’angle entre la ligne médiane de la torche et une ligne perpendiculaire à la pièce.
Si la torche est perpendiculaire à la pièce à couper, l’angle de chanfrein est 0. L’angle
de chanfrein maximal est de 45°.
Épaisseur nominale L’épaisseur verticale de la pièce à couper.
Épaisseur équivalente Longueur de l’arête de coupe ou distance de traversée de l’arc dans le matériau pendant
le coupage. L’épaisseur équivalente est égale à l’épaisseur nominale divisée par le cosi-
nus de l’angle de chanfrein. Les épaisseurs équivalentes sont indiquées dans les tableaux
de coupe.
Écartement La distance verticale entre le point le plus bas de la torche et la surface de la pièce à couper.
Distance torche-pièce La distance linéaire entre le centre de la sortie de la torche et la surface de la pièce le long
de la ligne médiane de la torche. Les distances torche-pièce sont indiquées dans les tab-
leaux de coupe. Le plus petit chiffre correspond à une coupe droite (angle de chanfrein =
0°). Le chiffre le plus grand correspond à une coupe chanfreinée de 45° avec un écartement
de 3 mm.
Tension de l’arc Le réglage de la tension de l’arc dépend de l’angle de chanfrein et de la configuration
du système de coupe. Le réglage de la tension de l’arc peut être différent d’un système
à l’autre, même si la pièce à couper a la même épaisseur. Les tensions d’arc pour la coupe
chanfreinée ne sont pas indiquées dans les tableaux de coupe chanfreinée.
Angle
de chanfrein
Distance
torche-pièce
Torche
Ligne médiane
Écartement
Épaisseur
nominale
Épaisseur équivalente
0°
