Page 183: Tests du débit du liquide de refroidissement -37

EntrEtiEn
HPR260XD Manual Gas –
806342 Révision 2
5-37
Tests du débit du liquide de refroidissement
Si l’écran de la DEL de la console des gaz indique une erreur de débit du liquide de refroidissement (093 ou 060),
mettre le système hors tension (OFF), puis à nouveau sous tension (ON) pour effacer l’erreur. Effectuer ensuite les tests
suivants pour déterminer la cause du problème.
L’utilisation d’un débitmètre sur conduite est la façon la plus précise de mesurer le débit, mais elle n’est pas possible
dans tous les tests décrits. Un débitmètre sur conduite (n° réf. 128933) est disponible auprès d’Hypertherm. Les tests
du « seau » suivants donnent une bonne idée du débit.
Avant les tests
Note : Il est nécessaire de vidanger le liquide de refroidissement du système avant de nettoyer le filtre secteur
(étape 1 ci-dessous). Le liquide de refroidissement contenu dans le système s’écoule dès la dépose
du filtre secteur.

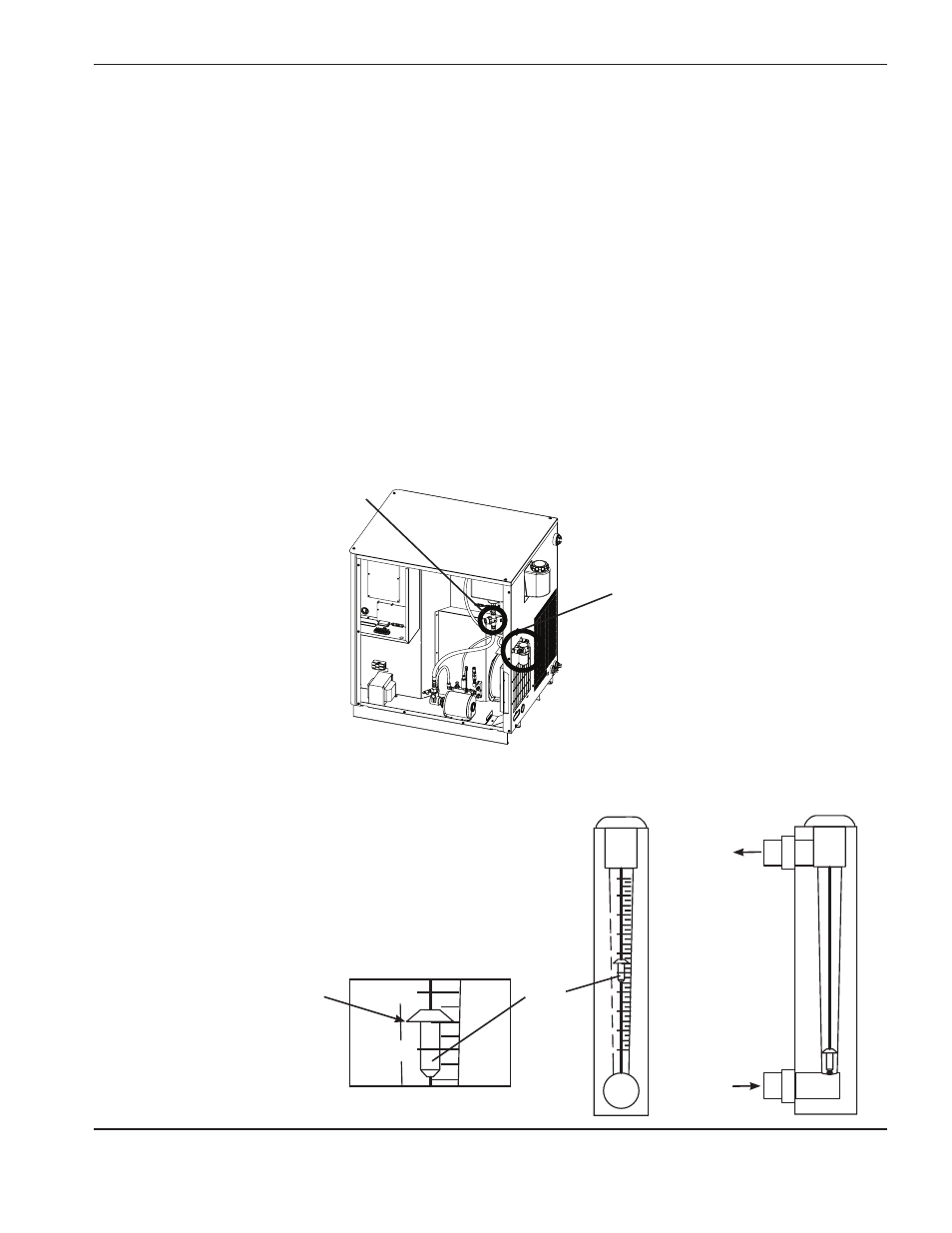

1. Nettoyer le filtre secteur.
2. Replacer le filtre à l’arrière de la source de courant.
3. Après avoir effectué les étapes 1 et 2, vérifier que le niveau du liquide de refroidissement du système est correct lors
du remplissage de ce dernier.
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Sens
du débit
Flotteur
Lire à partir de cette
tranche
Exemple illustré : 1,1
Filtre à l’arrière
de la source de courant
Filtre secteur
Utilisation du débitmètre d’Hypertherm (128933)
Pour obtenir un relevé précis sur le débitmètre, respecter la procédure
ci-dessous.
1. Tenir le débitmètre droit. D’équerre par rapport aux deux axes.
2. Effectuer le relevé à partir de la tranche comme illustré ci-dessous.
