EntrEtiEn
5-56 HPR260XD Manual Gas – 806342 Révision 2

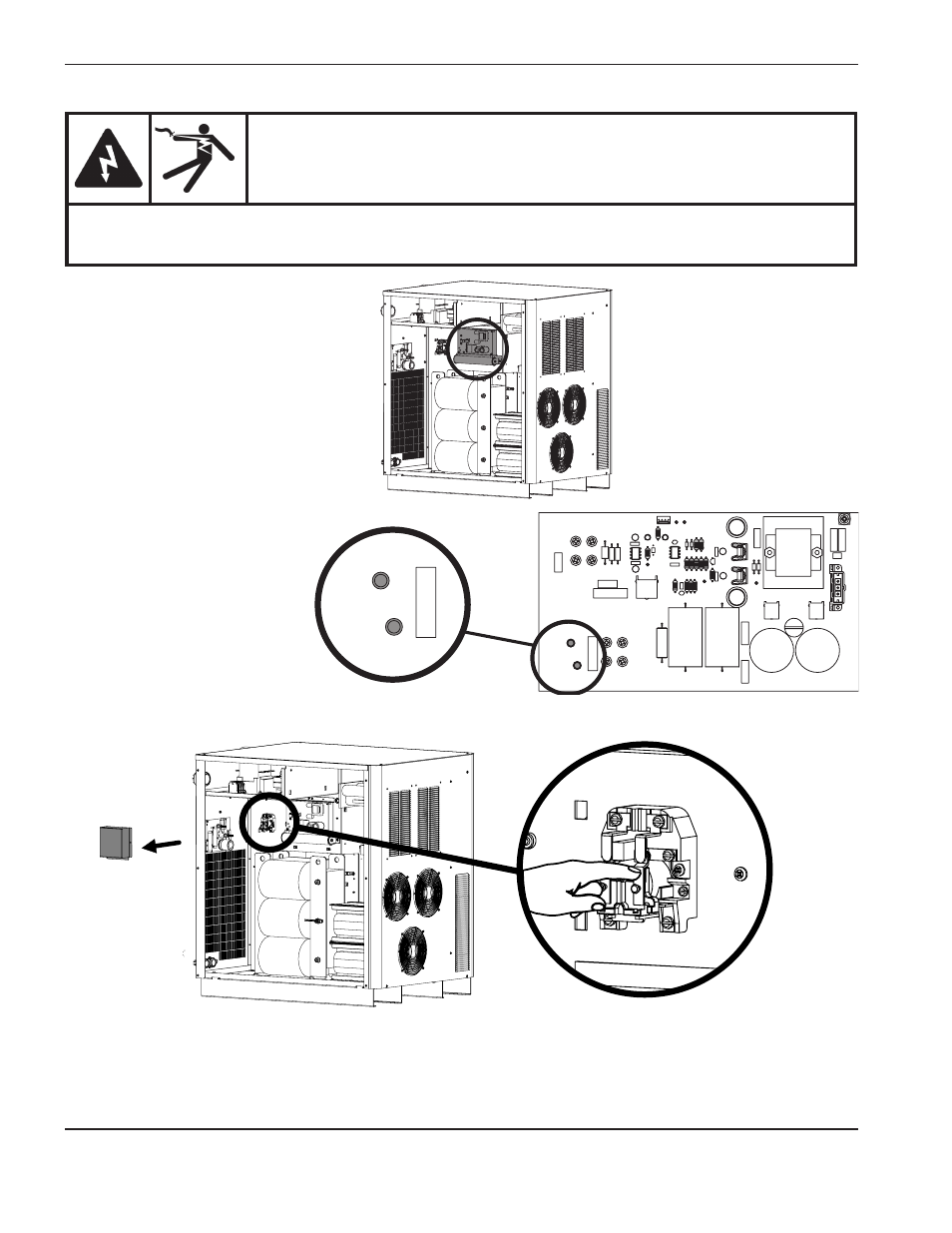

Test du faisceau de torche
1. Mettre le système totalement hors
tension (OFF).
2. Identifier l’ensemble de circuit
de démarrage.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+ –
D1
D2
AvERTISSEMENT
dANGER d’ÉLECTROCUTION
Toujours faire preuve d’une extrême prudence lors de l’entretien d’une source de courant
branchée et dont les panneaux ont été déposés. des tensions dangereuses sont présentes au sein
de la source de courant et peuvent provoquer des blessures voire la mort.
3. Placer un cavalier temporaire
entre H8 (WORK) et H9
(NOZZLE) sur le circuit
de démarrage PCB1.
4. Localiser le relais de l’arc pilote (CR1) et déposer le pare-poussière. Demander à une autre personne de fermer
le contact.
5. Mesurer la valeur en ohms entre la buse et la plaque. Elle doit être inférieure à 3 ohms. Une valeur supérieure
à 3 ohms indique une connexion défectueuse entre la torche et la console d’allumage ou entre cette dernière
et la source de courant.
6. Vérifier que le câble arc pilote du faisceau de la torche n’est pas endommagé. S’il l’est, remplacer le faisceau.
S’il ne l’est pas, remplacer la tête de torche.
