INSTALLATION
5

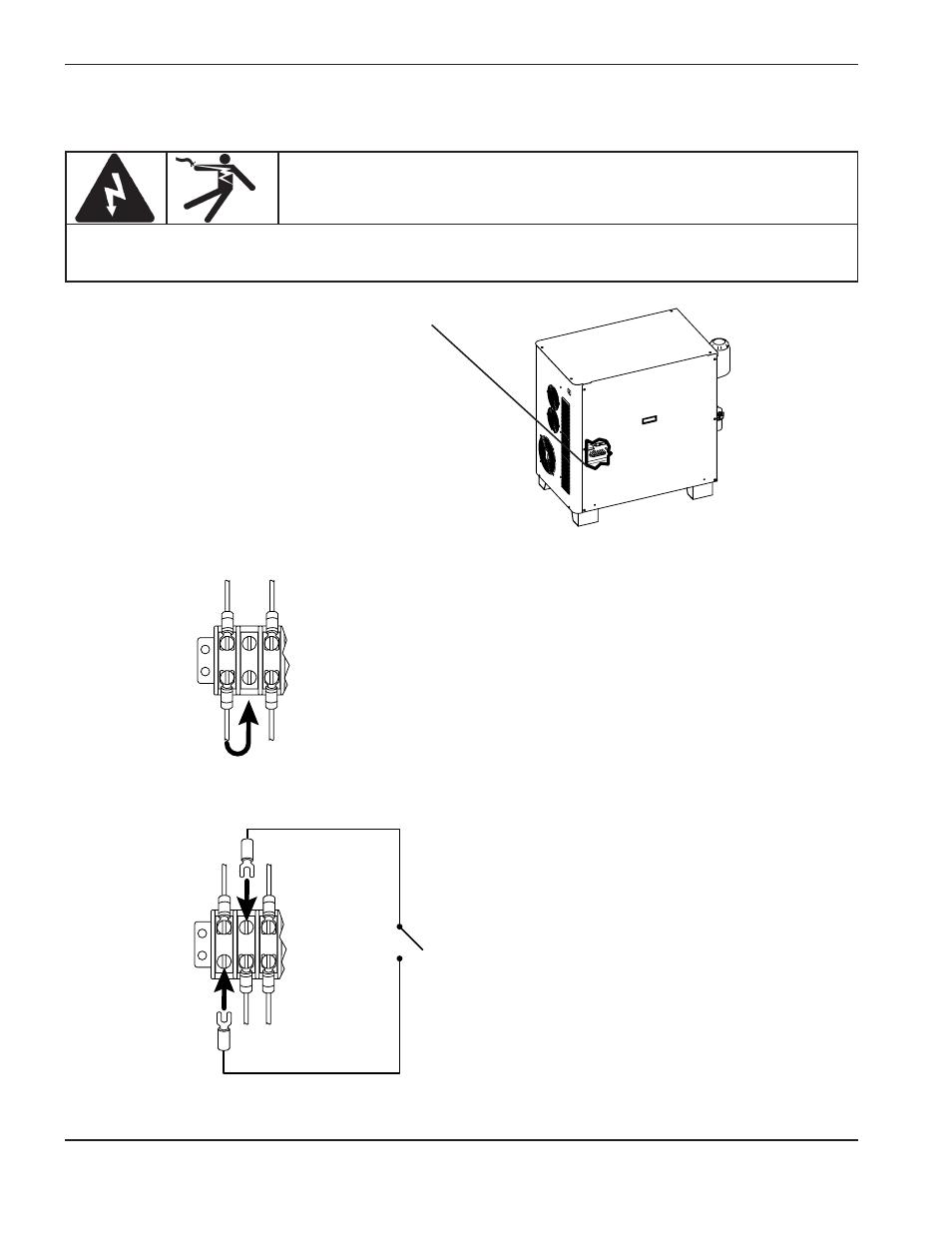

3-26 HPR130 gaz manuel Mode d’emploi
1. Repérer le bornier 2 (TB2) dans la source de courant.
2. Détacher le fil 1 comme on l’indique et le connecter à la borne 2.
3. Connecter l’interrupteur aux bornes 1 et 2 comme on l’indique.
Note : L’interrupteur principal sur la console de gaz doit être sur ON pour que l’interrupteur à
distance puisse fonctionner.
Emplacement de TB2
1 2 3
1 3
TB2
1 3
1 2 3
1 3
TB2
1 3
Note : Utiliser un interrupteur, un relais ou un relais à
semi-conducteurs compatible avec 24 V c.a. à
100 mA. Ce doit être un interrupteur à contact
maintenu et pas à contact momentané.
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Déconnecter l’alimentation électrique avant d’effectuer des travaux d’entretien.
Voir la section
Sécurité du manuel d’instruction pour les mesures de sécurité supplémentaires.
Interrupteur à distance marche-arrêt (fourni par le client)
