INSTALLATION
5
3-16 HPR130 gaz manuel Mode d’emploi

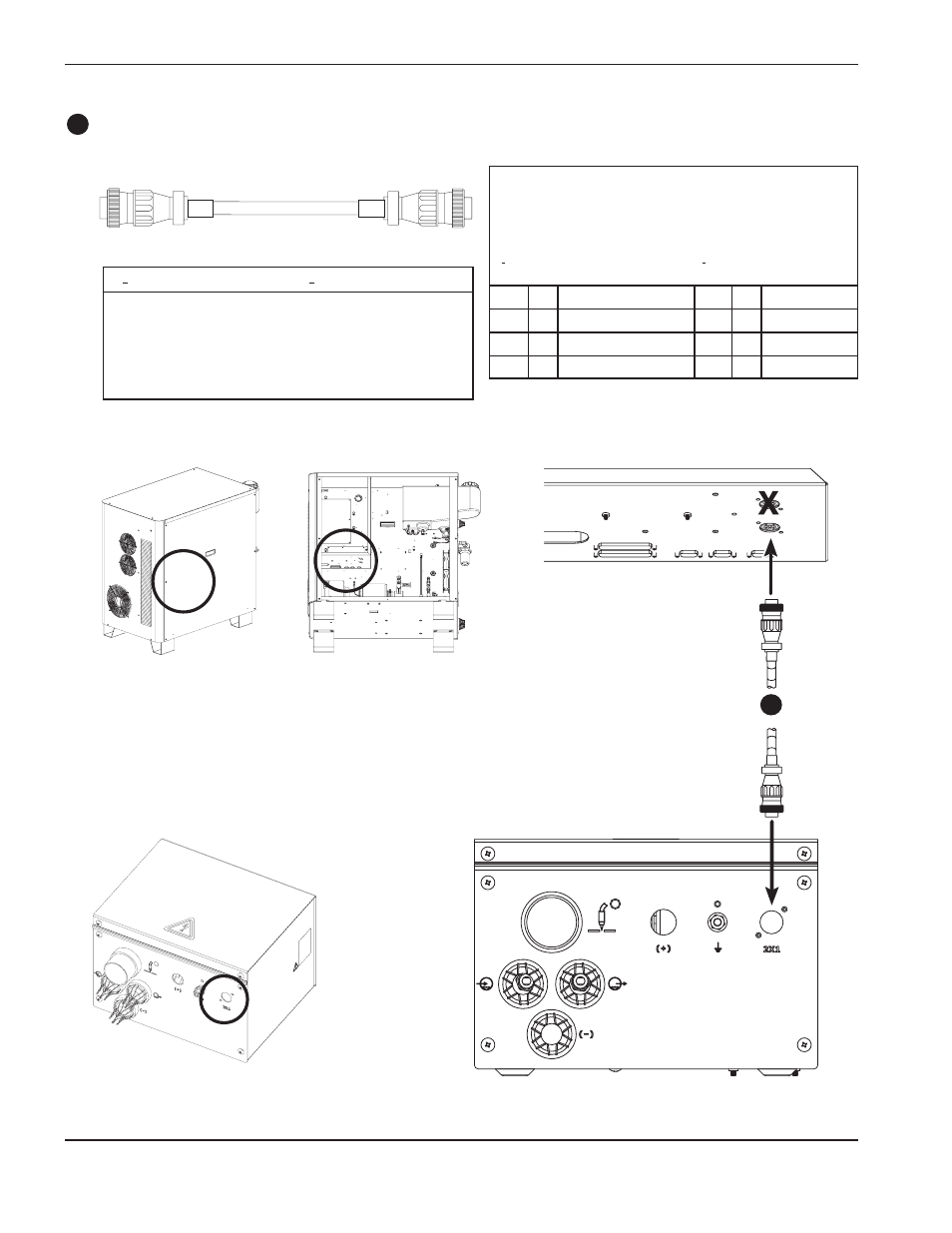

Câble de commande d’allumage
3
3
N o pièce Longueur N o pièce Longueur
123684* 1.5 m (5 ft) 123836 20 m (65 ft)
123419 3 m (10 ft) 123736 25 m (82 ft)
123834 4.5 m (15 ft) 123672 35 m (115 ft)
123670 7.5 m (25 ft) 123673 45 m (150 ft)
123835 10 m (35 ft) 123837 60 m (200 ft)
123671 15 m (50 ft) 123838 75 m (250 ft)
* Le numéro de câble numéro 123684 doit être utilisé avec les systèmes dont la console d’allumage est montée sur la source de courant.
LISTE DES SIGNAUX DU CÂBLE –
source de courant - console d’allumage
Extrémité Extrémité
source de courant console d’allumage
N o du N o du
contact E/S Description contact E/S Fonction
1 120V c.a. sous tension 1
2 120V c.a. retour 2
3 Terre 3
4 Pas connecté 4
E/S = Entrée/sortie
