INSTALLATION
5
3-20 HPR130 gaz manuel Mode d’emploi

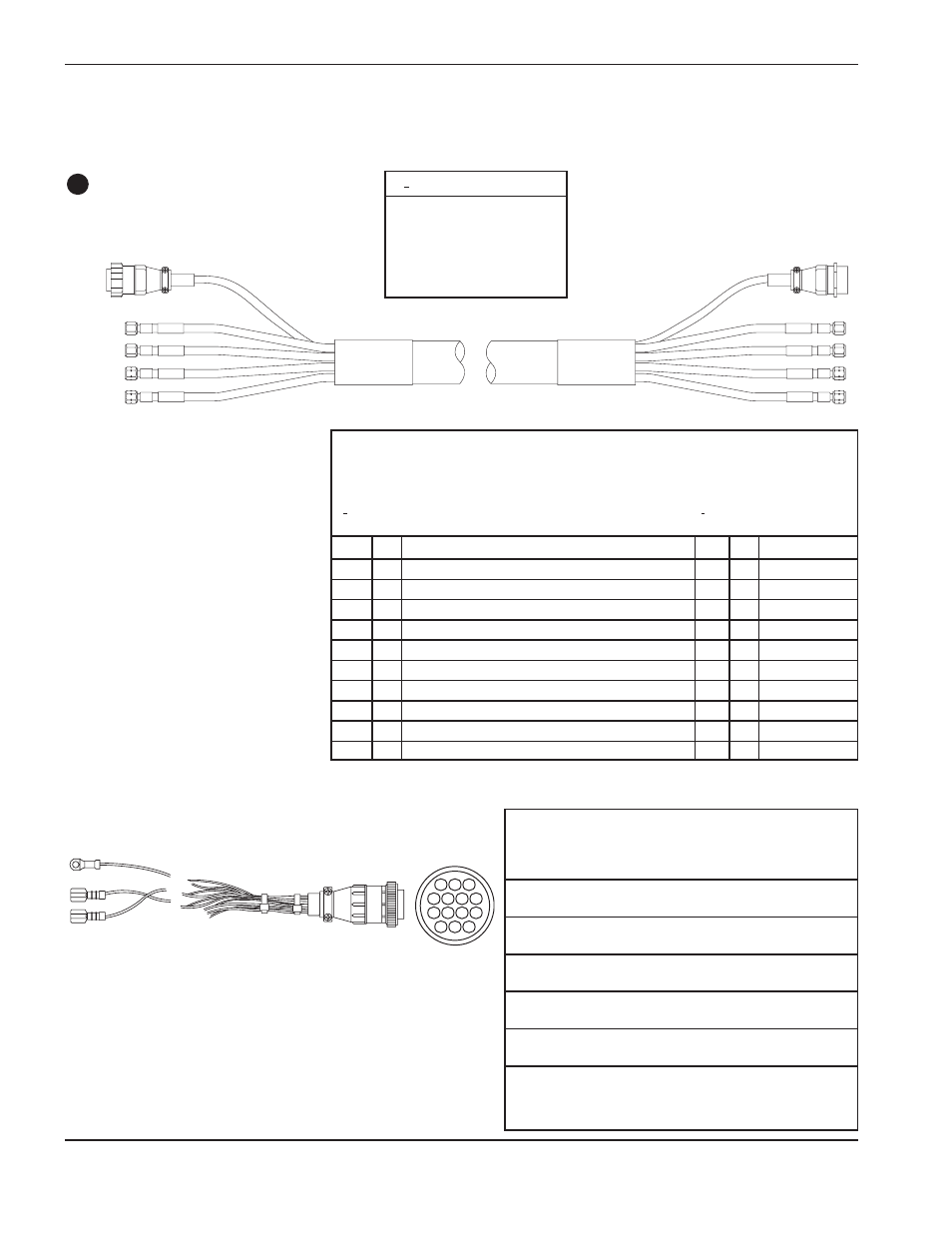

Câble et tuyau de gaz
7
Câble console des gaz –
bloc d’électrovannes
Câble des électrovannes
1
10 9 8
6 5 4 7
2 3
11
12 13 14
Extrémité B Extrémité A (contacts mâles)
Raccordements console des gaz-bloc d’électrovannes
Femelle – électrovannes Mâle – console des gaz
E/S = Entrée/sortie
N o pièce Longueur
128989 3 m (10 ft)
128990 4.5 m (15 ft)
128782 7.5 m (25 ft)
128967 10 m (35 ft)
128786 15 m (50 ft)
128991 20 m (65 ft)
LISTE DES SIGNAUX DU CÂBLE –
câble console des gaz – bloc d’électrovannes
Extrémité console des gaz Extrémité électrovannes
N o du N o du
contact E/S Description contact E/S Fonction
1 120V c.a. Sous tension – Prégaz de protection 1
2 120V c.a. Retour – Prégaz de protection 2
3 120V c.a. Sous tension – Débit de gaz de protection 3
4 120V c.a. Retour – Débit de gaz de protection 4
5 120V c.a. Sous tension – Prégaz plasma 5
6 120V c.a. Retour – Prégaz plasma 6
7 120V c.a. Sous tension – Débit de coupe plasma 7
8 120V c.a. Retour – Débit de coupe plasma 8
9 120V c.a. Sous tension –Évacuation plasma 9
10 120V c.a. Retour – Évacuation plasma 10
11 Terre 11
LISTE DES SIGNAUX DU CÂBLE
Extrémité Extrémité
Fonction B Couleur A
Protection S Rouge/Noir 1
Prégaz P Rouge 2
Protection S Rouge/Noir 3
Débit de coupe C Rouge 4
Plasma P Rouge/Noir 5
Prégaz P Rouge 6
Plasma P Rouge/Noir 7
Débit de coupe C Rouge 8
Évacuation V Rouge/Noir 9
V Rouge 10
Terre Terre Vert/Jaune 11
Terre 12
Terre 13
Terre 14
