INSTALLATION
5
3-14 HPR130 gaz manuel Mode d’emploi

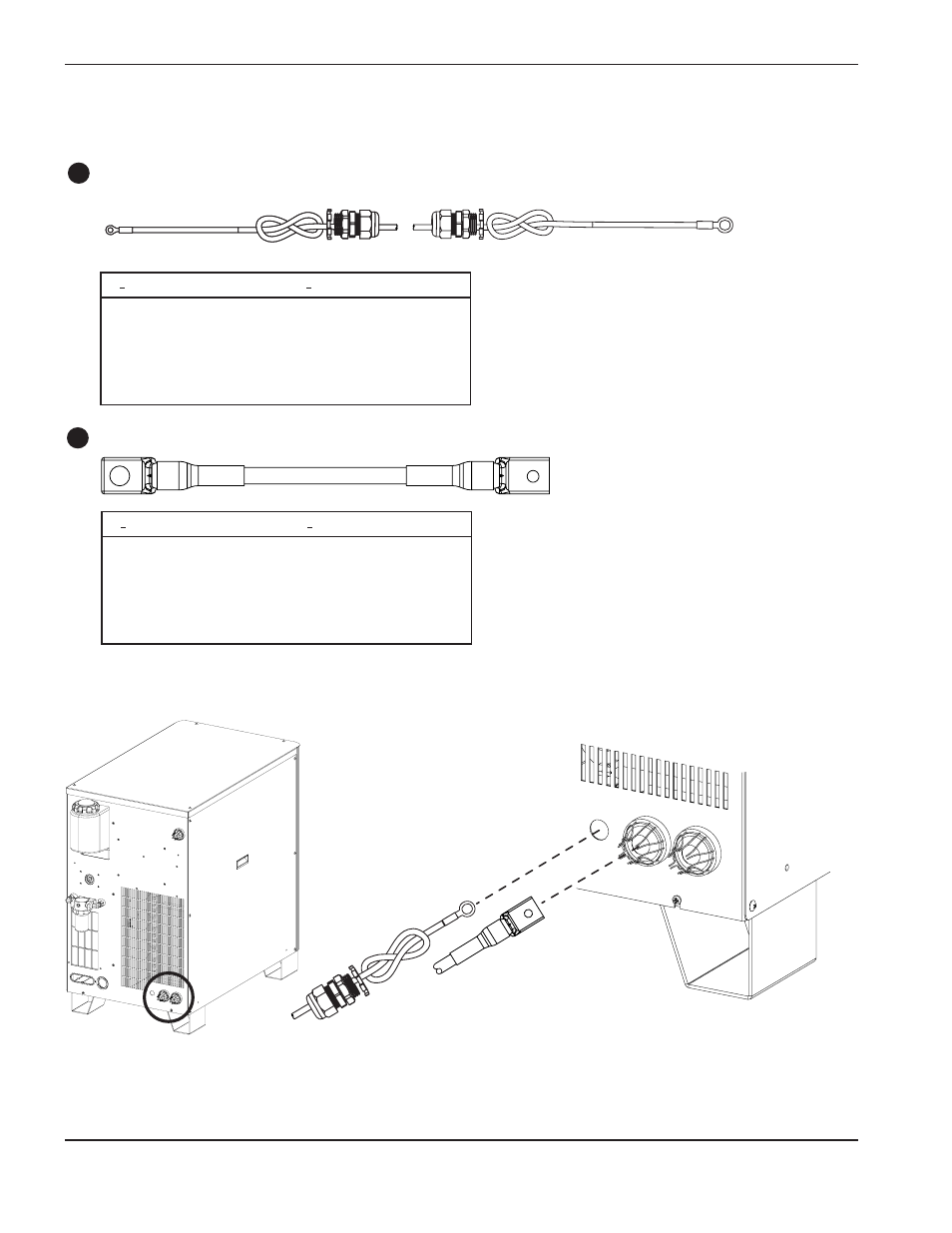

Câbles source de courant - console d’allumage
Fil arc pilote 1
Fil négatif 2
Fil arc pilote
Fil négatif
Console d’allumage Source de courant
Console d’allumage CI E/S
N o pièce Longueur N o pièce Longueur
123702* 1.5 m (5 ft) 123815 20 m (65 ft)
123661 3 m (10 ft) 123734 25 m (82 ft)
123813 4.5 m (15 ft) 123664 35 m (115 ft)
123662 7.5 m (25 ft) 123665 45 m (150 ft)
123814 10 m (35 ft) 123778 60 m (200 ft)
123663 15 m (50 ft) 123779 75 m (250 ft)
N o pièce Longueur N o pièce Longueur
123803* 1.5 m (5 ft) 123823 20 m (65 ft)
123820 3 m (10 ft) 123735 25 m (82 ft)
123821 4.5 m (15 ft) 123668 35 m (115 ft)
123666 7.5 m (25 ft) 123669 45 m (150 ft)
123822 10 m (35 ft) 123824 60 m (200 ft)
123667 15 m (50 ft) 123825 75 m (250 ft)
* Les numéros câbles 123803 et 123702 doivent être utilisés avec des systèmes dont la console d’allumage est montée sur la source de
courant.
