FONCTIONNEMENT
2-34
HD3070
avec console automatique Manuel de l’opérateur
18
Protecteur
120273
Buse
120272
Électrode
120410
Buse de protection
intérieure
120266
Diffuseur
020637
Torche PAC186
120349
Buse de protection
extérieure
020634/020687

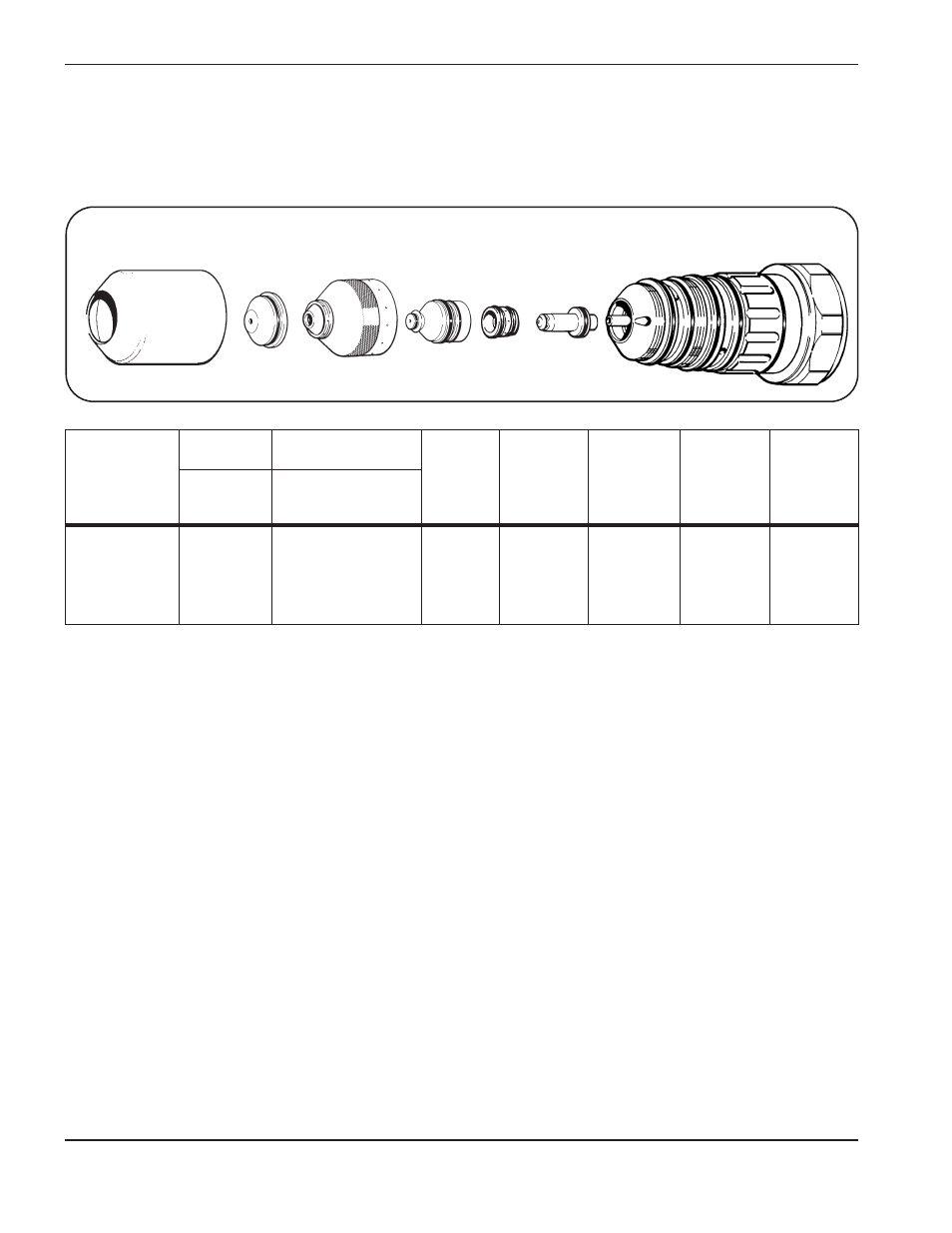

Tableau de coupe de la torche PAC186
Aciers doux – Coupage 100 A
O
2
Plasma/O
2
& N
2
Protection
La pression d’entrée d’O
2
et de N
2
doit se situer entre 7,2 et 9,2 bars (105 et 135 psi) pour toute épaisseur de
matériau.
#
Voir la figure 2-3 pour repérer les messages de l’ACL.
*
En augmentant légèrement les débits d’O
2
et de N
2
de prégaz d’essai on peut augmenter la capacité de
perçage sur les matériaux plus épais donnés ci-avant. Toutefois, en augmentant trop les débits de prégaz on
peut réduire la fiabilité d’amorçage du plasma (ratés d’amorçage).
** Les tolérances de distance torche-pièce sont de ± 0,125 mm (± 0,005 po). Quand on utilise le dispositif de
réglage en hauteur de la torche, les tolérances sont de ± 1 V.
Les pièces consommables CCW (sens inverse des aiguilles d’une montre) sont utilisées pour le coupage
symétrique simultané.
En cas de problème avec le procédé de coupage et si les débits sont suspects, voir à la section 5, Entretien
(version anglaise), Vérifications de la contre-pression du système de gaz.
Èpaisseur du
matériau
(cal.) (po) (mm)
Débits de coupe
d’essai %
Protecteur
O
2
N
2
(3)
#
(4)
#
Plasma
O
2
(5)
#
(6)
#
Débits prégaz
d’essai* %
Prégaz
O
2
N
2
(1)
#
(2)
#
Tension à
l’arc
(V)
Distance
torche-
pièce**
(mm)
Vitesse de
déplacement
(m/min)
Retard de
perçage
(pot.)
(s)
Hauteur de
perçage
initiale
(mm)
1/8
3,2
10
100
35
90
60
–
137
3,2
7,0
4,6
0
0,00
1/4
6,4
10
100
35
90
60
–
141
3,2
3,43
7,6
0,4
0,22
3/8
9,5
10
100
35
90
60
–
145
3,2
2,41
7,6
0,7
0,27
1/2 12,7
10
100
35
90
60
–
147
3,2
1,62
7,7
1,0
0,37
