FONCTIONNEMENT
HD3070 avec console automatique Manuel de l’opérateur 2-3
12/20/99
* Toutes les DEL d’état s’éteignent (sauf OVERTEMP qui s’allume) quand l’anomalie associée se produit. La
plupart des anomalies provoquent l’arrêt du système et entraînent l’extinction des DEL d’état (à l’exception de la
DEL OVERTEMP qui s’allume). Quand ceci se produit, l’opérateur doit appuyer sur le bouton ON (I). La première
DEL d’état qui ne s’allume pas (à l’exception de la DEL OVERTEMP qui s’allume) indique l’anomalie.
Sélecteur à molettes (S1) AMPS (INTENSITÉ)
Choisit le courant de coupage prescrit.
Potentiomètre (P1) PIERCE DELAY (RETARD DE PERÇAGE)
Retarde l’augmentation progressive du courant.

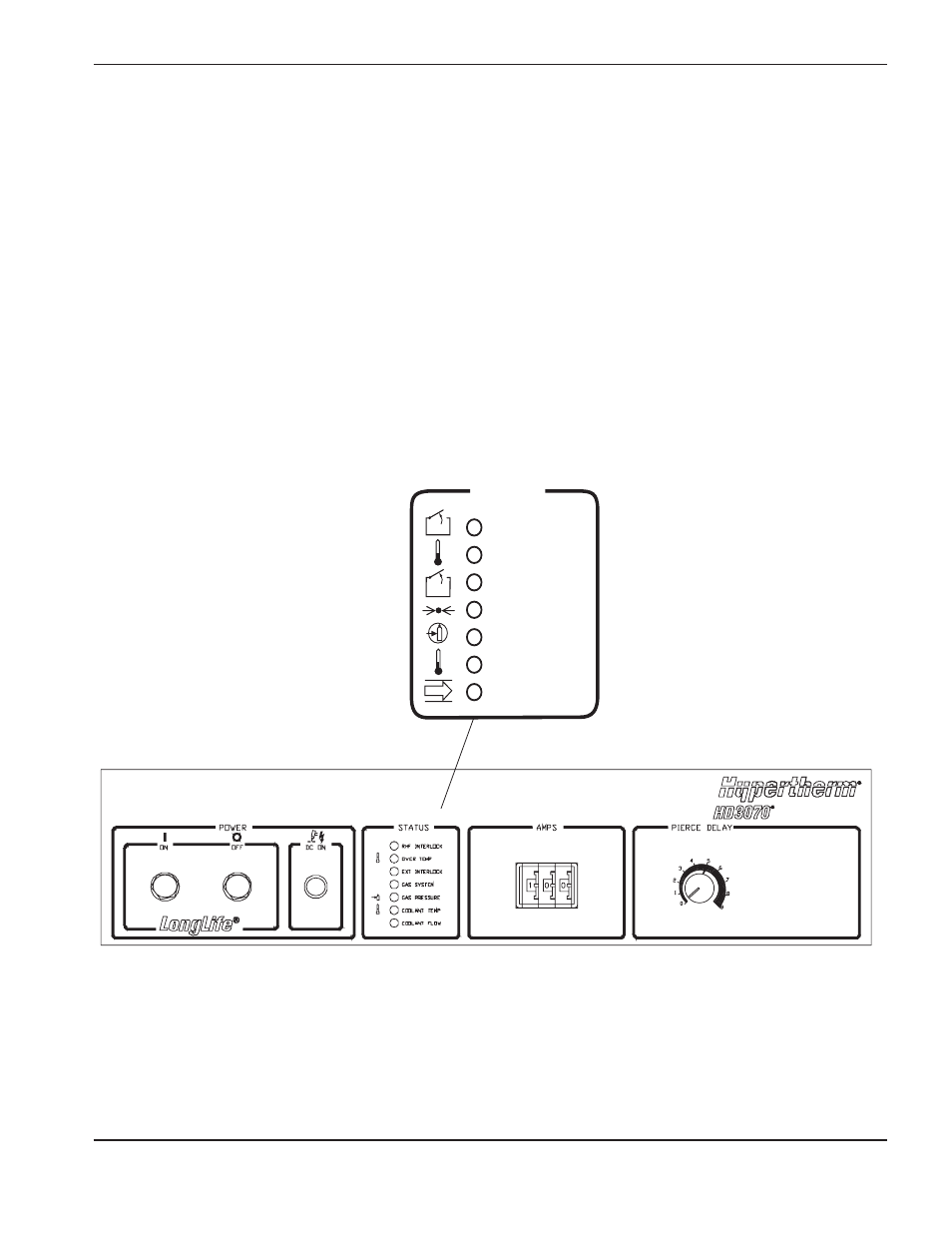

Figure 2-1 Commandes et voyants du panneau de commande de la source de courant HD3070
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.08
