FONCTIONNEMENT
HD3070 avec console automatique Manuel de l’opérateur 2-15
12/20/99
Cet outil sert à vérifier la profondeur du cratère de
l’électrode. Pour l’utiliser, procéder de la façon suivante :
1. Desserrer le dispositif de réglage de la hauteur et placer
une électrode comme l’indique l’illustration. Serrer le
dispositif de réglage de la hauteur.
2. S’assurer que la pointe touche la surface plate près du
cratère.
3. Desserrer la vis de blocage du cadran gradué, mettre
l’aiguille à zéro et resserrer la vis de blocage.
4. Abaisser la pointe dans le cratère et relever la
profondeur du cratère sur le cadran.
5. Remplacer les électrodes dont la profondeur de cratère
indiquée est supérieure à 0,040 po (1 mm). Note : sur
l’illustration l’aiguille indique à peine un peu plus de
0,020 po (0,5 mm).
Buse
Électrode
Électrode
120209
Buse de protection
extérieure
120221/120543
Protecteur
120222
Buse de
protection
intérieure
120219
Buse
120277
15 A
Diffuseur
120212
120218
30 A
Torche PAC184
120208

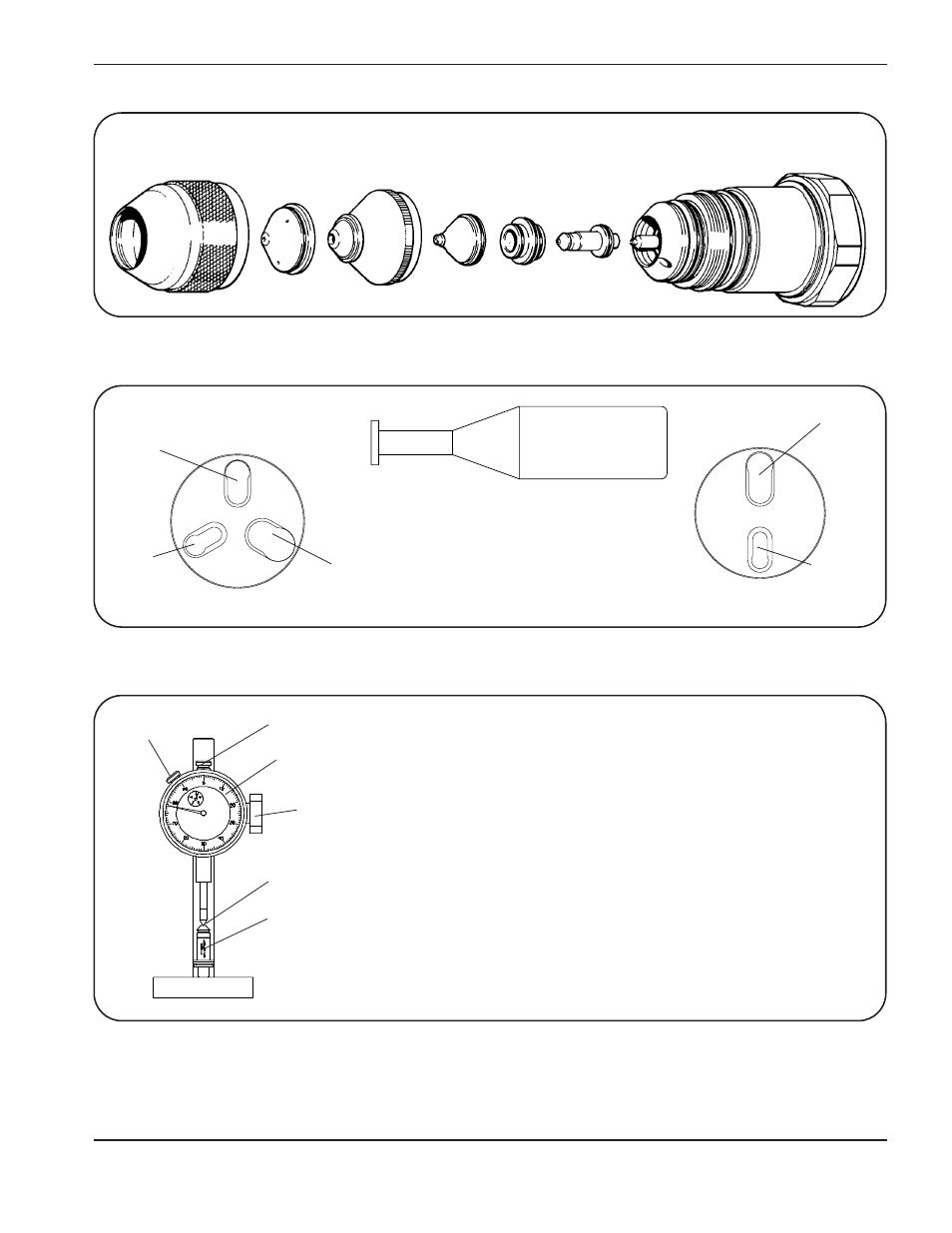

Figure 2-6 Pièces consommables de la torche PAC184 15 et 30 A
Figure 2-7 Outils de dépose de pièces consommables
Outil PAC184 (004670)
Toutes les
électrodes et
buses 100 A
Buses aciers doux 15, 30
et 50 A et aciers
inoxydables 30 A
Outil PAC186 (004555)
Buse/protecteurs
aciers inoxydables
50 A et 70 A
Outil pour diffuseur PAC186
(004745)
Figure 2-8 Jauge de profondeur du cratère de l’électrode (004630)
Vis de blocage
Pointe (004629)
Monte et abaisse
la pointe
Électrode
Cadran gradué
Réglage de la hauteur
