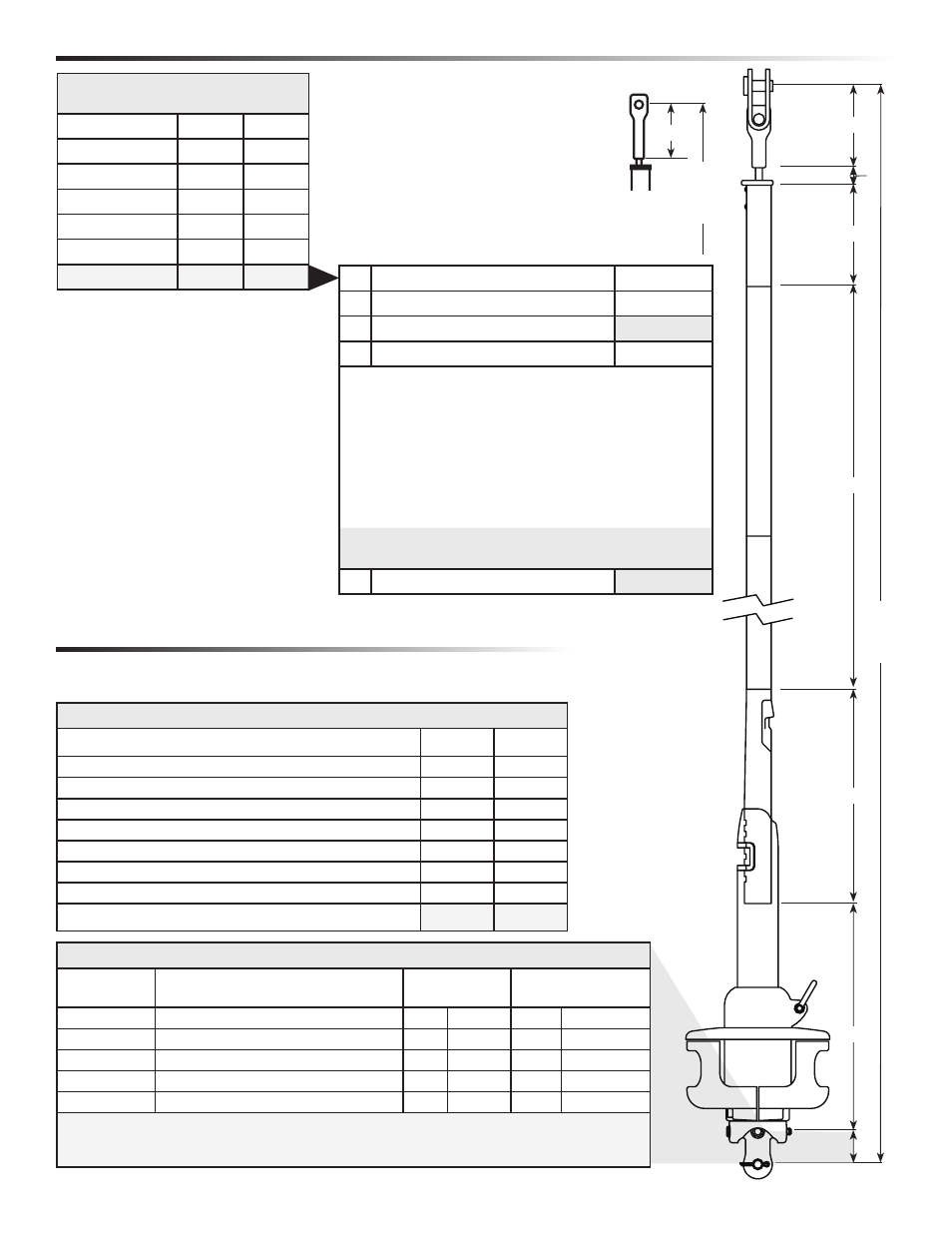

Préassemblage Longueur de profil supérieur
Tableau des longueurs
Dimensions Pouces mm
A Centre de l'axe au bas de la terminaison
B Bas de la terminaison au haut du profil
.5 13
C Longueur de profil supérieur
D Nombre de profils ________ x 84' (2 133,6 mm)
E Profil inférieur
24.0 610
F Bas du profil au croisillon 19.1 485
G Croisillon à l'axe à épaulement
Longueur d'axe à axe
Mesurer A et ajouter cette mesure à ce tab-
leau et au tableau de longueurs ci-dessous
Pouces mm
A
B
.5 13
E 24.0 610
F 19.1 485
G
Total A+B+E+F+G
A
C
D
E
F
D'axe
à
axe
B
8 MKIV Ensemble 1 12/31/08
S'assurer que les
points de mesure
supérieurs A et
d'axe à axe sont
identiques.
1 Longueur d'axe à axe
2 Soustraire ABEFG –
3 Résultat (d'axe à axe - ABEFG)
4 Soustraire D –
Pour trouver D, choisir dans le tableau ci-dessous le nombre qui
soit le plus proche du total de l'étape 3, mais non supérieur.
Pouces mm
3 X 84 = 252
4 X 84 = 336
5 x 84 = 420
6 x 84 = 504
7 x 84 = 588
8 x 84 = 672 3 x 2133.6 = 6400.8
4 x 2133.6 = 8534.4
5 x 2133.6 = 10668
6 x 2133.6 = 12801.6
7 x 2133.6 = 14935.2
8 x 2133.6 = 17068.8
Exemple–Si le résultat de l'étape 3 est :
500 Pouces “D” = 420 Pouces 12,000mm “D” = 10,668mm
5 Résultat (C) Longueur de profil supérieur
Après avoir rempli la feuille de travail ci-dessus, remplir A, C, D et G ci-dessous.
Ajouter de A à G pour confirmer que le total est égal à la mesure d'axe à axe.
Contrôle de la longueur
Autre point
de
mesure
A
D'axe
à
axe
FEUILLE DE TRAVAIL DE
LONGUEUR DE PROFIL SUPÉRIEUR
G
G Distance du cardan de l'axe à épaulement inférieur au croisillon
N° de réf.
du cardan Type
Axe à
épaulement G Distance
7411.20 1/2 Œil/chape 1/2" 12.7 mm 1.75" 44 mm
7311.20 1/2 Chape/chape 1/2" 12.7 mm 1.50" 38 mm
7311.20 5/8 Embout/chape 5/8" 15.9 mm 4.00" 102 mm
7311.21 1/2 Latte ridoir longue avec cardan 1/2" 12.7 mm 14.75" 375 mm
7311.21 5/8 Latte ridoir longue avec cardan 5/8" 15.9 mm 15.25" 387 mm
N.B. : Si la latte ridoir longue est raccourcie, la dimension devra être modifiée faute de quoi le profil
sera trop court. Mesurer la distance du croisillon jusqu'au point où l'axe à épaulement attache le
cardan au bateau et utiliser cette dimension en G ci-dessus.
