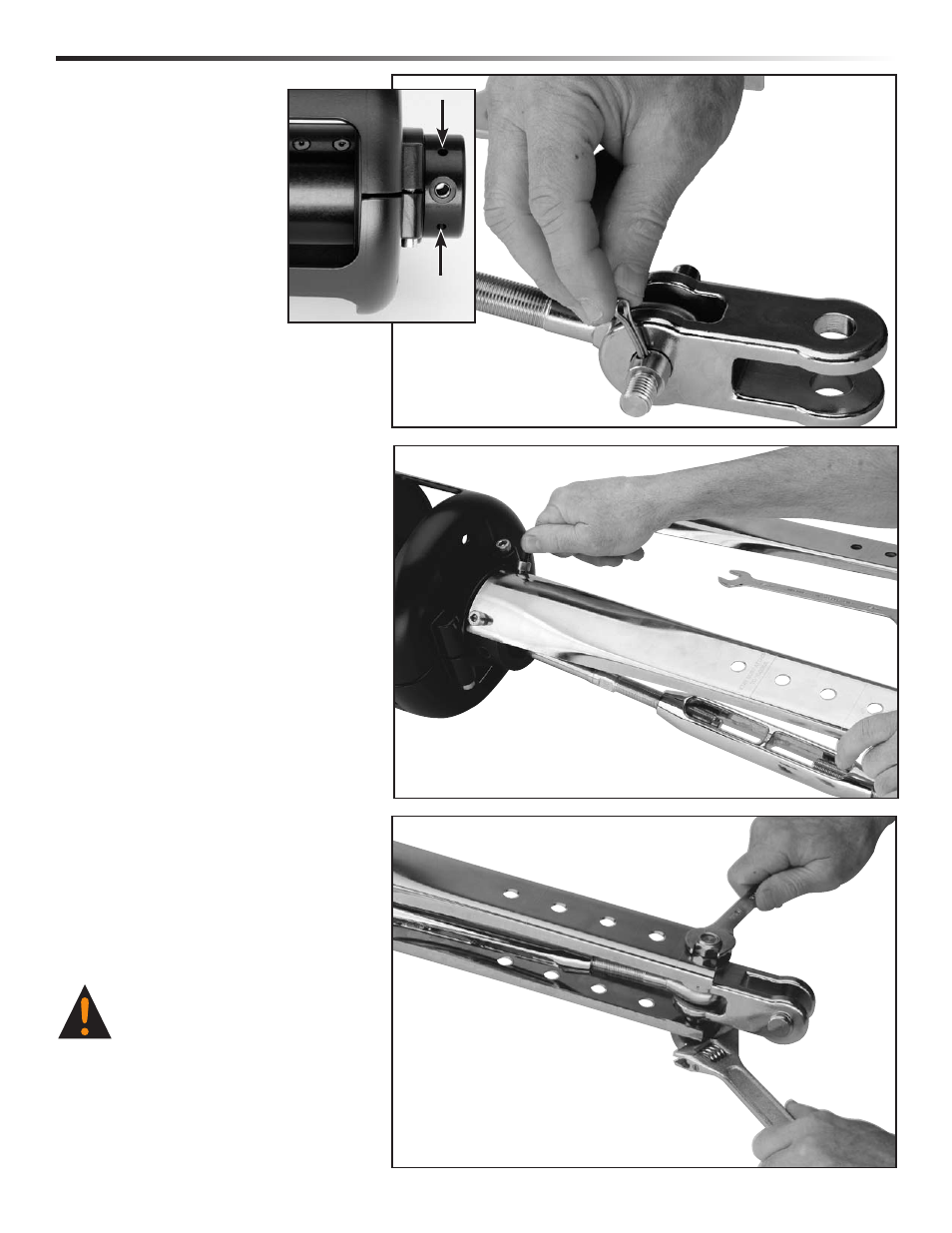

Assemblage Fixation du cardan/de la latte ridoir longue
Fixer une latte ridoir longue au tambour
à l'aide d'attaches. Appliquer du Loctite ®
bleu sur les vis.
Attacher une deuxième latte ridoir longue
au tambour et fixer à l'axe à épaulement
à l'aide des contre-écrous.
5/30/07 MKIV Ensemble 1 21
S'assurer que le tambour a
quatre trous filetés à la base.
Déterminer la hauteur des
lattes ridoir pour permettre le
passage de l'ancre et couper
à la longueur.
Couper au repère. Ébarber
les bords.
Connecter l'œil à la chape
du cardan à l'aide de l'axe à
épaulement spécial. Fixer à
l'aide de la goupille fendue.
Cardan pour lattes ridoir longues
ATTENTION ! L'étai doit être fixé
à l'articulation. Ne fixez pas l'étai
directement à l'axe transversal du
tambour d'enrouleur au risque de
provoquer une fatigue mécanique
et la rupture de l'axe et/ou de la
cadène risquant de provoquer un
accident ou des avaries au navire,
voire des blessures corporelles ou
la mort. Des consignes de sécurité
supplémentaires sont disponibles
sur le site Internet www.harken.com.
