Harken 2662 75 mm Shackle & Cheek Block - Manuel

I N S T R U C T I O N S
Poulies Carbo AirBlock
®
75 mm

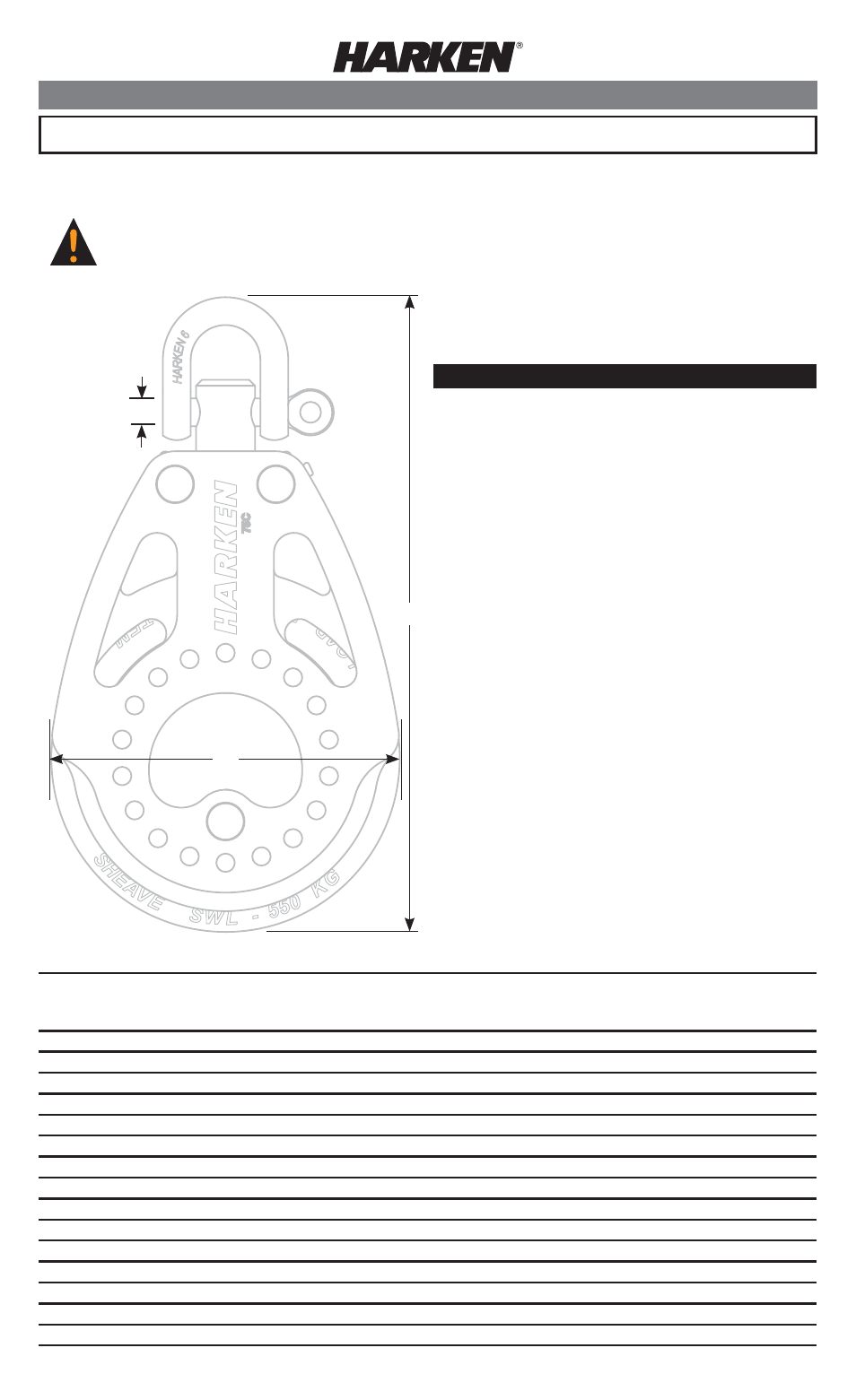

A
B
C
Joues en nylon chargé de fibre de verre :
chemins de roulements à surface courbe pour
une répartition uniforme de la charge.
Version simple fixe : ringot intégré pour palan
2 ou 3 brins.
Versions doubles et triples : système de
verrouillage U-Lock autorisant la libre rotation
de l’émerillon ou le bloquant en position parallèle
ou perpendiculaire à la poulie.
Versions triples à taquet coinceur : support
de taquet coinceur compact adapté aux fortes
charges des palans 5 ou 6 brins.
Plaque de verrouillage du support de taquet
coinceur : réglable sur plus de cinq positions
pour un parfait alignement du cordage.
Applications courantes : écoutes de grand-voile/
foc, réglage fin d’écoute de grand-voile, points
d’écoute, cunninghams, hale-bas, bouts de
contrôle.
Diamètre max. du cordage : 14 mm pour les
modèles sans taquet coinceur ; 12 mm pour
les modèles à taquet coinceur.
*Utilisable comme poulie à ringot **Charges de travail maximales et charges de ruptures basées sur la résistance des taquets coinceurs
Respectez impérativement les charges de travail maximales répertoriées ci-dessous.
Réf.
A B C
Charge de travail
maximale
Charge de
rupture
Désignation in mm in mm in mm lb kg lb kg
2662 Double/émerillon 2 15 /
16
75 6 152 5 /
16
8 2426 1100 6000 2722
2663 Double/émerillon/ringot 2 15 /
16
75 7 178 5 /
16
8 2426 1100 6000 2722
2664 Triple/émerillon 2 15 /
16
75 6 152 5 /
16
8 3639 1650 10000 4535
2665 Triple/émerillon/ringot 2 15 /
16
75 7 178 5 /
16
8 3639 1650 10000 4535
2668 Triple/émerillon/Cam-Matic ® 150** 2 15 /
16
75 6 152 5 /
16
8 1500 680 3750 1700
2669 Triple/émerillon/Cam-Matic ® 150/ringot** 2 15 /
16
75 7 178 5 /
16
8 1800 816 4500 2040
2677 Quadruple/émerillon 2 15 /
16
75 6 1 /
4
159 5 /
16
8 3639 1650 10000 4535
2660 Simple/émerillon 2 15 /
16
75 5 3 /
8
137 — 6 1213 550 3638 1650
2661 Simple/émerillon/ringot 2 15 /
16
75 6 1 /
2
165 — 6 1213 550 3638 1650
2666 Simple/émerillon/Cam-Matic ® 150** 2 15 /
16
75 5 3 /
8
137 — 6 300 136 750 340
2667 Simple/émerillon/Cam-Matic ® 150/ringot** 2 15 /
16
75 6 1 /
2
165 — 6 600 272 1500 680
2690 Violon 2 15 /
16
75 6 3 /
16
157 9 /
16
14 1212 550 3637 1650
2691 Violon/ringot 2 15 /
16
75 7 7 /
16
189 9 /
16
14 1212 550 3637 1650
2692 Violon/Cam-Matic ® 150** 2 15 /
16
75 6 3 /
16
157 1 /
2
12 900 408 2250 1020
2693 Violon/Cam-Matic ® 150/ringot** 2 15 /
16
75 7 7 /
16
189 1 /
2
12 1212 550 3637 1650
Caractéristiques
IMPORTANT : lisez attentivement les rubriques
consacrées à l’inspection et à la maintenance,
situées à la fin de ce manuel.
