Exécution des tests de courant de fuite patient
Remarque
Le test de fuite auxiliaire patient est disponible
quand la norme AN/NZS3551, CEI60601 ou
ANSI/AAMI ES1-1993 est sélectionnée.
Pour mesurer le courant de fuite traversant chaque partie
appliquée ou cordon, et les branchements de cordons
sélectionnés (tous les autres ou entre deux
branchements), appuyez sur la touche de fonction
Patient Auxiliary
dans le menu du test de fuite de la
figure 18). La figure 23 représente les branchements
électriques entre l'analyseur et l'appareil testé pendant un
test de courant de fuite auxiliaire patient.
Le test de courant de fuite auxiliaire patient ajoute sur
l'affichage un schéma des bornes de branchement des
parties appliquées, conformément à la figure 22. Dans
cette figure, la borne des parties appliquées RA/R
apparaît au-dessus des autres bornes. Ceci indique que
le courant de fuite est mesuré de RA/R vers toutes les
autres bornes. Pour progresser vers la borne suivante
des parties appliquées, appuyez sur . La première borne
apparaît alors en ligne avec les autres bornes, tandis que
la borne LL/F apparaît au-dessus de toutes les autres.
Ceci indique que la seconde mesure du courant de fuite
progresse de la borne LL/F vers toutes les autres bornes.
Continuez d'appuyer sur  ou sur  pour passer d'une
borne de branchement à l'autre en relevant le courant
mesuré.
Une fois chaque borne isolée individuellement, le test de
fuite auxiliaire patient mesure le courant des trois
combinaisons de bornes reliées entre elles : RA/R et
LL/F, RA/R et LA/L ou LL/F et LA/L.

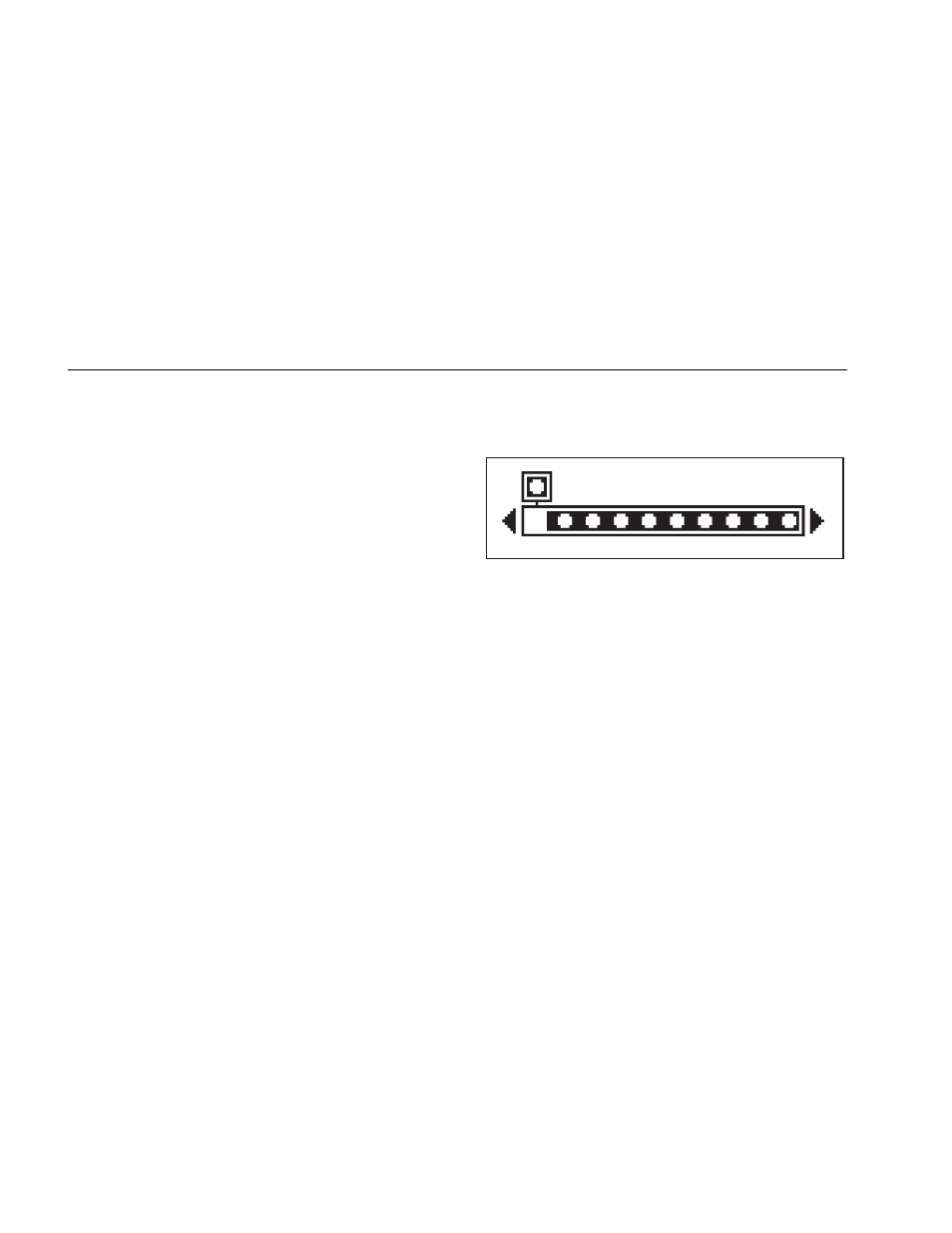

faw10.eps
Figure 22. Affichage des bornes de branchement des
parties appliquées
Le test de courant de fuite auxiliaire patient permet
d'effectuer un certain nombre de mesures d'erreurs.
Appuyez sur  pour régler la polarité de la tension
secteur appliquée à la prise de test de l'analyseur sur
Normal, Off (Inactif), Reverse (Inverse) ou Off (Inactif).
Appuyez sur  pour ouvrir et fermer le branchement
neutre sur la prise de test de l'analyseur. La pression de

ouvrez et referme la terre ou le branchement de
terre à la prise de test de l'analyseur.
