12
Pendant l’auto-diagnostic, l’analyseur vérifie son entrée
secteur c.a. pour la polarité, l’intégrité de la terre et le
niveau de tension. L’indicateur de tension élevée s’éclaire
brièvement pendant l’auto-diagnostic. Si la polarité est
inversée, l’analyseur l'indique et permet d’inverser la
polarité en interne. Si la terre est débranchée, l’analyseur
affiche ce défaut. Si la tension secteur est trop élevée ou
trop faible, l’analyseur affiche ce défaut et ne continue
que lorsque la tension d’alimentation a été corrigée et
que l’alimentation ESA620 a été mise hors tension, puis
sous tension.
Accès aux fonctions de l’analyseur
Pour chaque test et fonction de configuration, l’analyseur
utilise une série de menus qui permettent d’accéder aux
divers tests et variables de la configuration de l’analyseur.
L’analyseur, représenté dans la figure 5, indique les
différents tests de courant de fuite en bas de l’affichage.
La sélection Quitter affichée sur la figure permet de
quitter les tests de courant de fuite. La pression d’une
touche de fonction (F1 à F5) lors d’un test oblige
l’analyseur à sélectionner ce test ou à s’y préparer.
faw04.eps

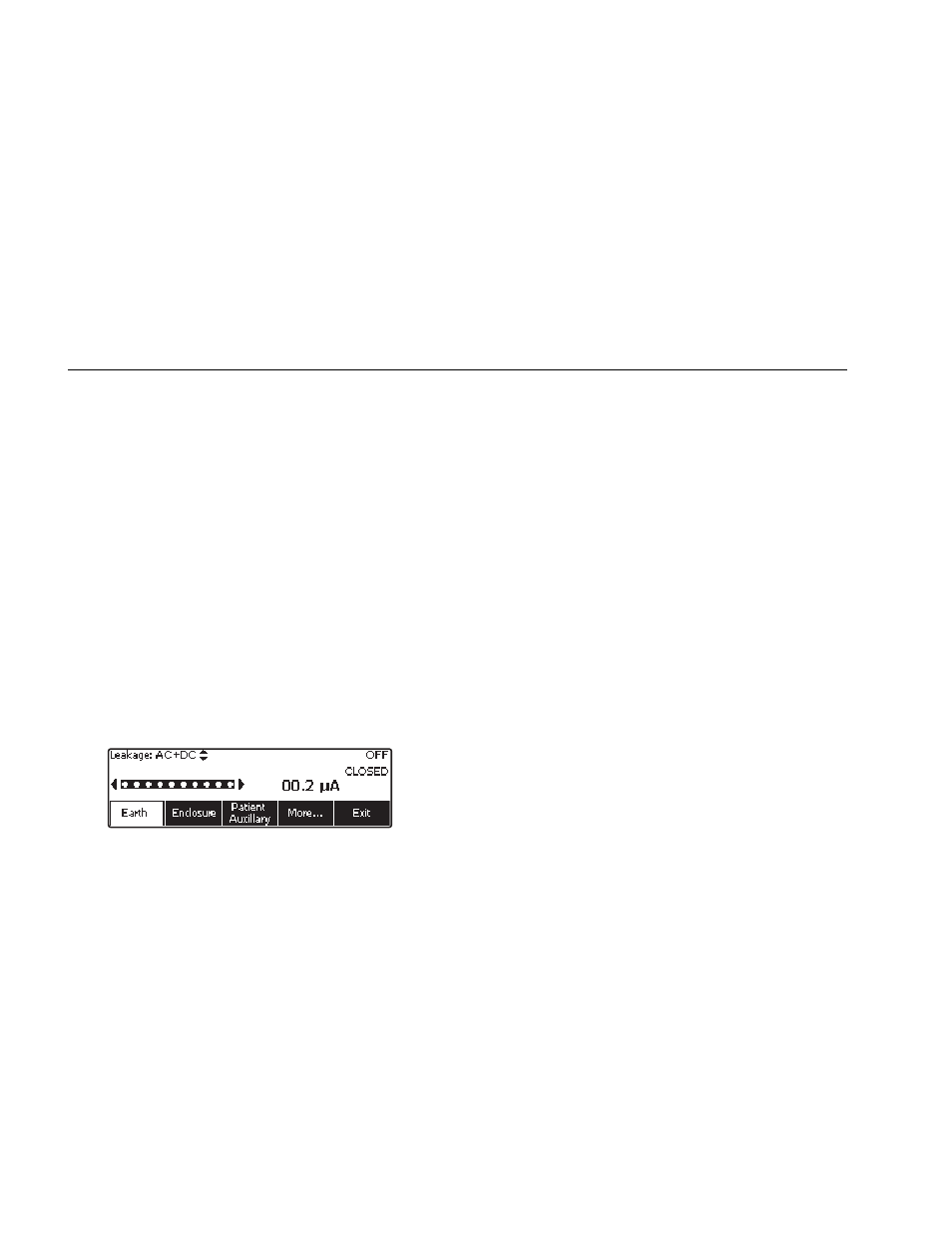

Figure 5. Menu du courant de fuite
Les fonctions de test de l’analyseur exigent également
d’utiliser, en plus des touches de fonction, les touches de
navigation pour sélectionner les paramètres. Dans
l’exemple ci-dessus, la sélection de fuite est
accompagnée du symbole . Cette icône indique que la
sélection est contrôlée en activant ou . Dans cet
exemple, la mesure du courant de fuite bascule entre les
relevés en c.a.+c.c., c.a. seul ou c.c. seul. L’indicateur
des parties appliquées affiche sur le côté gauche et
sur le côté droit. Ces icônes indiquent que les boutons
et sont utilisés pour sélectionner une partie appliquée.
Les trois boutons sur la partie droite de l’affichage
() contrôlent le câblage de la prise de
test de l’analyseur pour certains essais électriques.
Lorsque ces commandes sont actives, l’état de ces trois
boutons est indiqué sur le bord droit de l’écran.
Configuration de l'analyseur
Vous devez régler un certain nombre de paramètres en
utilisant la fonction de configuration. Pour accéder au
menu de configuration de la figure 6, appuyez sur .
