Pour tester un courant de test supérieur à 10 A :
3. Si ce n'est pas déjà fait, sélectionnez la touche de
fonction libellée High (Elevé).
4. Appuyez
sur pour appliquer le courant à
l'appareil testé. Le courant de test est appliqué
jusqu'à l'obtention d'une mesure stable (environ
toutes les 3 secondes).
5. La résistance mesurée est affichée.

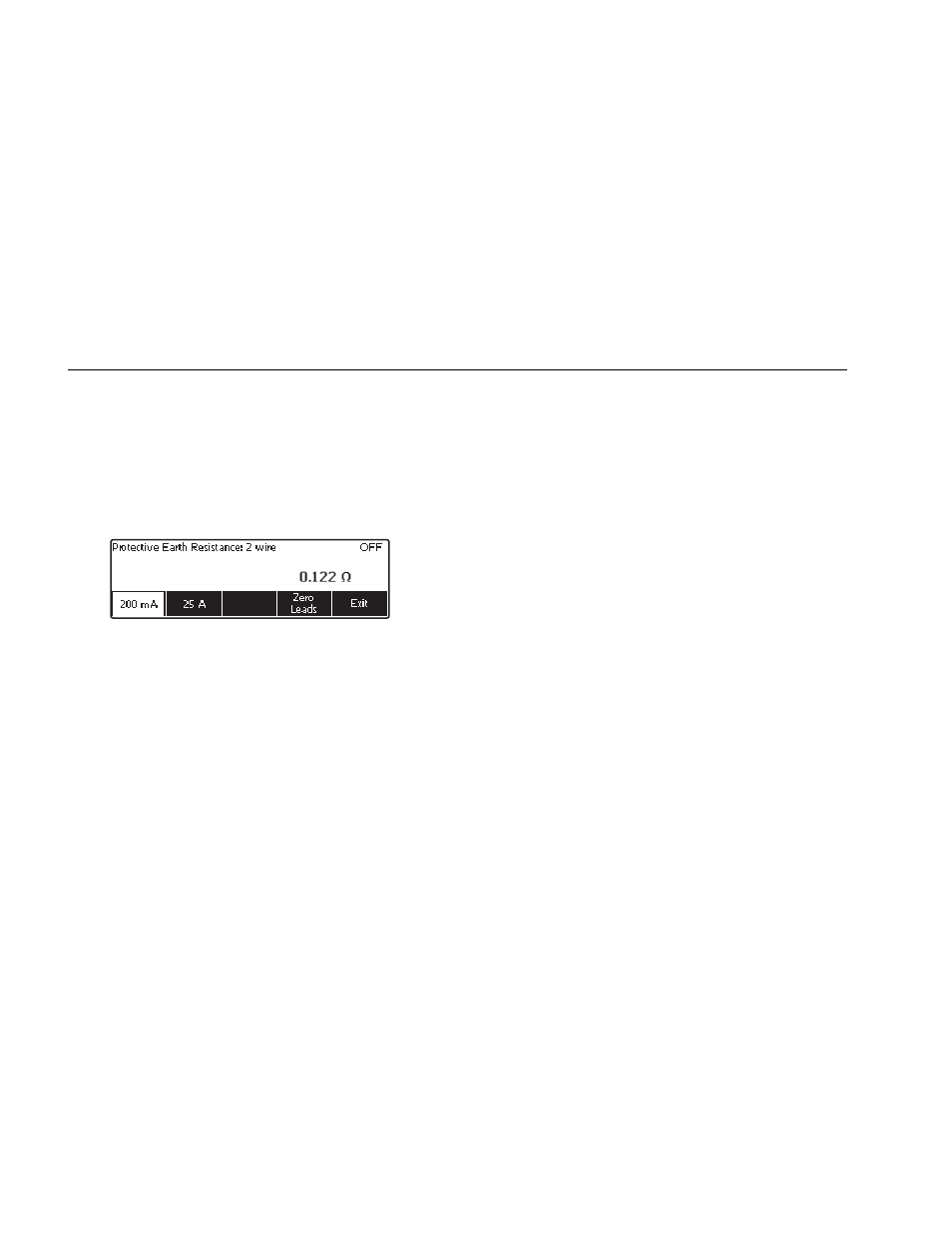

faw06.eps
Figure 10. Mesure de la résistance de terre d'un
appareil testé
Il faut relever une valeur à faible résistance pour
confirmer la connexion à la terre dans le cordon
d’alimentation. Reportez-vous à la norme de sécurité
électrique appropriée pour connaître la limite spécifique à
respecter.
La figure 11 représente les branchements électriques
entre l'analyseur et l'appareil testé. Le tableau 4 donne la
liste des abréviations utilisées dans les schémas et leurs
descriptions.
