Electrical Safety Analyzer
Exécution des tests de sécurité électrique
23
Exécution d'un test de résistance d'isolement
Les cinq tests de résistance d'isolement prennent des
mesures du secteur (L1 et L2) à la terre de protection,
des parties appliquées à la terre de protection, du secteur
aux parties appliquées, du secteur aux points
conducteurs accessibles non reliés à la terre et des
parties appliquées aux points conducteurs accessibles
reliés à la terre.
Pour accéder au menu du test de résistance d'isolement,
appuyez sur .
Tous les tests de résistance d'isolement doivent être
exécutés en utilisant des tensions de 500 ou de 250 V
c.c. Pour change la tension du test à partir du menu de
test de résistance d'isolement, appuyez sur la touche de
fonction libellée More. Si vous appuyez sur la touche de
fonction libellée Change Voltage , la tension du test
bascule entre 250 et 500 volts c.c.
Remarque
Quand vous quittez et ouvrez de nouveau le
menu du test de résistance d'isolement, la
tension de test reprend sa valeur par défaut de
500 volts c.c.
faw15.eps

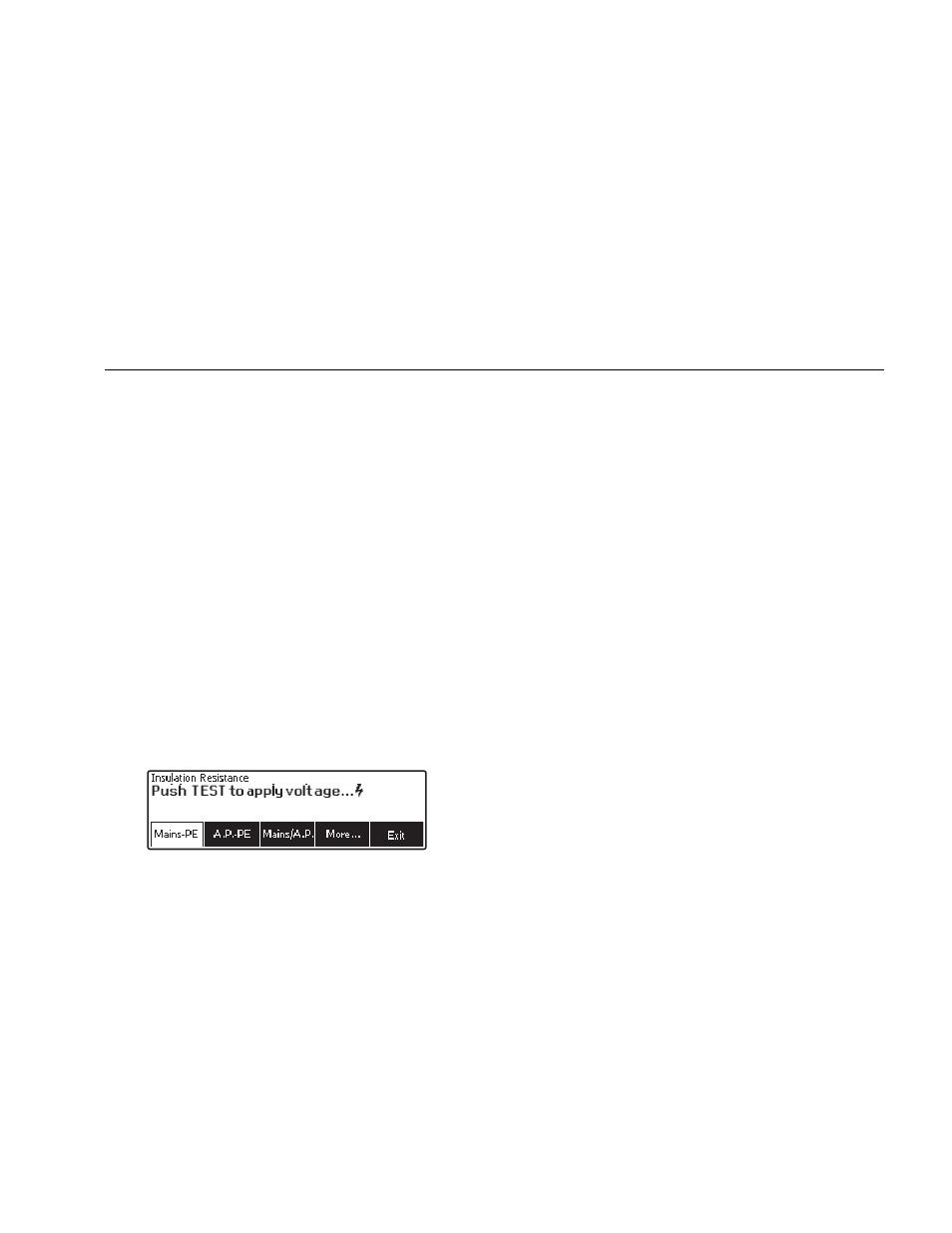

Figure 12. Mesure de résistance d'isolement
Comme l'indique la figure 12, trois des cinq tests
apparaissent au-dessus des touches de fonction F1 à F3.
Pour accéder aux deux autres tests ou à la sélection de
tension de test, appuyez sur la touche de fonction libellée
More
. La touche de fonction libellée Back vous ramène
au niveau supérieur du menu de test de résistance
d'isolement.
Après avoir sélectionné l'un des tests en appuyant sur la
touche de fonction adéquate, appuyez sur  pour
appliquer la tension sélectionnée à l'appareil testé et
relever la mesure de la résistance.
Les figures 13 à 17 montrent les branchements
électriques reliant l'analyseur et l'appareil testé pour les
cinq tests de résistance d'isolement de l'appareil testé.
Remarque
L'appareil testé est hors tension pendant ce test.
