Electrical Safety Analyzer
Configuration de l'analyseur
13
faw13.eps

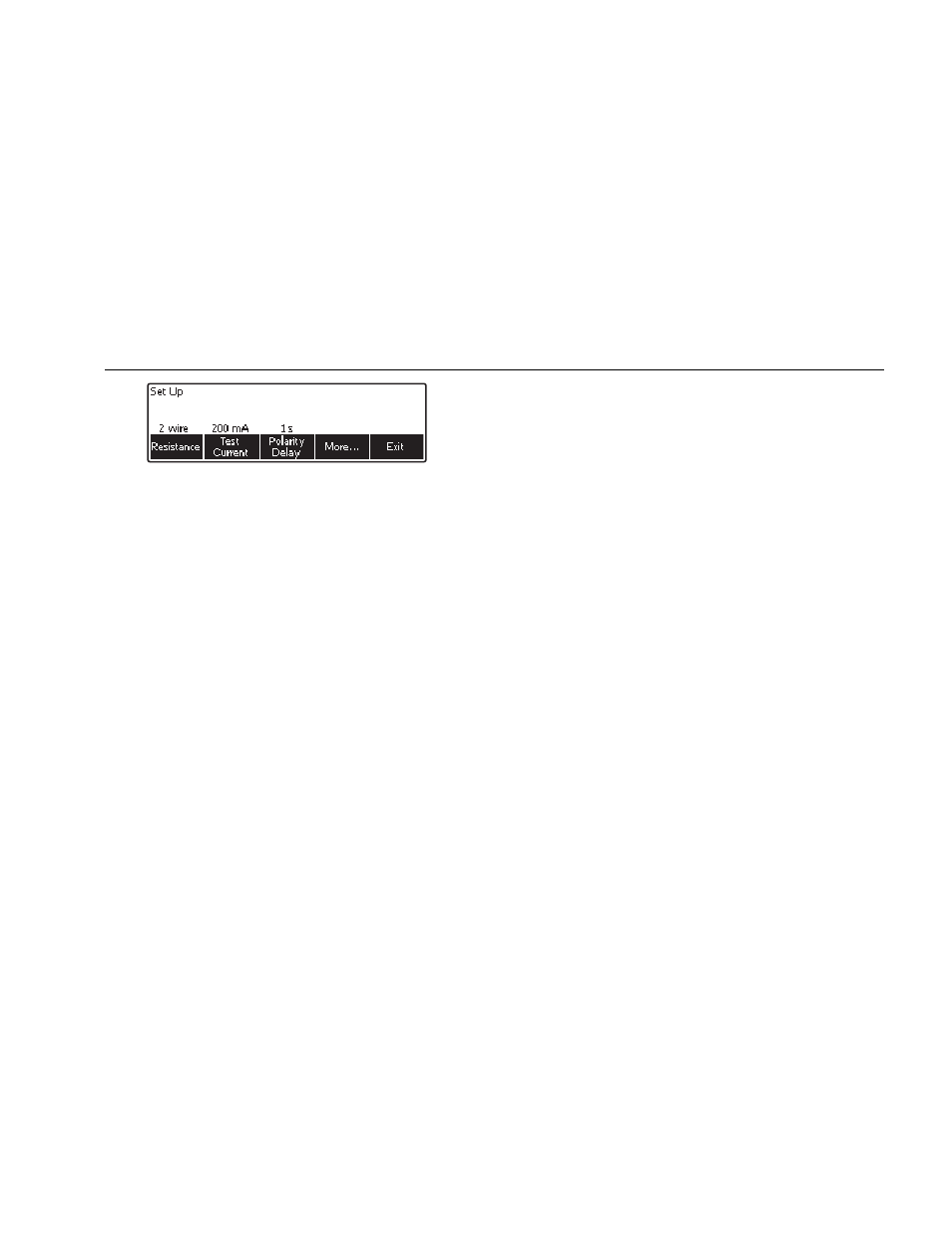

Figure 6. Menu de configuration
Les paramètres de configuration ont été regroupés en six
catégories : Instrument, Display (Affichage), Sound (Son),
Instrument Info (Infos instrument), Calibration
(Etalonnage) et Diagnostics.
Sélection des mesures à 2 ou 4 fils
Le paramètre de mesure de résistance à 2 ou 4 fils est
situé sous les fonctions de configuration de l'instrument.
Pour permuter entre ces deux paramètres :
1. Appuyez sur la touche de fonction Instrument du
menu de configuration (Setup) pour faire apparaître
les sélections de configuration de l'instrument.
2. Appuyez sur la touche de fonction Resistance pour
permuter le type de mesure de résistance entre la
méthode à 2 fils et à 4 fils. Consultez la figure 7 pour
les branchements à 2 fils, et la figure 8 pour les
branchements à 4 fils.
Remarque
Des cordons de mesure Kelvin sont disponibles
pour procéder à des mesures à 4 fils avec cet
analyseur. Consultez la section Accessoires
dans la suite de ce manuel.
3. Appuyez sur la touche de fonction Back , puis celle
étiquetée Exit pour quitter la fonction.
Réglage du courant de mesure par défaut
Le courant par défaut pour le test de terre de protection
(résistance du fil de terre) peut être défini entre 200 mA et
25 A c.a. Pour changer le courant par défaut
1. Appuyez sur la touche de fonction libellée
Instrument dans le menu de configuration (Setup)
pour révéler les sélections de configuration par
défaut.
2. Appuyez sur la touche de fonction libelléeTest
Current pour alterner entre 200 mA et 25 A c.a.
3. Appuyez sur la touche de fonction libellée Back ,
puis sur la touche de fonctionExit pour quitter le
menu de configuration (Setup).
