Electrical Safety Analyzer
Mesures de point à point
59
Mesures de point à point
Le produit peut effectuer des mesures de tension, de
résistance et de faible intensité par sa fonction de mesure
de point à point. Pour accéder au menu de cette fonction
présenté sur la figure , appuyer sur . Utiliser les
touches de fonctions F1 à F3 pour sélectionner la fonction
de mesure.

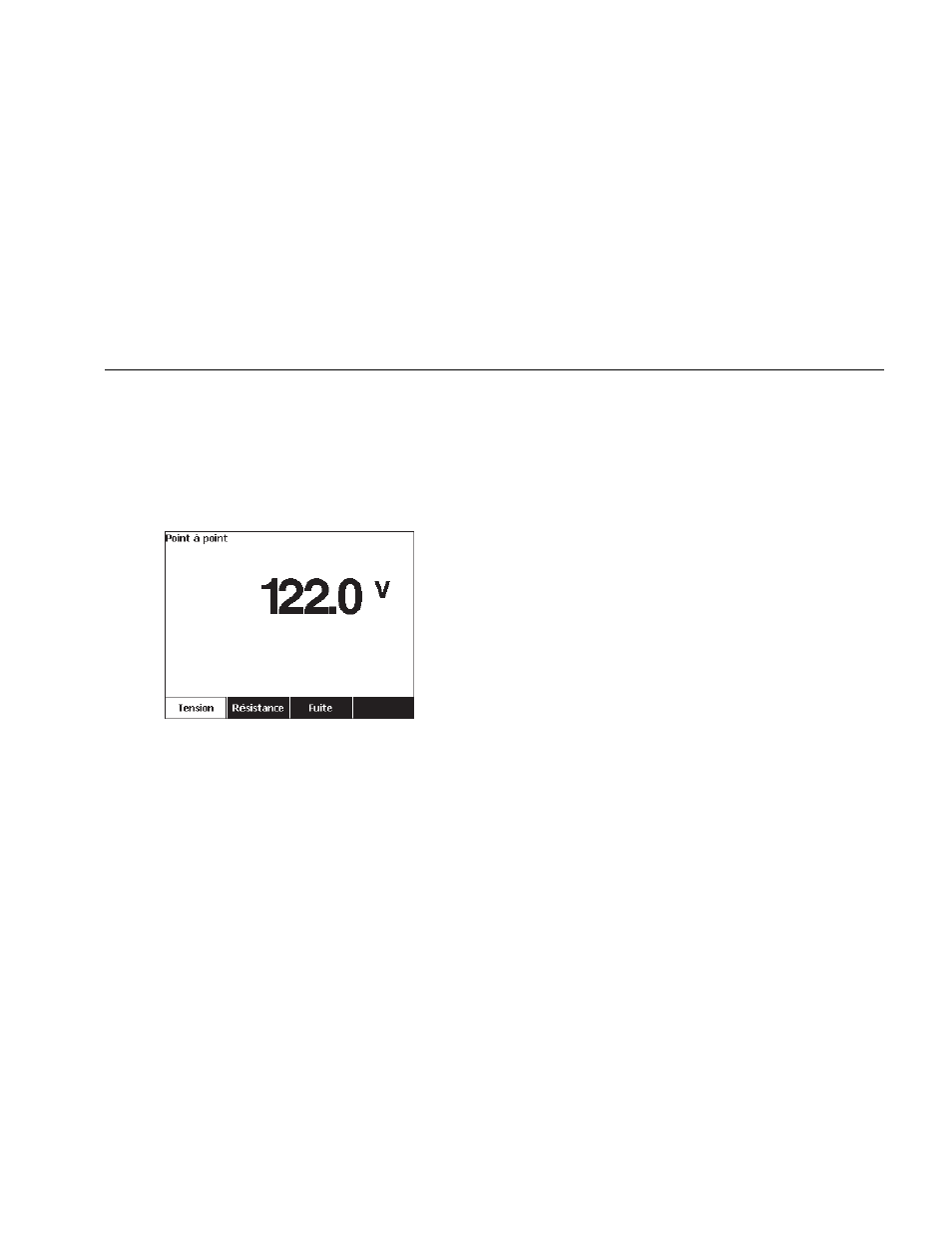

Figure 34. Menu de mesure d'un point à un autre
Mesure de tension
Pour effectuer une mesure de tension :
1. Appuyer sur la touche programmable Tension du
menu Point à point.
2. Brancher les cordons de mesure sur les jacks
ROUGE (V/ Ω /A ) et NOIR.
3. Placer les pointe de la sonde sur la tension inconnue
et relever la mesure affichée à l'écran.
Le produit peut mesurer au maximum 300 V ca.
Mesure de résistance
Pour effectuer une mesure de résistance
1. Appuyer sur la touche programmable Résistance du
menu point à point.
2. Brancher les cordons de mesure sur les jacks
ROUGE (V/ Ω /A ) et NOIR.
3. Annuler la résistance des cordons en court-circuitant
les cordons et en appuyant sur la touche de fonction
Zéro fils.
4. Placer les sondes sur la résistance inconnue et
relever la mesure affichée à l'écran.
Le produit mesure les résistances jusqu'à un maximum of
2,0
Ω .
