7. Après les raccordements à l'appareil testé, la
résistance mesurée apparaît à l'affichage. Voir la
figure .

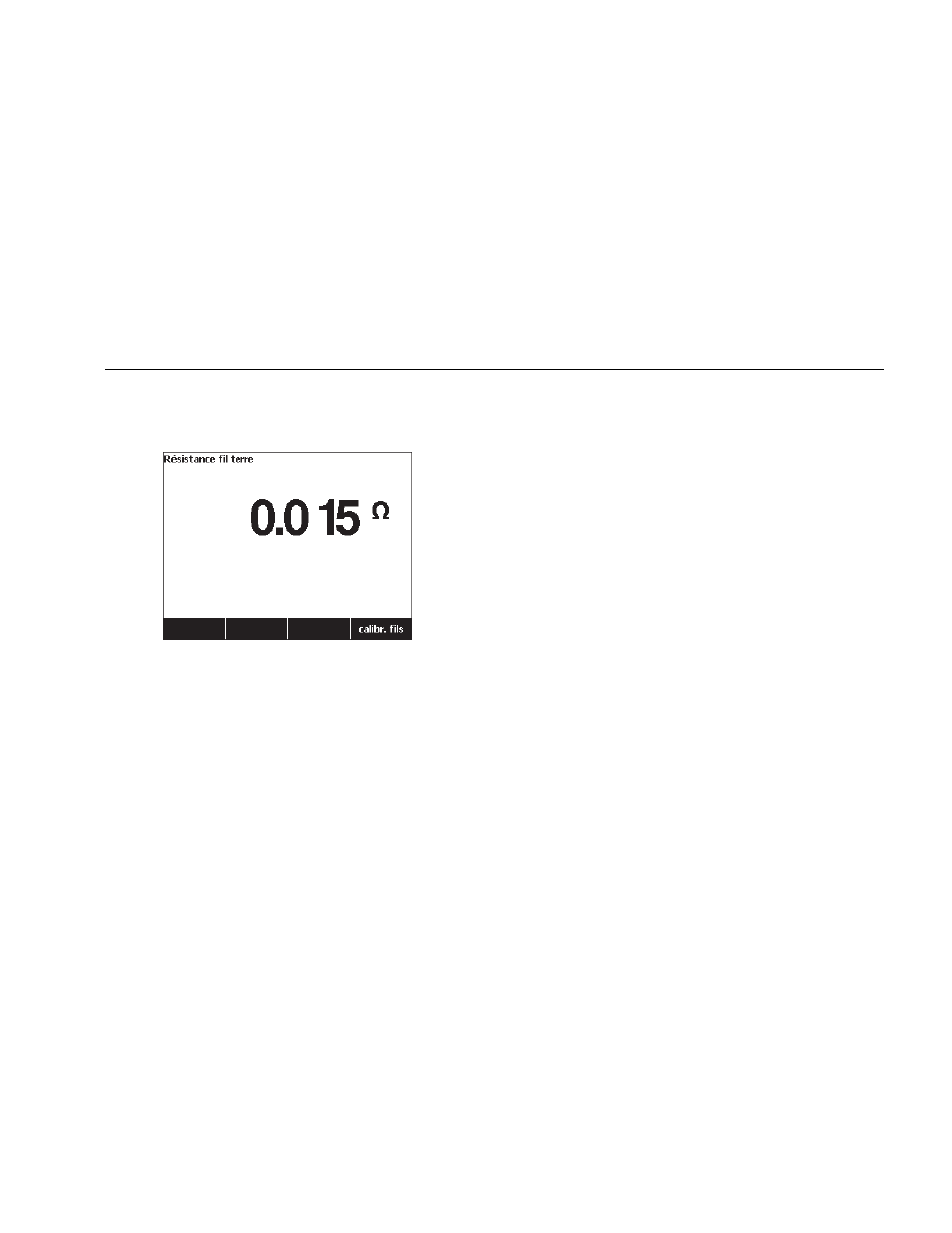

Figure 11. Mesure de la résistance de terre d'un
appareil testé
 Avertissement
Pour éviter une électrocution, retirer
l'adaptateur de borne nulle du jack
∅ /Null
après la vérification de zéro des cordons. Le
jack
∅ /Null est potentiellement dangereux
dans certaines conditions de vérification.
Une faible mesure de résistance est indispensable pour
s'assurer d'un bon raccordement à la terre par le câble
secteur. Consulter la norme de sécurité électrique
appropriée pour connaître la valeur limite précise à
respecter.
La figure présente les branchements électriques entre le
produit et l'appareil testé. Le tableau 4 contient une liste
des abréviations utilisées dans les schémas avec leurs
descriptions.
