Fluke Biomedical ESA615 - Manuel (Page 38)

ESA615
Mode d'emploi
24
RA
LL
LA
RL
V1
R
F
L
N
C1
Vers la terre de protection ou toute surface
conductrice apparente de l'enveloppe
Connecter le câble d'alimentation secteur de
l'appareil testé à la prise d'équipement de l'analyseur
gtw112.eps

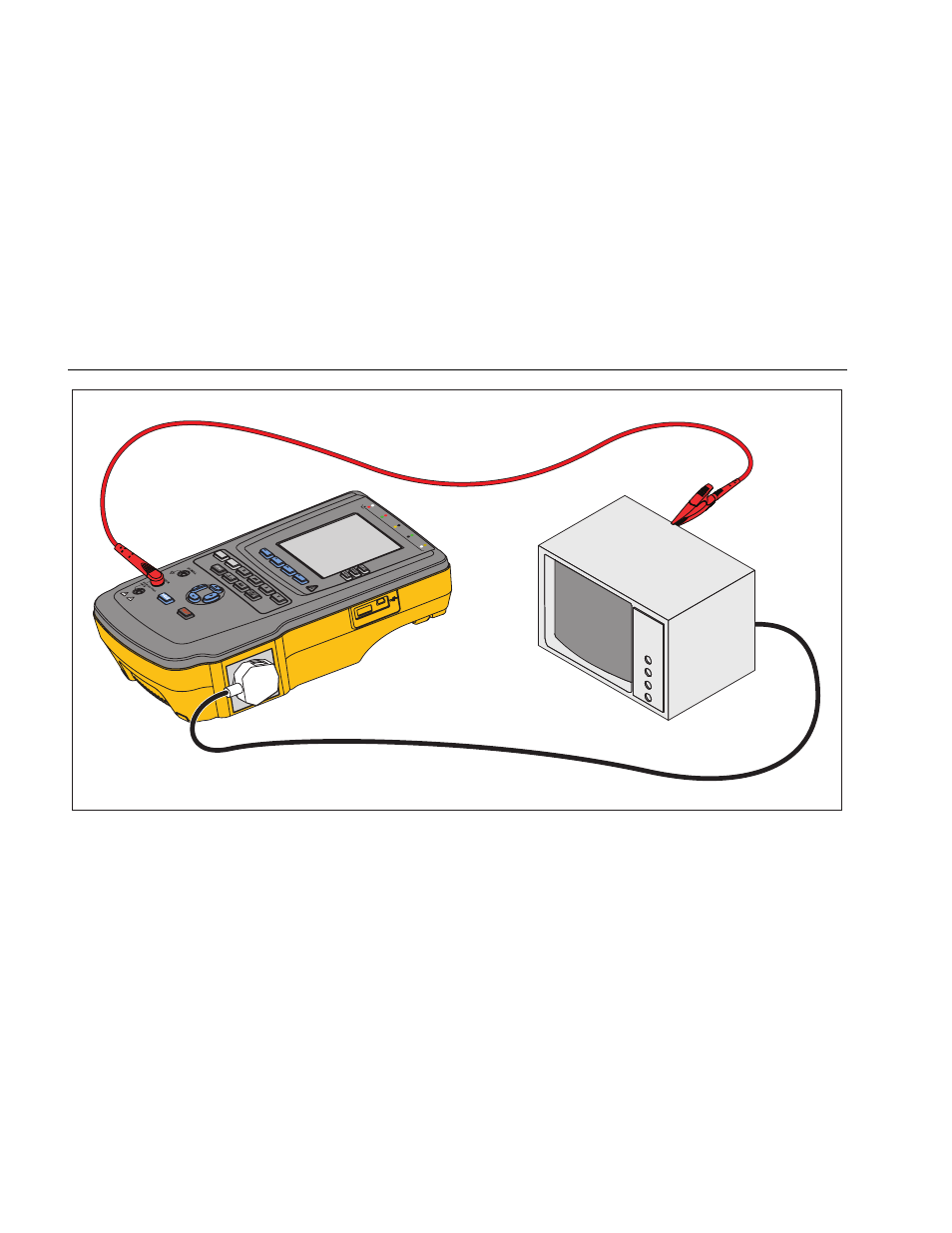

Figure 12. Branchement de mesure de résistance de terre Ground Wire
