Vérification de résistance d'isolement
Les cinq vérifications de résistance d'isolement prennent
des mesures du secteur (L1 et L2) vers la terre de
protection, des parties appliquées vers la terre de
protection, du secteur vers les parties appliquées, du
secteur vers les points conducteurs non reliés à la terre et
des parties appliquées vers les points conducteurs non
reliés à la terre.
Pour accéder au menu de vérification de résistance
d'isolement, appuyer sur .
Toutes les vérifications de résistance d'isolement peuvent
s'effectuer sous 500 V cc ou 250 V cc. Pour changer la
tension depuis le menu de vérification de résistance
d'isolement, appuyer sur la touche de fonction Plus.
Appuyer sur la touche de fonction Modif tension pour
commuter la tension de vérification entre 250 V cc et
500 V cc.
Remarque
Si vous sortez avant de revenir au menu de
vérification de résistance d'isolement, la tension
d'essai revient à sa valeur par défaut de
500 V cc.
Comme l'indique la figure , trois des cinq vérifications
apparaissent au-dessus des touches de fonction F1 à F3.
Pour accéder aux deux autres vérifications ou à la
sélection de tension de vérification, appuyer sur la touche
de fonction Plus. La touche de fonction Préc ramène au
niveau supérieur du menu de vérification de résistance
d'isolement.

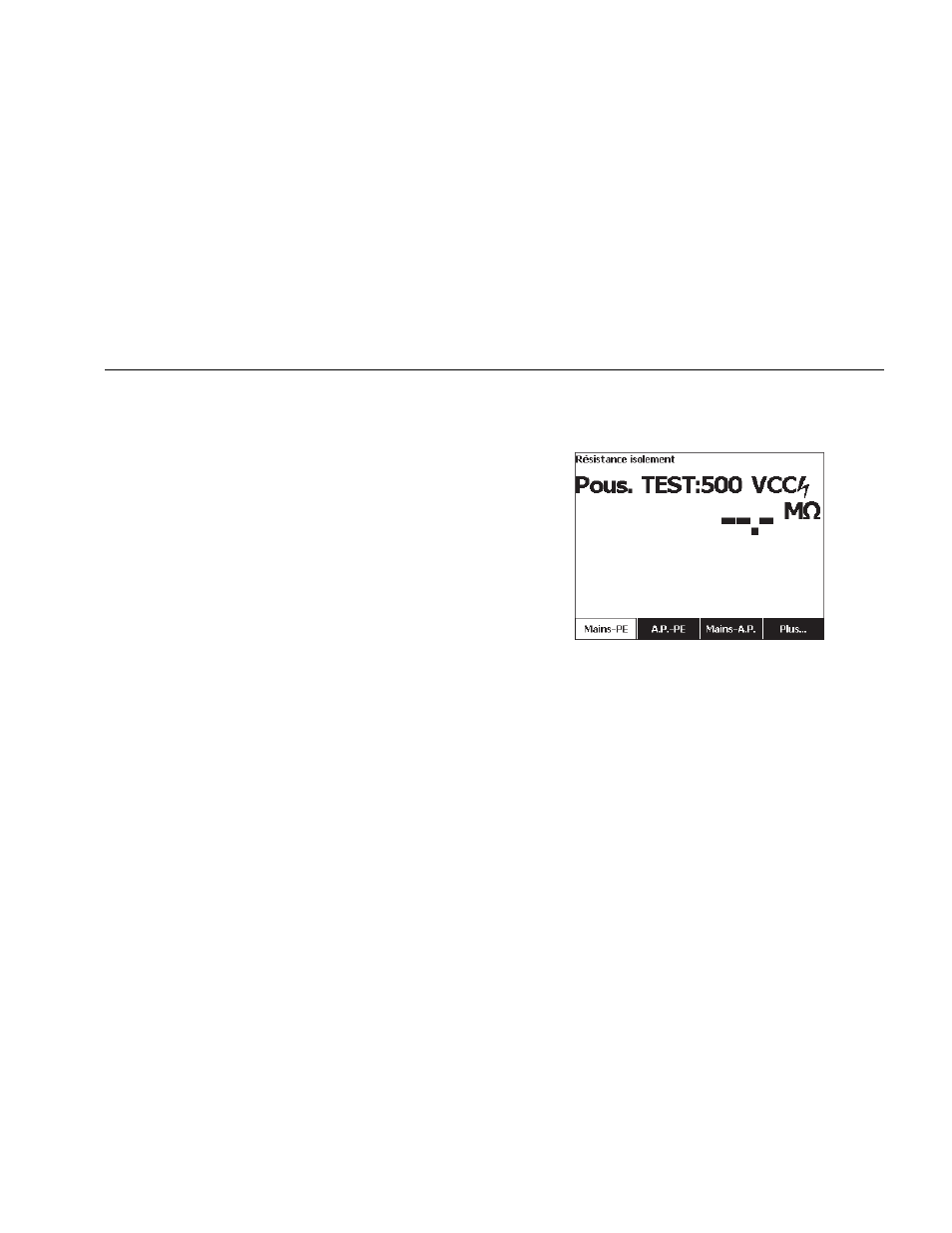

Figure 14. Mesure de résistance d'isolement
Après l'appui sur une touche programmable de
vérification, appuyer sur  pour appliquer la tension de
vérification à l'appareil testé et prendre la mesure de
résistance.
Les figures à présentent les branchements électriques
reliant le produit et l'appareil testé pour les cinq
vérifications de résistance d'isolement de l'appareil testé.
Remarque
L'appareil testé est hors tension pendant ce test.
