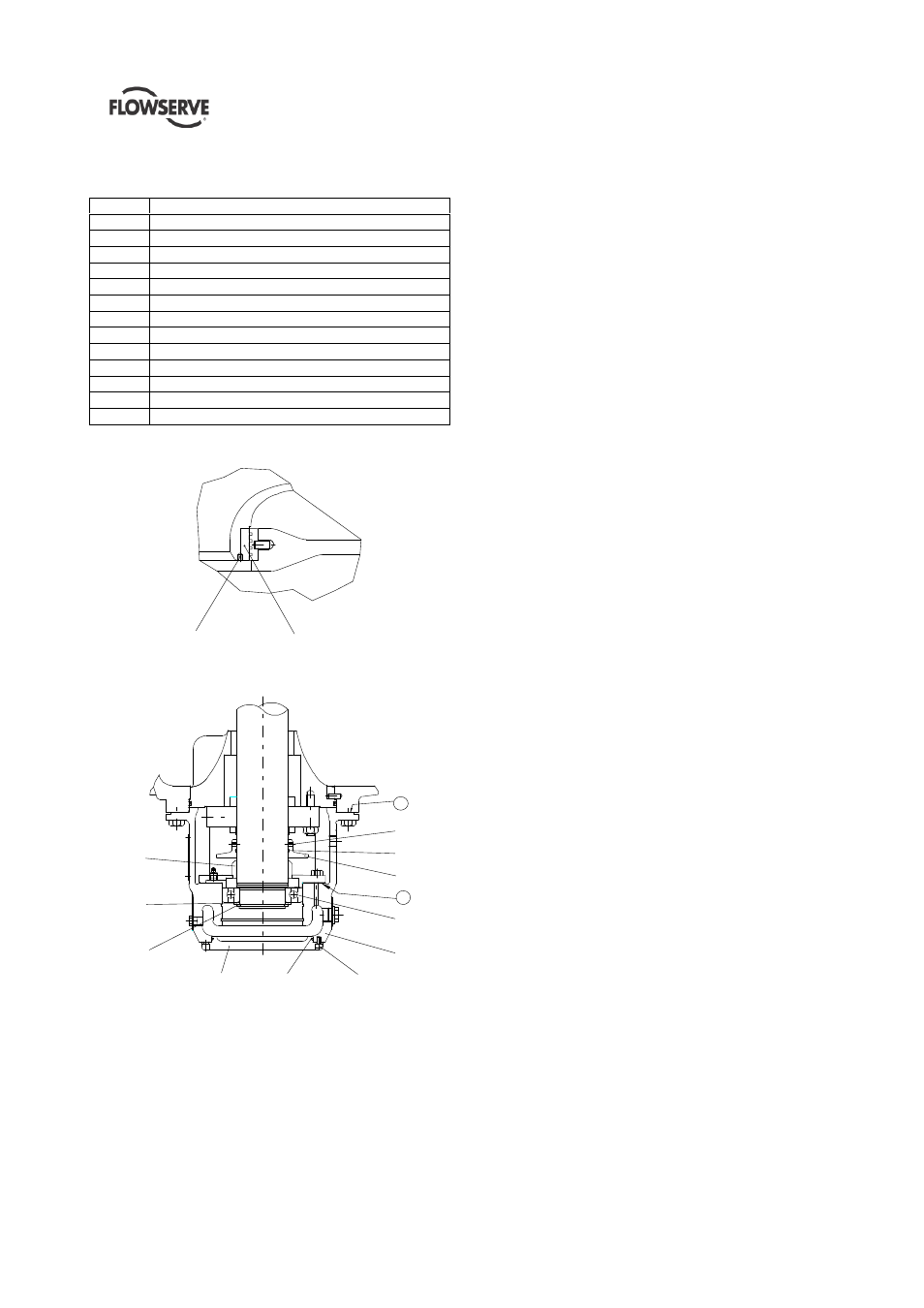

8.3.2 Nomenclature des options – LNNV – tailles
jusqu’à 350 mm de bride de refoulement
Réf. n° Description
2300 Bague d'usure de roue
2500 Bague
2540.1 Déflecteur
3011.2 Roulement à billes
3200 Corps de palier
3266 Couvercle de palier
3645.1 Rondelle-entretoise
4510.1 Joint circulaire
4610.3 Joint torique
6544.1 Circlips
6570.5 Vis
6814.1 Vis d'arrêt
6814.3 Vis d'arrêt
Bagues de roue
2300 6814.1
Roulement inférieur lubrifié à la graisse
4510.1 3266
6544.1
3645.1
3200
3011.2
6570.5
1
2500
4610.3
2540.1
6814.3
1
(Plan provenant de C751/011)
Note: La garniture à cartouche, les protections et les joints
labyrinthes de paliers peuvent également être installés en option
sur la LNNV. Voir la section 8.1.2 ci-dessus pour plus de détails.
