MANUEL D’UTILISATION LNN, LNNV et LNNC FRANCAIS 715769075 11-09
Page 24 de 56
flowserve.com

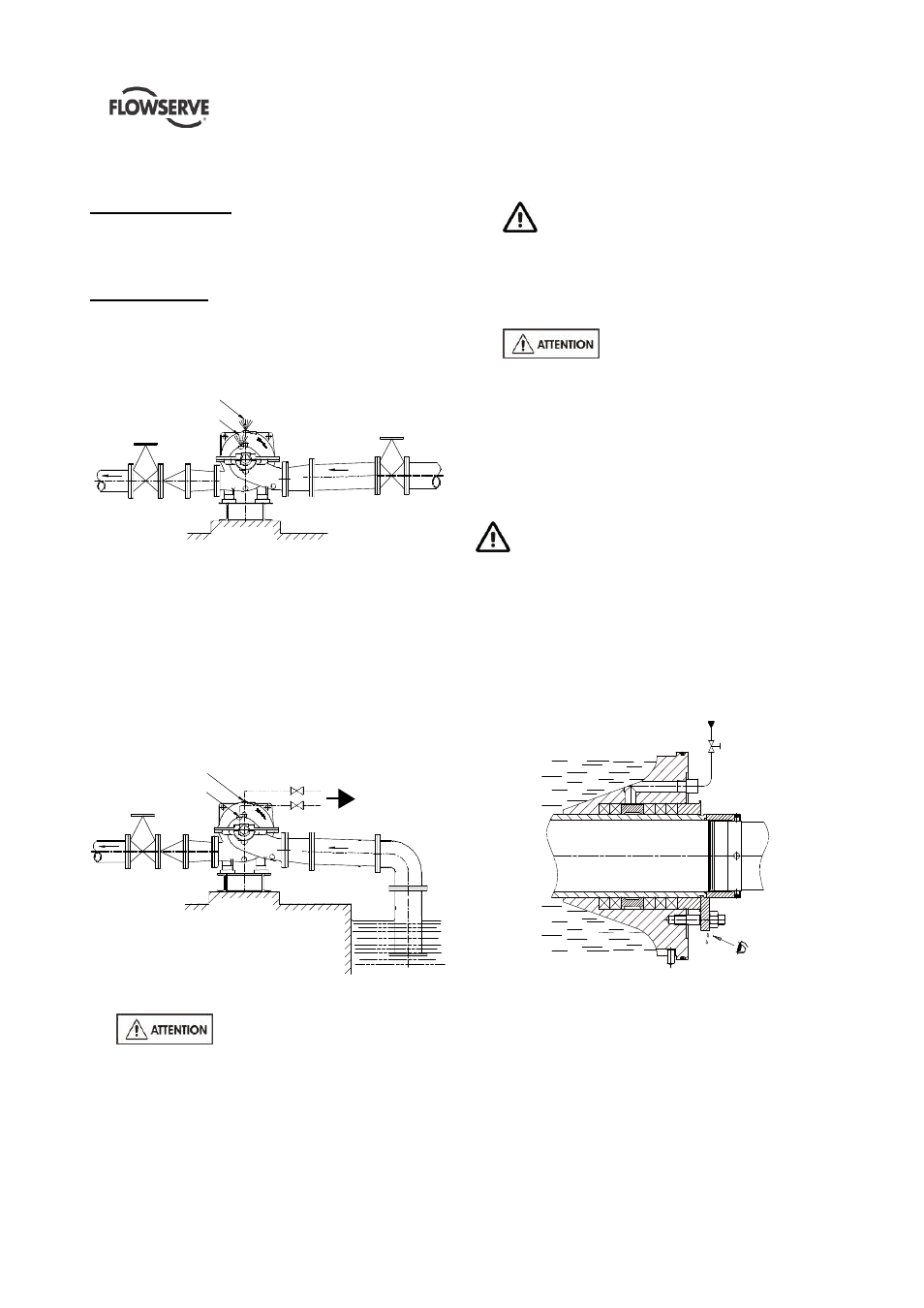

5.5.1 Pression d'aspiration au-dessus de la
pression atmosphérique
Pompes horizontales: ouvrir le raccord d'aération (1)
en haut du corps supérieur de la pompe pour laisser
s'échapper l'air emprisonné. Laisser le liquide sortir
jusqu'à ce qu'il ne présente plus de bulles d'air.
Pompes verticales: ouvrir le raccord d'aération (1) à
l'avant de la moitié supérieure du corps de la pompe et
débrancher la ligne de rinçage sur l'ensemble garniture
mécanique/boîtier presse-étoupe pour laisser
s'échapper l'air emprisonné. Laisser le liquide sortir
jusqu'à ce qu'il ne présente plus de bulles d'air.
( 1) Poi nt s
possi bl es
d' amorçage
5.5.2 Tuyauterie d'aspiration avec clapet de pied
Remplir la tuyauterie d'aspiration et le corps avec du
liquide à une pression de 1 à 2 bars provenant d'une
source extérieure. Mettre en communication avec
l'atmosphère comme indiqué en section 5.5.1.
5.5.3 Tuyauterie d'aspiration sans clapet de pied
Les orifices d'aération sur le corps de la pompe sur la
volute d'aspiration doivent être raccordés à un circuit
extérieur d'amorçage de pompe sous vide. En cas de
doute, consulter Flowserve.
Points
possibles
d' amorçage
Vers la pompe
à vide
5.6 Démarrage de la pompe
a) Vérifier que les arrivées de liquide
de rinçage et/ou de liquide de refroidissement/
chauffage sont OUVERTES avant de démarrer la
pompe.
b) FERMER la vanne de refoulement.
c) OUVRIR toutes les vannes d'aspiration.
d) Amorcer la pompe.
e) Vérifier que tous les raccords d'aération
sont fermés avant le démarrage.
f) Démarrer le moteur et vérifier la pression de
refoulement.
g) Si la pression est correcte, OUVRIR lentement la
vanne de refoulement.
h) Ne pas faire fonctionner la pompe
avec la vanne de refoulement fermée pendant
une période de plus de 30 secondes.
i) Si la pression est NULLE ou TROP FAIBLE,
ARRETER la pompe. Voir la section 7, Défauts ;
causes et remèdes, pour diagnostiquer le défaut.
5.7 Fonctionnement de la pompe
5.7.1 Aération de la pompe
Aérer la pompe pour laisser s'échapper tout l'air
emprisonné en prenant des précautions en raison
des liquides chauds ou dangereux.
Dans des conditions normales de fonctionnement,
une fois que la pompe a été complètement amorcée
et aérée, il ne devrait pas être nécessaire d'aérer à
nouveau la pompe.
5.7.2 Pompes équipées de presse-étoupe
+ P
- P
Si la pompe est équipée d'un presse-étoupe, il doit y
avoir un petit débit de fuite autour du presse-étoupe.
Initialement les écrous de presse-étoupe ne doivent être
serrés qu'à la main. Une fuite doit se déclencher dès
que le presse-étoupe est sous pression.
