12 DÉCHIQUETEUSE/BROYEUSE 2 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.7 DEGAGEMENT D'UN ROTOR OBSTRUE
Si une trop grande quantité de matériaux est alimentée dans la
machine, ou bien si les branches alimentées sont trop épaisses,
la machine risque de se boucher. Pour dégager un rotor obstrué,
veuillez suivre les procédures suivantes :
1. Coupez le moteur et attendez que toutes les pièces
s’immobilisent complètement.
2. Retirez l’écrou et le boulon situés à gauche qui
maintiennent la grille de décharge en place (fig. 5.7.)
3. Tenez la goulotte de décharge et faites pivoter le coté
de la grille vers le bas.
4. Nettoyez les débris de la grille en faisant attention de
ne pas toucher aux lames tranchantes.
5. Faites pivoter la grille en position d’origine.
6. Serrez à nouveau l’écrou de 5/16 po. et le boulon de
5-1/2 po.

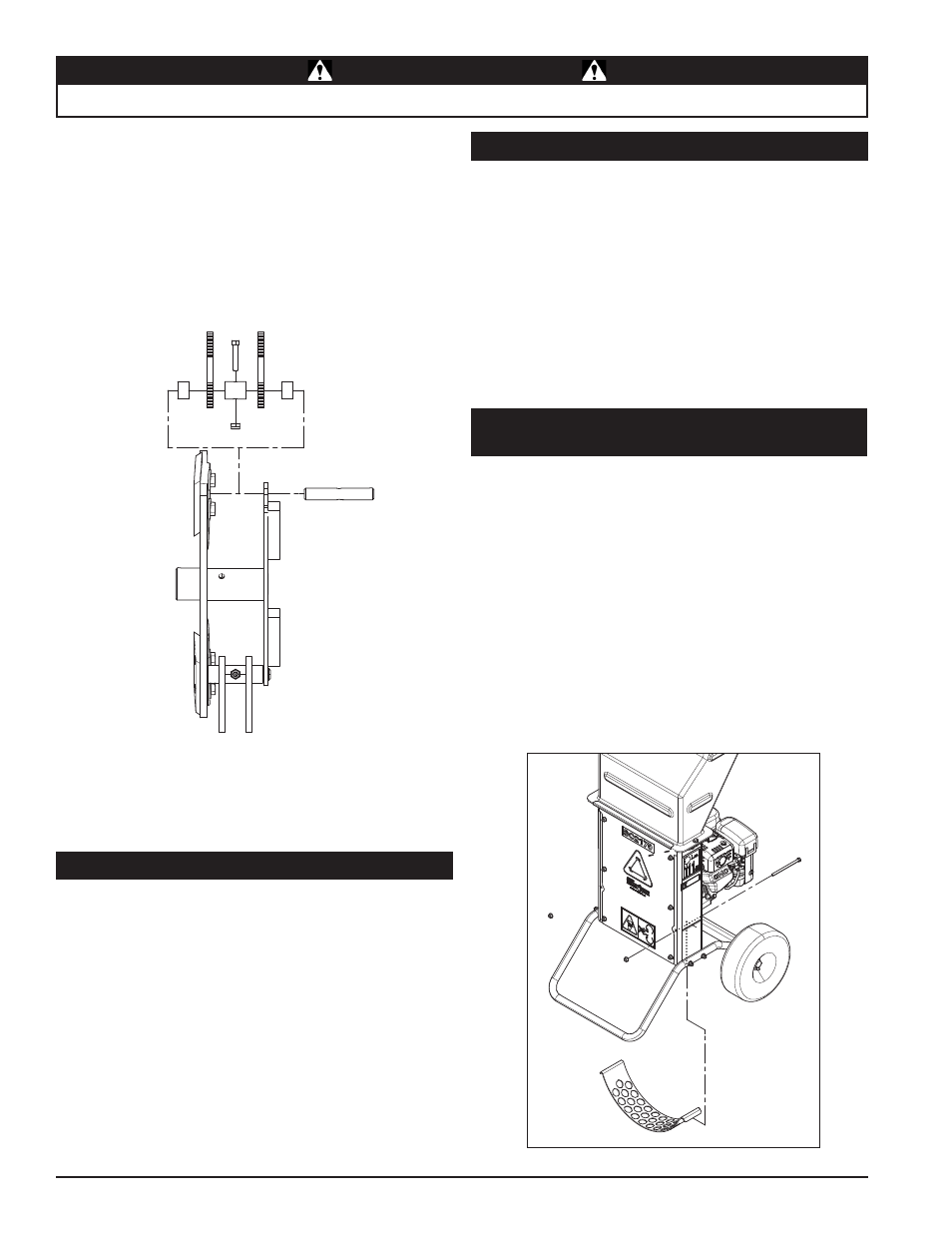

Fig. 5.7, Retrait de la grille de décharge
1. Pour retirer le panneau avant, suivez les étapes 1 à
3 de la section 5.3.2 Retrait de la lame – Option 2 :
Accès aux lames en retirant le panneau avant.
2. Le rotor est fixé directement sur le vilebrequin du
moteur. Si le rotor nécessite un entretien, retirez le
boulon 5/16-24 x 2-1/2 po., la rondelle à ressort de
5/16 po., les deux vis de pression et la clé qui le
maintiennent en place sur le vilebrequin.
3. Retirez le rotor du vilebrequin.
4. Inversez la procédure pour installer le rotor. Serrez à
25 po-lb. le rotor boulon 5/16-24 x 2-1/2 po.
5.8 RETRAIT DU ROTOR
5.9 CHANGEMENT DE LA GRILLE DE
DECHARGE
Il existe une grille en option dont le filet est plus petit pour permettre
le déchiquetage de petite taille. Consultez manual de pièces
(31641-00) pour plus de renseignements. Pour changer de grille,
procédez de la façon suivante:
1. Retirez les deux écrous de 5/16 po. et boulons de 5
po. qui maintiennent la grille en place et retirez cette
dernière en tirant vers le bas (fig. 5.4).
2. Nettoyez les débris de la grille.
3. Insérez la grille de rechange dans la partie inférieure
de la déchiqueteuse.
4. Serrez à nouveau les deux écrous de 5/16 po. et les
boulons de 5 po.
Le SC2170 a la possibilité de couteaux supplémentaires
étant ajoutés au rotor. Commandez supplémentaire Kit
Couteaux, 77618-00 et suivez les instructions d'installation
complètes.
4. Enfoncez l’arbre dans le rotor et retirez-le en même
temps que les anciennes lames et pièces d’écartement.
5. Insérez un nouvel arbre dans le même orifice du rotor
et remontez les nouvelles lames et pièces d’écartement
comme précédemment.
6. Fixez à l’aide d’une vis et d’un écrou n° 10-24 dans la
pièce d’écartement, et serrez à un couple de 33 pi-lb.
7. Procédez de même avec le deuxième arbre.
8. Remettez le couvercle avant et les six écrous de 5/16
po.
Fig. 5.6, Couteaux et la configuration des entretoises
