11 DÉCHIQUETEUSE/BROYEUSE 2 POUCES
FRAN
Ç
AIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
RETIRER UNE LAME DE DÉCHIQUETEUSE
1. Retirez les six contre-écrous à spirale de 5/16 po fixant
le panneau avant au logement.
2. Retirez les deux boulons de 5/16-18 x 5/8 po fixant la
lame au rotor. Notez la position du tranchant de la lame
par rapport au rotor.

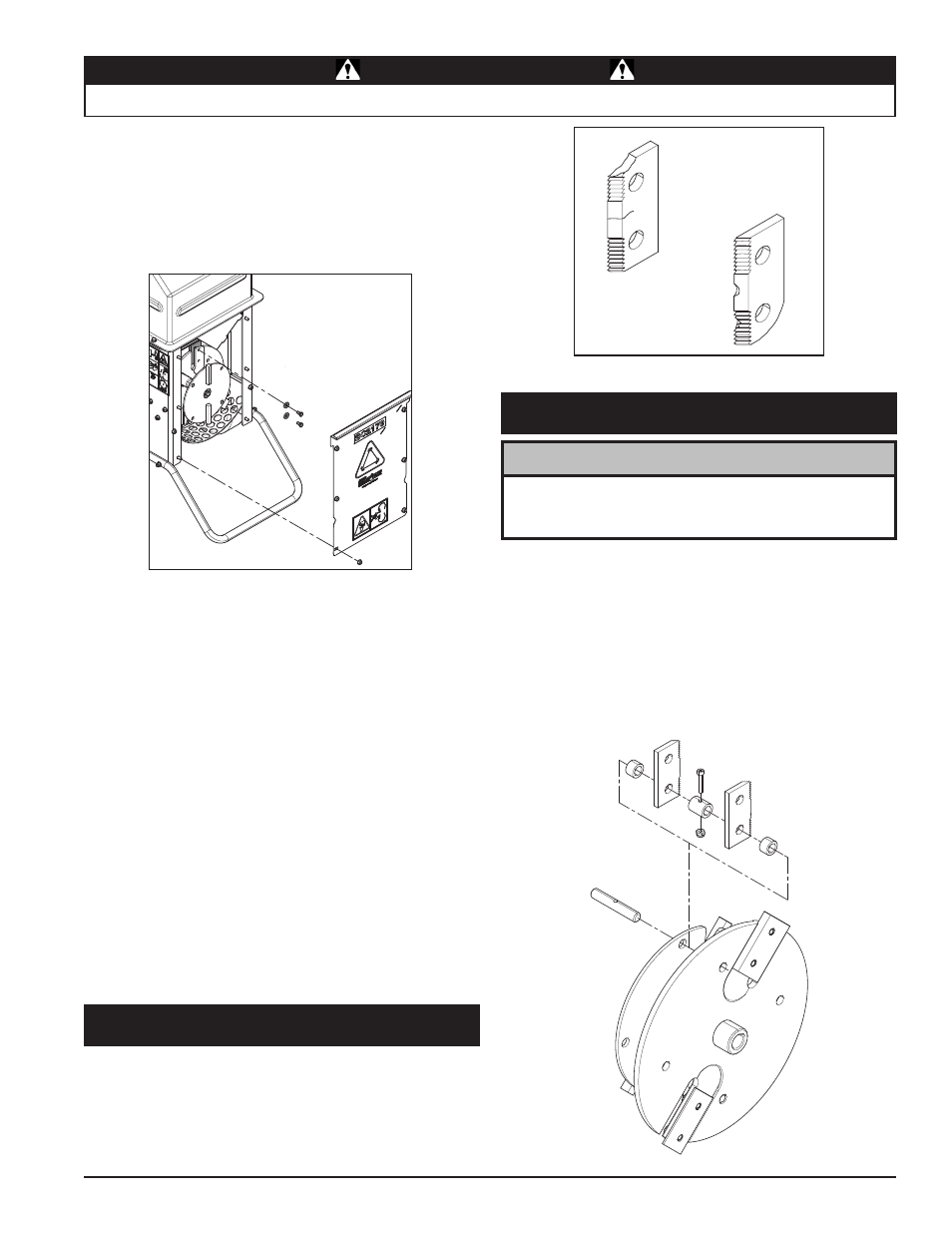

Fig 5.3, Retrait des lames de la dechiqueteuse
3. Inspectez la lame pour vous assurer de l’absence de
fissures ou d’entailles. En cas de fissures, la lame ne
peut pas être réaffûtée et doit être mise au rebut. (Pour
réparer, commandez le kit de remplacement de petite
lame n° 70738.)
4. Si l’autre côté de la lame n’a pas encore été utilisé,
tournez-la pour mettre le nouveau tranchant en place
et pouvoir la réutiliser.
5. Si les deux côtés de la lame ont été utilisés, celle-ci
doit être réaffûtée. Les lames peuvent être meulées sur
une meule d’établi ou par un professionnel.
6. Remettez la lame en place sur le rotor. Notez
l’orientation correcte du tranchant par rapport au rotor.
7. Appliquez un adhésif frein pour filets sur les boulons
et serrez à 25 pi-lb.
8. Procédez suivant les étapes 2 à 7 pour la deuxième
lame.
9. Remettez en place le couvercle avant et les six écrous
de 5/16 po. Testez la machine.
5.6 ENLEVER LES COUTEAUX DÉCHIQU-
ETAGE
NOTER
Ne jamais réutiliser les boulons # 10-24, les noix ou les
arbres. Toujours installer de nouvelles pièces lors du rem-
placement des couteaux ou des lames.
1. Retirez les six contre-écrous à spirale de 5/16 po fixant
le panneau avant au logement.
2. En procédant un arbre à la fois, retirez la vis et l’écrous
nº 10-24 retenant la pièce d’écartement.
3. Prenez note de la disposition de la lame et de la pièce
d’écartement pour faciliter la mise en place de nouvelles
lames et pièces d’écartement.
Fig. 5.4, Exemples de dommages à couteaux
Fig. 5.5, emplacement du trou de l'arbre assemblage
5.5 DESTRUCTEUR DE MAINTENANCE
COUTEAUX
N'essayez pas d'aiguiser les couteaux de broyage.
Inspectez les lames souvent pour des signes de
dommages.
Si un couteau a aucun signe de fissure ou se décompose
en aucune façon, il doit être remplacé immédiatement.
(Pour l'ordre de service, Kit Couteau Shredder, 77616-00).
Pour remplacer les lames de la broyeuse.ou les pièces
d’écartement, commandez le kit de lames n°77616-00.
