10 DÉCHIQUETEUSE/BROYEUSE 2 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE

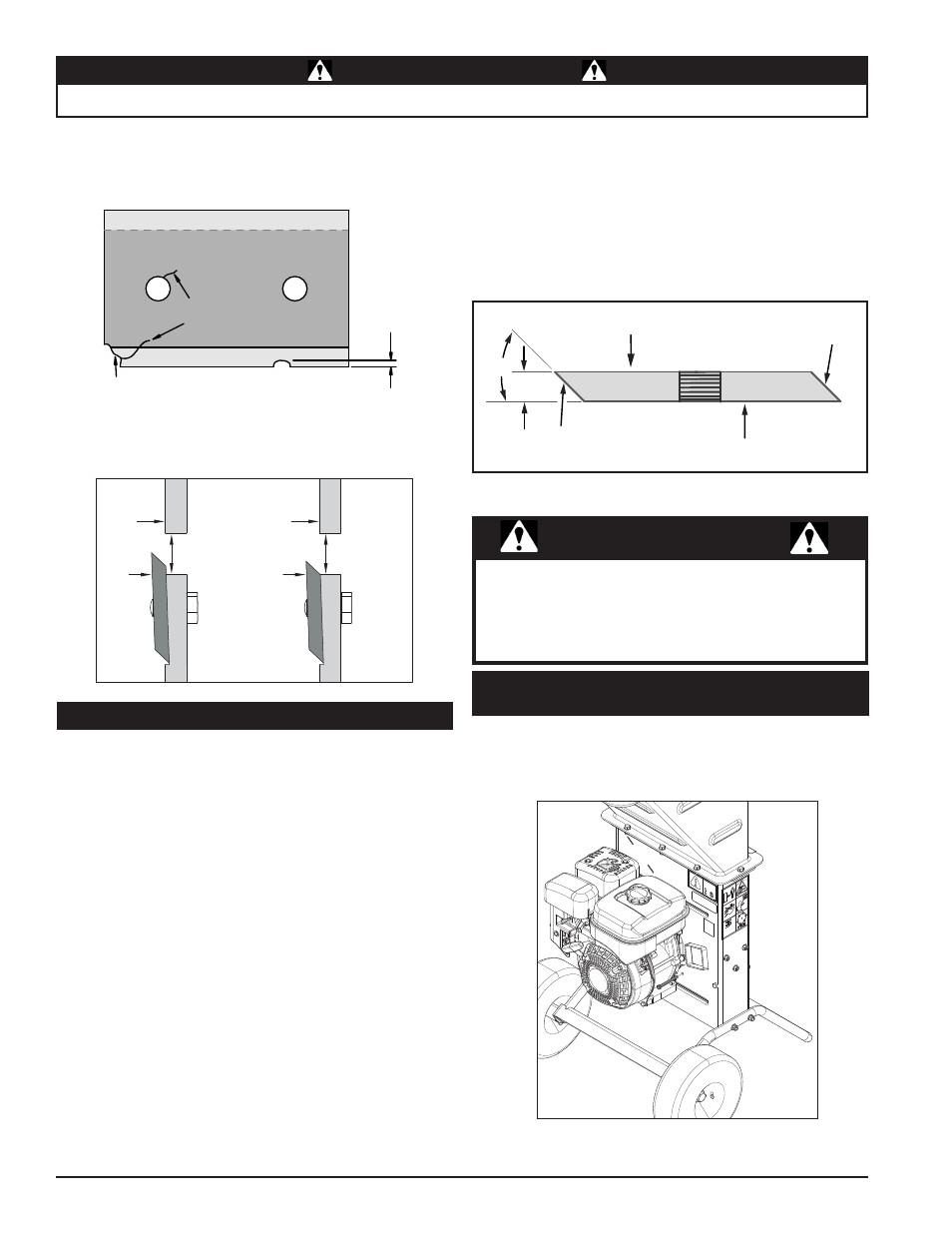

5.4 RETRAIT DE LAMES DE LA DECHI-
QUETEUSE
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
DISQUE
DE LA
DECHIQUETEUSE
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
•
Vous observez des fissures, coins cassés ou entailles de plus
de 1/8 po. (voir ci-dessous).
• La base du bord tranchant est usée ou aiguisée de façon
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
Fig. 5.2, Sur l’illustration, la goulotte de la déchiqueteuse est retirée
afin de faire apparaître l’emplacement du trou du verrouillage du rotor.
Fig. 5.1, Lames parallèles à double tranchant
5.3 AFFÛTAGE DES LAMES
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
1. N’aiguisez et ne meulez jamais les surfaces de
montage des lames. Le bord pourrait rouler et la lame
pourrait être endommagée, donnant des performances
médiocres de déchiquetage.
2. Meulez à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés
(Figure 5.2.). Assurez-vous qu’un certain type d’appareil
fixe est utilisé pour maintenir correctement la lame à
l’angle correct.
3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
4. Utilisez des temps de meulage courts et refroidissez
avec de l’eau ou un certain type de liquide de
refroidissement.
5. Aiguisez une quantité égale de chaque lame pour
maintenir l’équilibre du disque.
45°
.25
Surface
aiguisée
Surface de montage,
ne pas affûter Surface
aiguisée
Surface de montage,
ne pas affûter
6. De petites imperfections comme des entailles et des
bavures sur le côté plat de la lame n’affecteront pas les
performances de déchiquetage de la machine.
7. Pour les lames qui ont été aiguisées à maintes reprises,
assurez-vous que la surface aiguisée s’étend au-delà
de l’orifice de la fente de déchiquetage. Si elle ne
s’étend pas au-delà de l’orifice, il faut remplacer les
lames.
INSÉREZ UN BOULON LONG OU PERCEZ UN TROU DANS LE
PANNEAU LATÉRAL DU LOGEMENT DU MOTEUR. ALIGNEZ-
LE SUR LE TROU DU ROTOR POUR L’EMPÊCHER DE
TOURNER DURANT LES RÉPARATIONS. VOIR LA FIGURE
5.2.
Avant d'inspecter ou de réparer toute partie de cette
machine, couper la source d'alimentation, retirez la
clé, débrancher les câbles de la batterie et assurez-
vous que toutes les pièces mobiles sont venus à un
arrêt complet.
AVERTISSEMENT
