5 DÉCHIQUETEUSE/BROYEUSE 2,75 POUCES
FRAN
Ç
AIS
Partie
ASSembLAGe

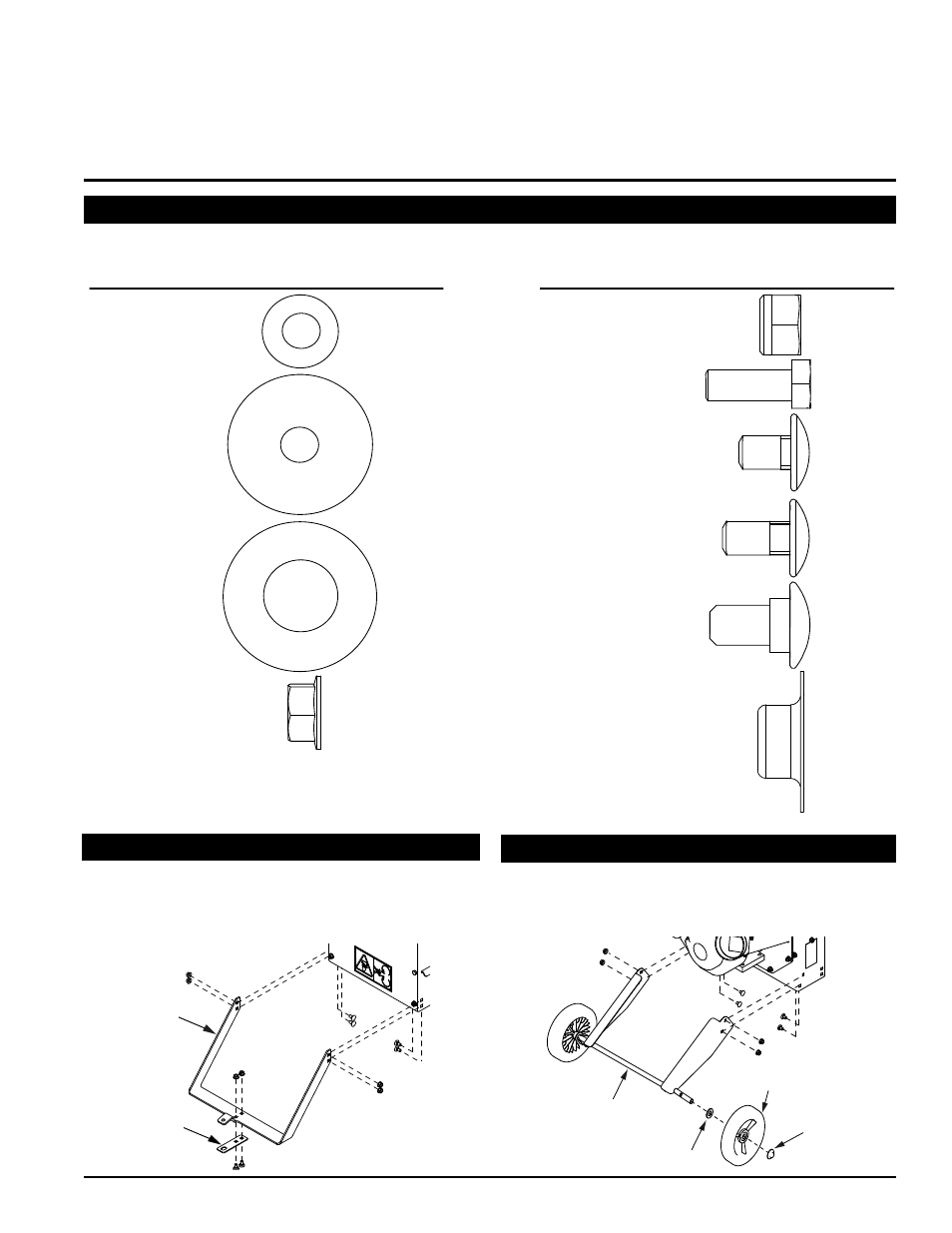

2.1 IdeNTIFICATION de LA VISSeRIe ÉPARSe
2
ATTELAGE
SUPPORT
2.3 FIXATION deS ROUeS eT de L'AXe
Fixez les roues sur l’essieu au moyen de deux (2) rondelles
plates et d’écrous capuchons. Fixez l’axe sur la déchiqueteuse
à l’aide des 4 boulons de carrosserie de 1/2 po. et des écrous à
collet dentelé.
ESSIEU
RONDELLE
ROUE
ÉCROU
CAPUCHON
Écrou à embase
de 5/16 po
Boulon de carrosserie
de 3/4 po
Rondelle plate de
5/16 po
Rondelle large de
5/16 po
Boulon à six pans
de 3/4 po
Boulon de carrosserie
de 1/2 po
Boulon de carrosserie
de 5/8 po
DESCRIPTION QTE DESCRIPTION QTE
Rondelle plate de
5/8 po
3
3
2
30
Écrou capuchon de 5/8 po
3
24
6
3
3
Écrou Nylock
de 5/16 po
6
[REMARQUE : LES MODÈLES EUROPÉENS SONT DOTÉS DE DEUX ÉCROUS ET
RONDELLES SUPPLÉMENTAIRES DE 5/16 PO ET DE DEUX BOULONS HEXAGO-
NAUX SUPPLÉMENTAIRES DE 3 1/2 PO. VISSEZ CES BOULONS DANS LES
TROUS DE L’ORIFICE DE LA GOULOTTE ET, PAR MESURE DE SÉCURITÉ
SUPPLÉMENTAIRE, FIXEZ-LES À L’AIDE DES RONDELLES ET DES ÉCROUS.]
2.2 FIXATION de L'ATTeLAGe eT dU SUPPORT
1. Fixez l’attelage au support à l’aide des 2 boulons de
carrosserie de 5/8 po. et des écrous à collet dentelé.
2. Fixez le support à la déchiqueteuse à l’aide D e s 4 boulons
de carrosserie de 5/8 po. et des écrous à collet dentelé.
Identifiez la visserie éparse se trouvant dans le kit du propriétaire au moyen du guide ci-dessous.
OUTILS NÉCeSSAIReS : Clé 1/2 po, douille, 1/2 po, cliquet.
