15 DÉCHIQUETEUSE/BROYEUSE 2,75 POUCES
FRAN
Ç
AIS
Partie
CARACTÉRISTIqUeS 7
SC2206
deSCRIPTION metric
DIMENSIONS HORS TOUT 59,1 CM x 128,0 CM x 77,0 CM
POIDS HORS TOUT 54,5 kg
CAPACITÉ MAx DE LA DÉCHIQUETEUSE 7 CM
LAMES DE DÉCHIQUETEUSE 8,0 CM x 5,1 CM x 0,6 CM
CAPACITE MAxIMALE DE BROYAGE 2 CM
COUTEAUx DE BROYAGE 3,8 CM x 8,3 CM x 0,6 CM
VITESSE DU ROTOR 380 RPM
TAILLE DU ROTOR 29,2 CM de diamètre
POIDS DU ROTOR 7,4 kg
DIMENSION DES PNEUS 20,3 CM
MOTEUR B & S 206 CC (OHV)
7.1 COUPLeS de SeRRAGe PARTICULIeRS
COUPLeS de SeRRAGe PARTICULIeRS
LOCALISATION SUR LA mACHINe
deSCRIPTION de LA
VISSeRIe
COUPLe de
SeRRAGe
(POUCeS UNIFIeS)
COUPLe de
SeRRAGe
(meTRIqUe)
SUR LA PLAQUE DU ROTOR, BOULONS DE
FIxATION DE LA LAME
BOULONS DE 5/16 PO. x ½ PO.
CALIBRE 8
25 PIEDS-LIVRE 27 N.M
SUR LES ARBRES COUTEAU DU ROTOR VIS DE 10-24 x 1-1/8 PO. 36 POUCES-LIVRE 4 N.M
COUPLE DE SERRAGE
DE 25 PIEDS-LIVRE
ARÊTE TRANCHANTE
OUVERTURE
DU ROTOR

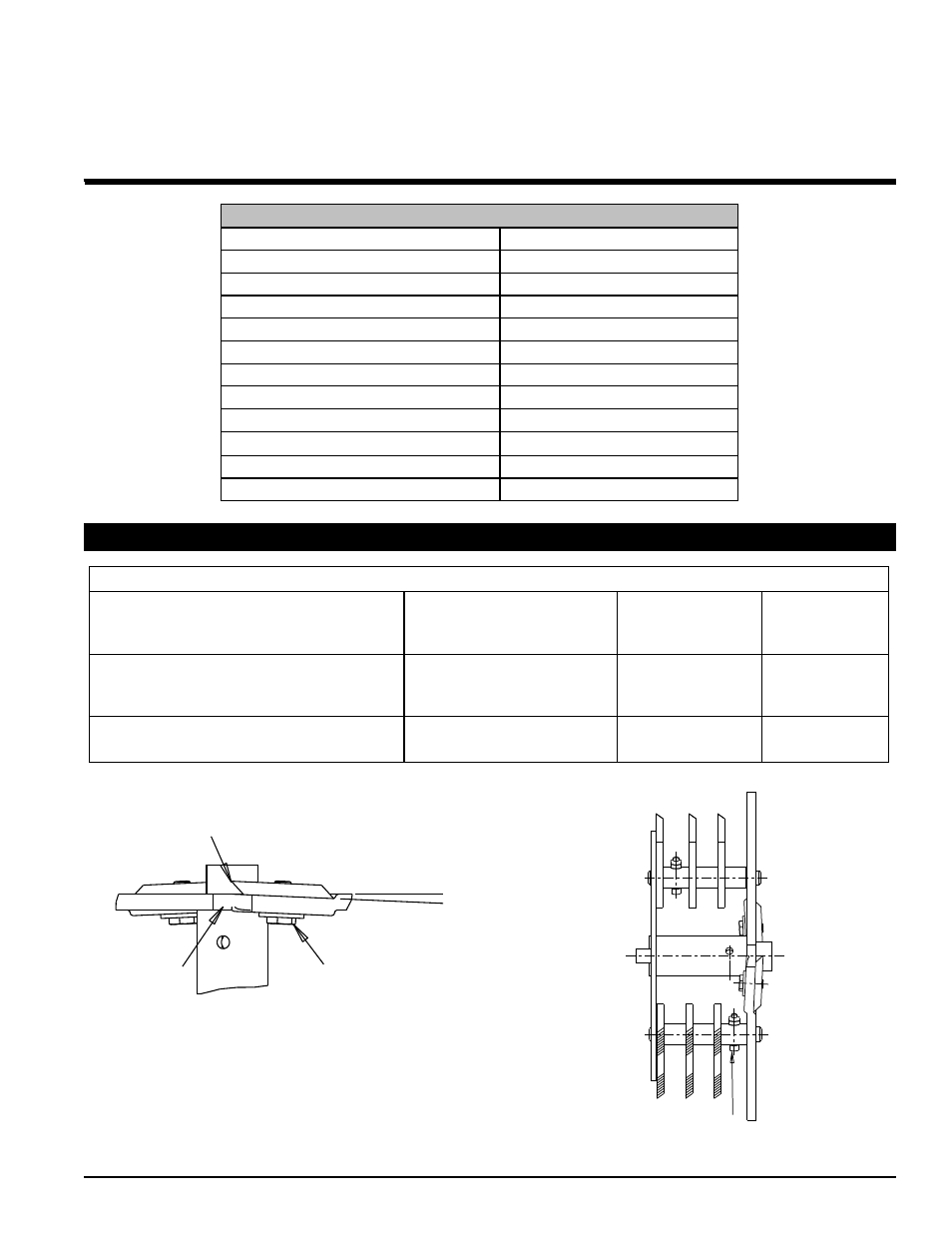

Fig. 7.1 Plaque du rotor et lame de déchiquetage
COUPLE DE SERRAGE
DE 36 PIEDS-LIVRE
Fig. 7.2
