11 DÉCHIQUETEUSE/BROYEUSE 2,75 POUCES
FRAN
Ç
AIS
SeRVICe & eNTReTIeN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mISe eN GARde

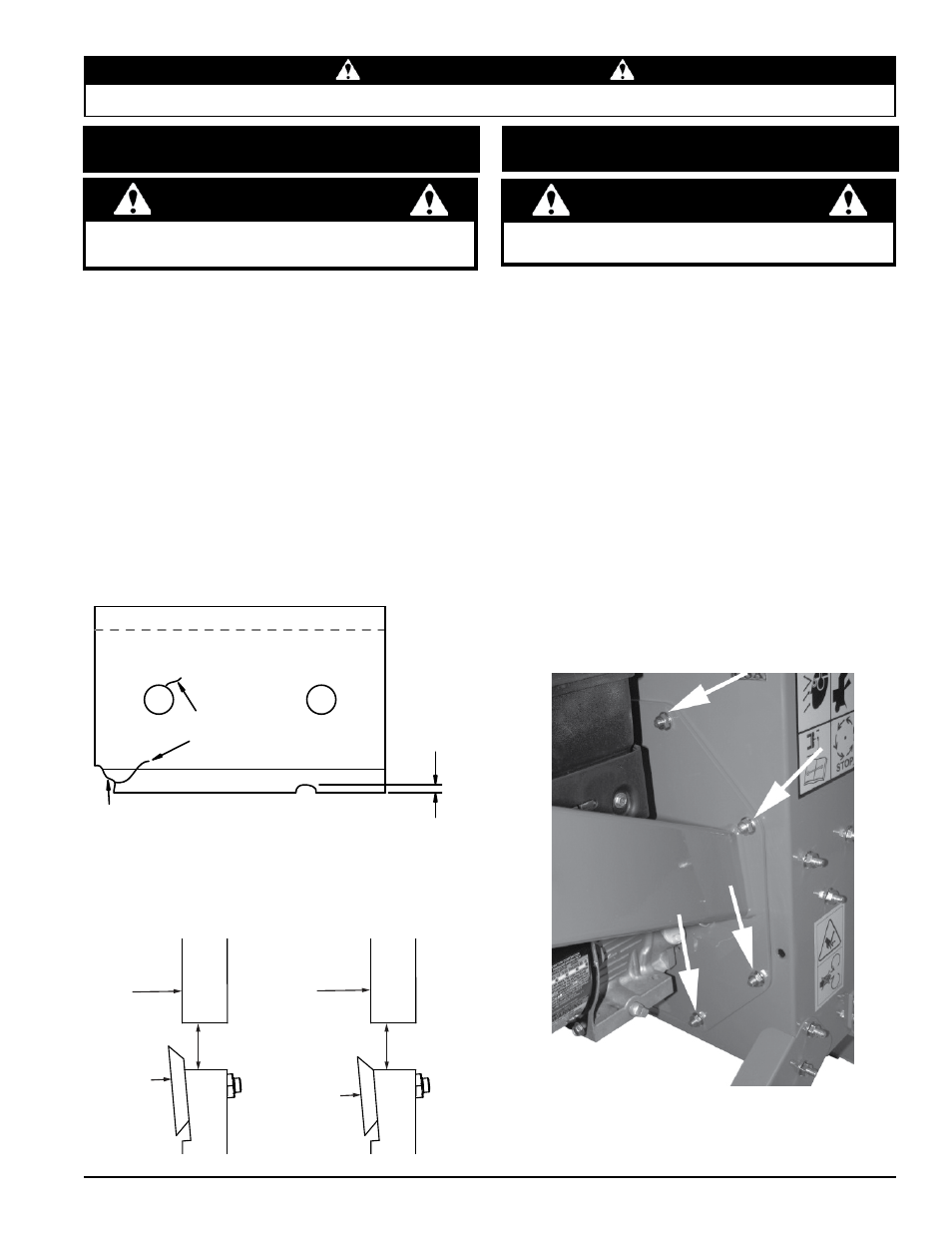

5.2 eNTReTIeN de LA LAme de LA
deCHIqUeTeUSe
AVeRTISSemeNT
5.3 ReTRAIT deS LAmeS de LA
deCHIqUeTeUSe
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VeRIFIeZ L’eTAT deS LAmeS TOUTeS LeS 5-15
HeUReS d’UTILISATION eT AIGUISeZ-LeS SI beSOIN.
Vos lames ont besoin d’être aiguisées si :
La machine vibre excessivement au moment de l’alimentation •
des branches.
Les branches de petit diamètre ne s’alimentent pas
•
automatiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il
•
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
Vous observez des fissures, coins cassés ou entailles de plus •
de 1/8 po. (voir ci-dessous).
La base du bord tranchant est usée ou aiguisée de façon •
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
Les lames de déchiquetage sont tranchantes ! Faire attention
quand on travaille sur la machine pour éviter les blessures.
Ne faites pas basculer la machine sur le côté pour effectuer
son entretien.
AVeRTISSemeNT
Retirez les huit écrous de 5/16 po. qui fixent le moteur et 1.
la plaque à la machine (fig. 5.1). Retirez le moteur et la
plaque.
Pour retirer la lame, retirez les deux boulons de 5/8 po. qui
2.
maintiennent la lame au rotor. Remarquez le rapport entre
le coté tranchant de la lame et le rotor.
Inspectez la lame pour détecter la présence de fissures ou
3.
entailles. En cas de fissures, la lame ne doit pas être aiguisée.
jetez-la (voir la partie 5.2).
Si l’autre coté de la lame n’a pas encore été utilisé, la lame
4.
peut être retournée pour que le nouveau bord de coupe soit
positionné et utilisé.
Si les deux cotés de la lame ont été utilisés, elle doit être
5.
aiguisée. Les lames peuvent être aiguisées avec une meuleuse
d’établi (voir la partie 5.4) ou par un professionnel.
Replacez la lame sur le rotor. Notez la bonne orientation du
6.
bord de coupe sur le rotor (voir la partie 7.1).
Fixez la lame avec deux boulons de 5/16 po. x ½ po. et
7.
serrez à 25 pieds-livre (27 N.m).
Répétez les étapes 2 à 7 pour la deuxième lame.
8.
Fig. 5.1
