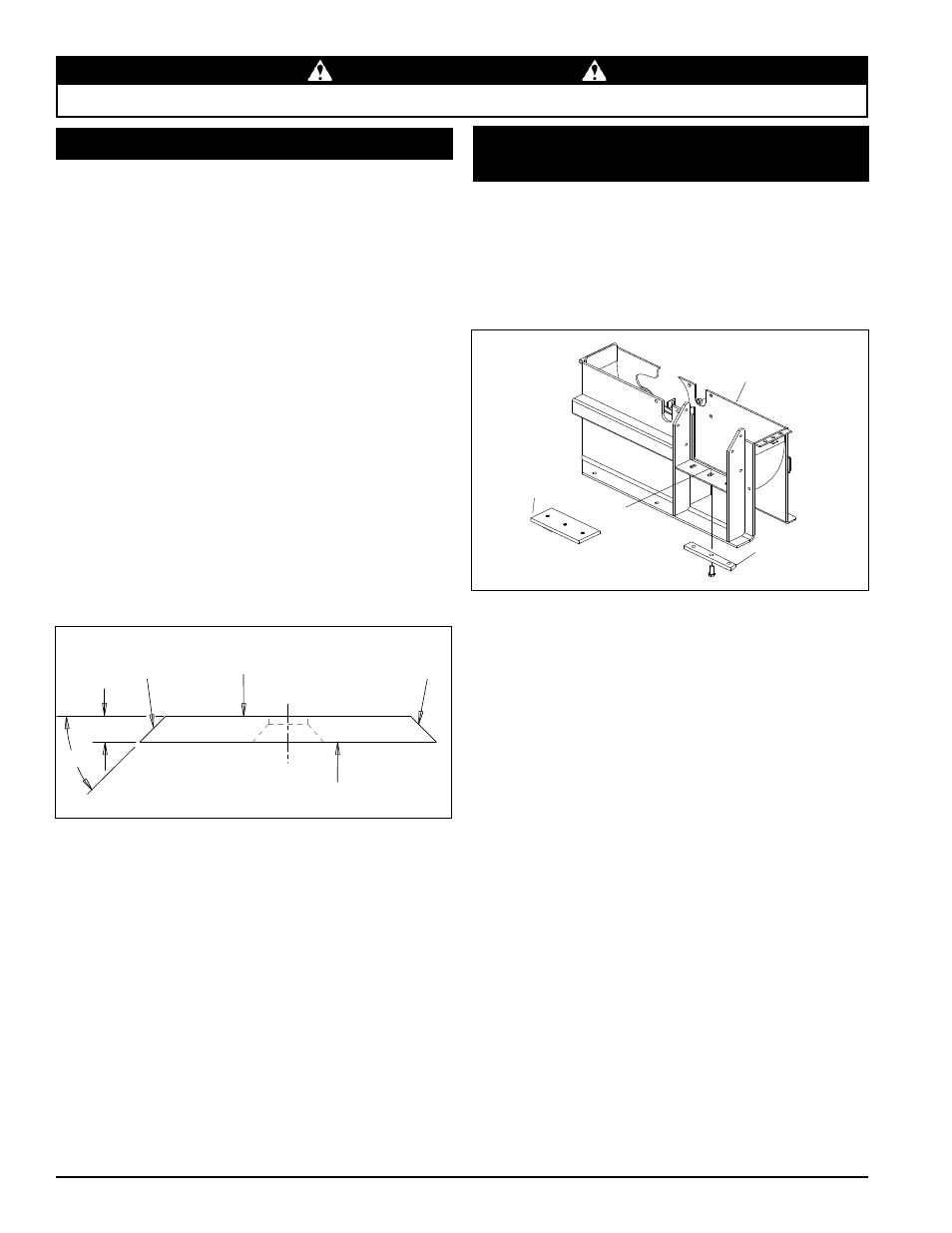

14 DÉCHIQUETEUSE 9 POUCES
SeRVICe & eNTReTIeN
AVANt D’INsPeCteR ou De RÉPAReR uNe PIÈCe De Cette MACHINe, CouPez LA souRCe D’ALIMeNtAtIoN, DÉCoNNeCtez Le CÂbLe De LA bouGIe
D’ALLuMAGe et AssuRez-Vous Que toutes Les PIÈCes eN MouVeMeNt se soNt IMMobILIsÉes.
mISe eN GARde
5.6 RÉGLAGe de L’eNcLUme de LA
dÉchIqUeTeUSe
Le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires. L’enclume est réversible. Les quatre
côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :
LOGEMENT
DU ROTOR
ENCLUME DE
DÉCHIQUETEUSE
PIÈCE
D’ÉCARTEMENT
Arrêtez le moteur et attendez que toutes les pièces en 1.
mouvement s’immobilisent.
Levez le couvercle d’accès pour faire apparaître le rotor.
2.
sortez la goupille de blocage de sa position de rangement 3.
(figure 5,3).
tournez le clapet antiretour dans le sens horaire pour engager
4.
la pompe.
Appuyez sur la poignée pour relever le rouleau d’alimentation
5.
jusqu’à ce que la position de la goupille de blocage s’aligne
sur l’un des trous de la ferrure de support.
Passez la goupille de blocage dans la ferrure de support pour
6.
consolider sa position.
en accédant à l’enclume par la partie inférieure du rouleau
7.
d’alimentation, desserrez les trois boulons de 1/2 po retenant
l’enclume au châssis de la déchiqueteuse.
si le bord de l’enclume est endommagé ou présente une
8.
usure irrégulière, enlevez l’enclume et utilisez l’un des trois
autres bords.
Réglez l’enclume vers l’intérieur ou l’extérieur. Vérifiez le
9.
dégagement entre l’enclume et toutes les lames.
enlevez la goupille de blocage et remettez-la dans sa position
10.
de rangement. tournez le clapet antiretour dans le sens
antihoraire pour désengager la pompe et abaisser le cric.
Fermez le couvercle d’accès au rotor avec des verrous.
11.
Figure 5,2. Emplacement de l’enclume de déchiquetage
5.5 AFFÛTAGe deS LAmeS
Surface
aiguisée
Surface de montage,
ne pas affûter
.38
45˚
Surface de montage,
ne pas affûter
Surface
aiguisée
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
N’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de
2.
déchiquetage pour lui donner un angle de 45 degrés (Figure
5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé
pour maintenir correctement la lame à l’angle correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne
3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
utilisez des temps de meulage courts et refroidissez avec de
4.
l’eau ou un certain type de liquide de refroidissement.
Aiguisez une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
De petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
Figure 5,1
