7
FRANÇAIS
DÉCHIQUETEUSE 9 POUCES
ASSemblAge
Inclinez le plateau de rallonge ver le haut, de sorte que 1.
sa partie inférieure soit dirigée vers l’extérieur (figure 2,3).
Glissez les rebords du plateau entre la charnière et les
rebords de la goulotte de la déchiqueteuse.
Inclinez le plateau vers le bas jusqu’à ce qu’il repose sur la
2.
charnière et que ses rebords soient en contact avec l’arrière
des rebords de la goulotte de la déchiqueteuse.
Insérez cinq boulons de carrosserie de 3/8 x 1 po (se trouvant
3.
dans le kit du propriétaire) dans le plateau de rallonge et la
charnière. Immobilisez les boulons à l’aide de rondelles et
d’écrous Nylock du bas.
Fixez la pièce soudée de support de la goulotte sur le trou
4.
central de la goulotte à l’aide du boulon existant.
2.4 FIxATION dU PLATeAU de
RALLONGe
REBORD DU
PLATEAU DE
RALLONGE
REBORD DE GOULOTTE
DE DÉCHIQUETEUSE
CHARNIÈRE DE
RALLONGE

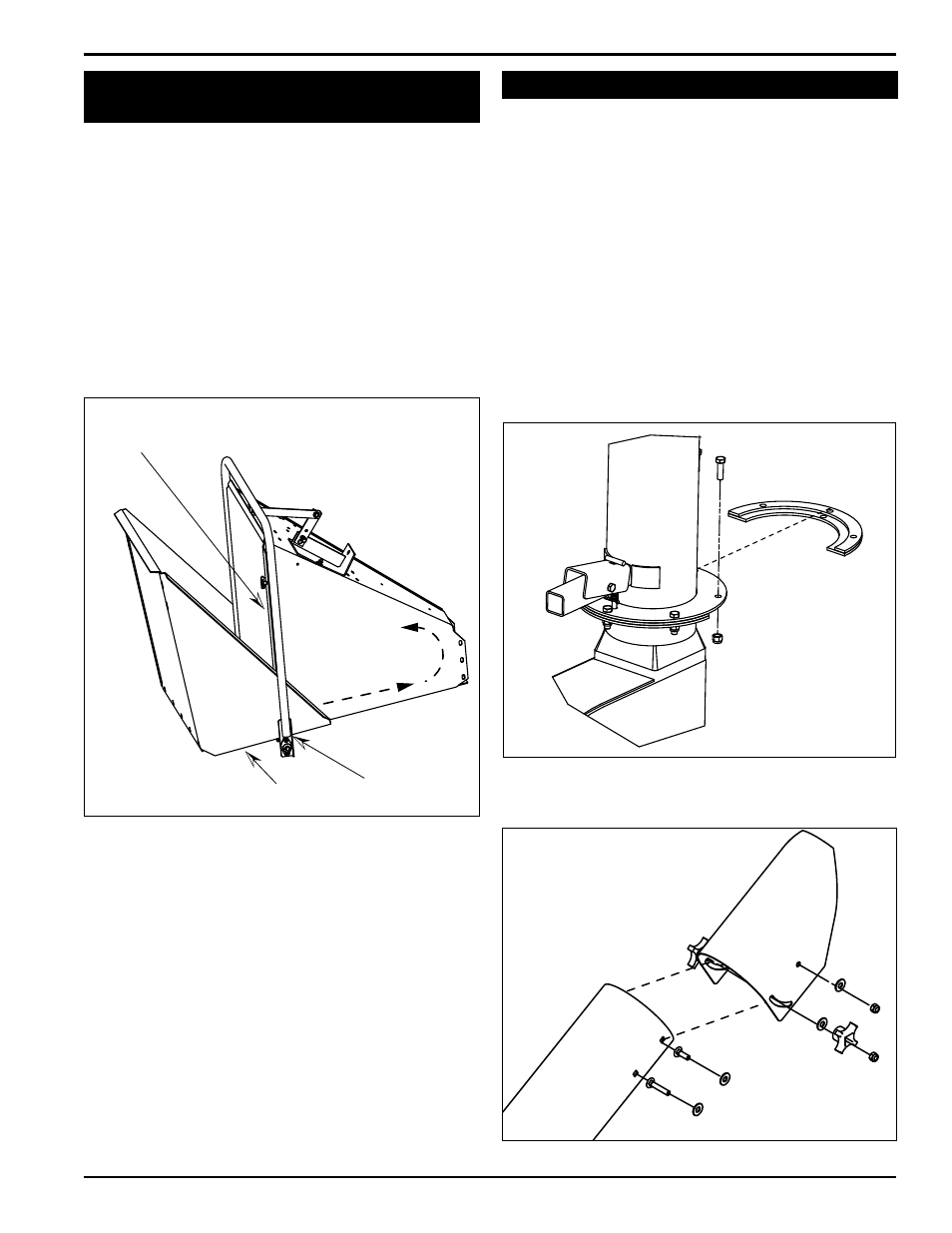

Figure 2,3. Fixation du plateau de rallonge
2.5 FIxATION dU TUbe de dechARGe
Glissez le tube sur la bride de montage du châssis de la 1.
déchiqueteuse (Figure 2,4). L’attache du tube de décharge
doit glisser sous le rebord de la bride. serrez les boulons
pour l'immobiliser.
Installez la deuxième moitié de la pièce d’écartement et de
2.
l’attache sur le tube de décharge à l’aide de boulons de 3/8 x
1 1/4 po et d’écrous. tournez le tube de 360 degrés pour vous
assurer qu’il est correctement monté. Verrouillez-le à l’aide du
levier de verrouillage.
Fixez le déflecteur au tube de décharge. Connectez la partie
3.
supérieure du déflecteur en faisant passer des boulons de 3/8 x 2
po dans le trou inférieur du tube de décharge. Faites passer ces
boulons au travers de l’intérieur du tube, de la partie supérieure
du déflecteur, de la rondelle, du bouton, puis de l’écrou. terminez
en boulonnant la partie supérieure du déflecteur sur le tube à
l’aide de boulons de 3/8 x 1 po que vous passerez dans le trou
d’extrémité du tube de décharge (Figure 2,5)
Figure 2,5. Fixation du déflecteur de décharge
Figure 2,4. Fixation de la pièce d’écartement et de l’attache sous la
base du tube
