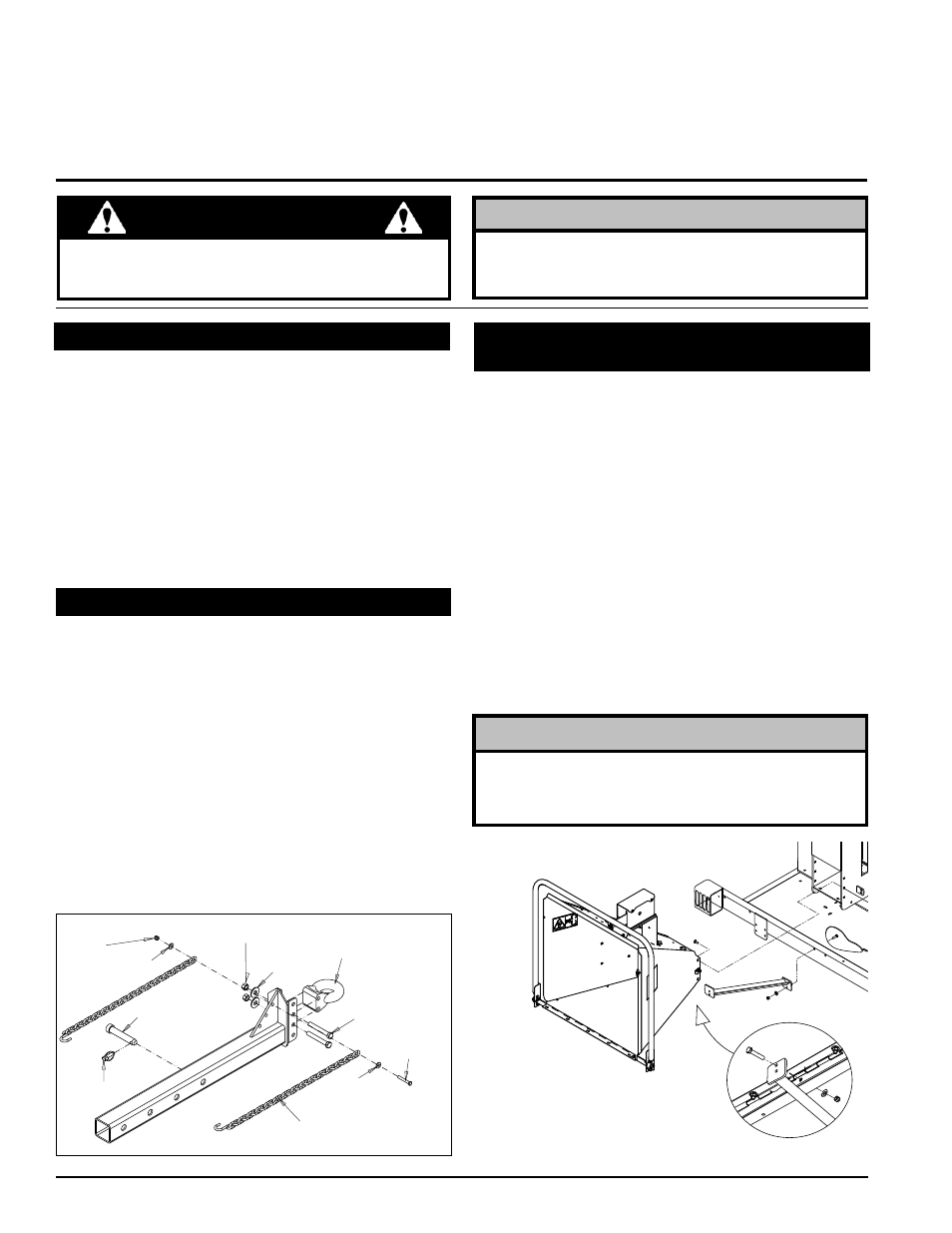

Echo Bear Cat CH922DH 2008 - Manuel (Page 10)

6 DÉCHIQUETEUSE 9 POUCES
Partie
ASSembLAGe 2
mISe eN GARde
si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine. Retirez ces articles de la zone de la broyeuse
sur certains modèles, les ensembles essieu et attelage sont
fournis par le distributeur et peuvent être différents de ceux
qui sont illustrés ci-dessous.
RemARqUe
2.1 FIxATION deS ROUeS de LA RemORqUe
sortez la déchiqueteuse de son emballage d’expédition. 1.
Placez la machine sur une surface horizontale avant de
tenter de l’assembler.
Levez la remorque à plusieurs centimètres au-dessus du sol
2.
à l’aide d’un treuil ou d’un cric. Veillez à soutenir solidement
la déchiqueteuse.
Maintenez une des roues contre un des moyeux et alignez les
3.
trous des boulons de roue sur ceux des boulons de moyeu.
Vissez les écrous de roue sur les boulons et serrez-les à
un couple de 75 lb-pi. Procédez au serrage des boulons de
roue suivant une configuration en croix. Répétez cette étape
sur l'autre roue.
2.2 FIxATION dU cROcheT d’ATTeLAGe
2.3 FIxATION de LA GOULOTTe eT de SON
SUPPORT
Insérez l’attelage réglable dans l’ouverture pour attelage de 1.
la remorque de la déchiqueteuse.
Fixez l’anneau d’attelage sur l’attelage réglable à l’aide
2.
de deux boulons de 5/8 x 4 1/2 po, rondelles et écrous
Centerlock. serrez les boulons à un couple de 160 lb-pi.
Reliez les chaînes de sécurité à la pièce soudée de l’attelage
3.
réglable, comme illustré figure 2,1. Fixez-les à l’aide d’un
boulon de 3/8 x 2 1/2 po, de deux rondelles et d’un écrou
Nylock.
Poussez l’axe de liaison supérieur dans les trous de l’attelage
4.
et de la remorque. Immobilisez l’axe de liaison supérieur à
l’aide d’une esse.
Réglez l’anneau d’attelage de manière que la remorque soit aussi
horizontale que possible lorsqu'elle est connectée au véhicule
remorqueur.
CHAÎNE DE SÉCURITÉ
BOULON
3/8 x 2 1/2 po
RONDELLE
3/8 po
BOULON 5/8 x 4 1/2 po
ANNEAU D’ATTELAGE
ÉCROUS CENTERLOCK 5/8 po
RONDELLES
5/8 po RONDELLE
3/8 po
ÉCROU
NYLOCK
3/8 po
ESSE
AXE DE LIAISON
SUPÉRIEUR
Fig 2,1.
utilisez un support ou un treuil pour maintenir la goulotte de la 1.
déchiqueteuse en place sur le dispositif d’avance hydraulique
(figure 2,2).
Fixez le support de la goulotte sur l’arrière de la remorque
2.
à l’aide d’un boulon de 3/8 x 2 po, d’une rondelle et d’un
contre-écrou. serrez à un couple de 35 lb-pi. Reportez-vous
à la figure 2.2 pour le positionnement correct de la pièce
soudée.
Fixez la goulotte de la déchiqueteuse sur le dispositif d’avance
3.
hydraulique à l’aide de huit boulons de carrosserie de 3/8 x 1
1/2 po et écrous Nylock. utilisez trois boulons de chaque côté
et deux en bas. Pour insérer les boulons supérieurs, tournez
le rouleau d’alimentation jusqu’à ce que la découpe sur le côté
du tambour corresponde avec les trous de boulons.
branchez les trois fils de la goulotte d’alimentation aux
4.
connecteurs situés sous le rouleau d'alimentation.
Figure 2,2. Fixation du support de la goulotte
si les positions d’avance et d’alimentation réversible sont inver-
sées au moment de la mise sous tension de la machine, vous
avez probablement branché incorrectement les connecteurs.
RemARqUe
