Manuel de lʼutilisateur de Cybex
24

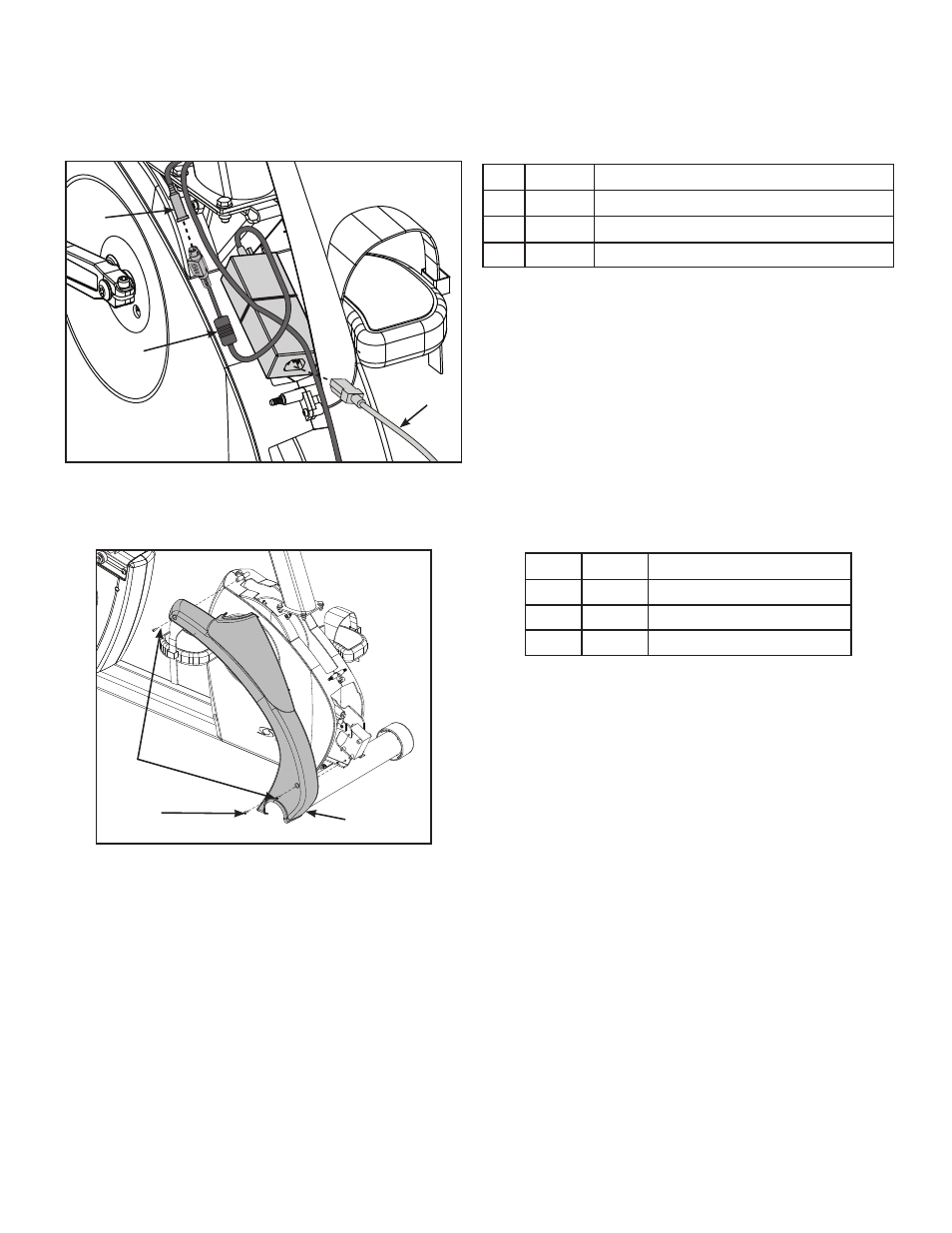

8. Branchez le connecteur DIN du câble de la console sur la sortie d’alimentation électrique. Assurez-
vous que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer sur le
manchon.
3
1
2
Article Description
1 Sortie d’alimentation
2 Connecteur DIN du câble de console
3 11 Cordon d’alimentation
Installez les capots avant.
1. Installez le capot avant droit avec les trois vis à l’aide d’un tournevis cruciforme.
1
3
2
Article Description
1 15 Vis, 8-16 x 0,50 po. (3)
2 16 Vis, 5-16 x 0,75 po. (1)
3 4 Capot avant droit
Outre les trois vis de montage par capot avant, cinq connecteurs en plastique fixent les capots avant
ensemble. Assurez-vous que les quatre connecteurs en plastique sont insérés dans chaque capot avant.
