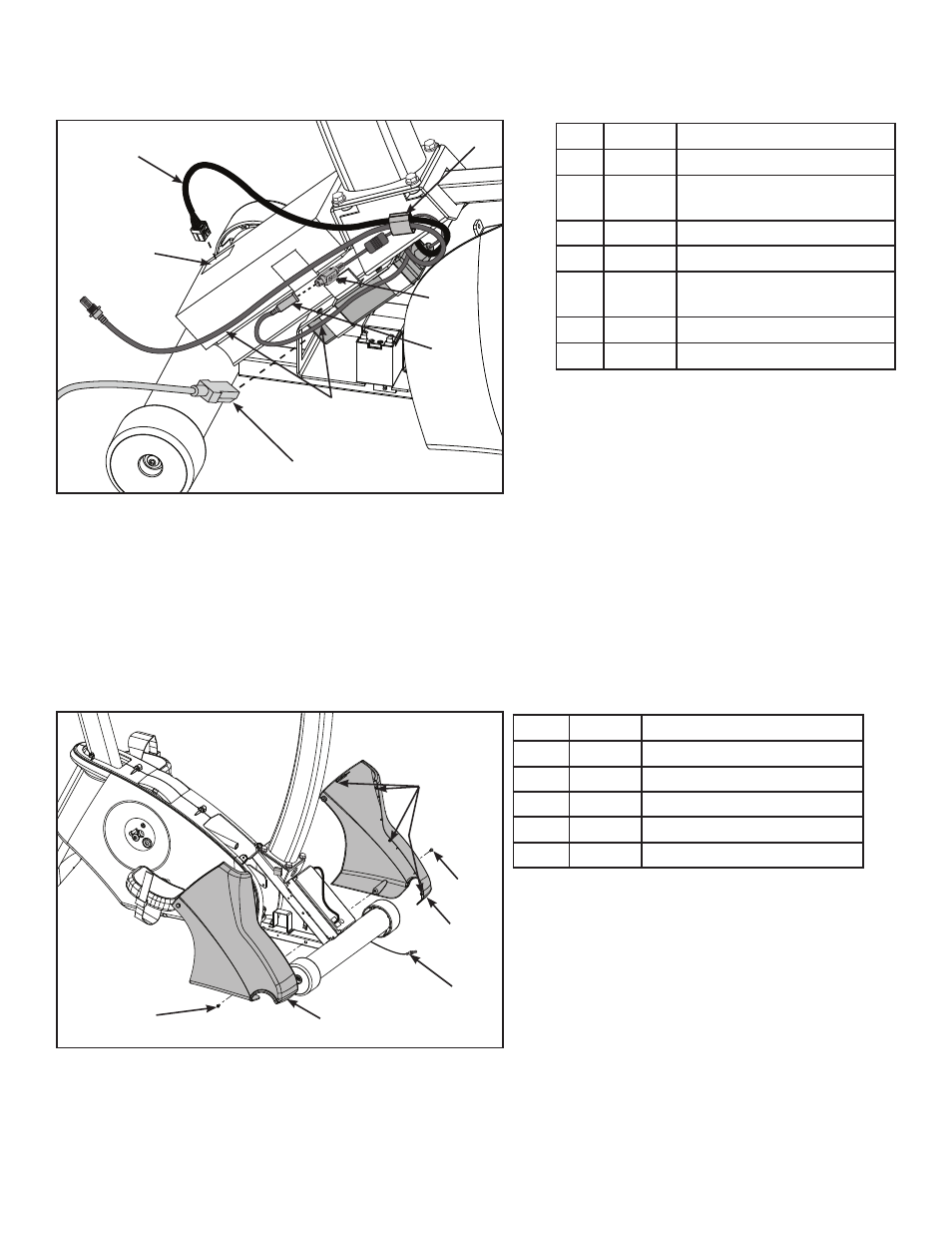

6. Acheminez les câbles en les faisant passer dans l’attache grise du dispositif de commande.
2
7
3
6
5
1
4
Article Description
1 Câble de l’affichage
2 Connecteur du câble de
l’afficheur
3 11 Cordon d’alimentation
4 Câbles A/V optionnels
5 Connecteur DIN du câble de
console
6 Sortie d’alimentation
7 Attache grise
7. Branchez le câble de l’affichage dans le connecteur de câble situé sur le tableau de commande
inférieur. Assurez-vous que le connecteur de câble est solidement fixé.
8. Branchez le connecteur DIN du câble de la console sur la sortie d’alimentation électrique. Assurez-
vous que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer sur le
manchon.
Installez les capots avant.
1. Installez le capot avant gauche avec une vis à l’aide d’un tournevis cruciforme.
2
5
4
3
2
1
Article Description
1 Connecteurs en plastique
2 14 Vis
3 4 Capot avant gauche
4 Câbles A/V optionnels
5 5 Capot avant droit
2. Acheminez les câbles A/V optionnels vers l’avant de l’appareil en les faisant passer dans les capots
avant. Veillez à ne pas pincer ou endommager les câbles pendant l’assemblage.
