Manuel de lʼutilisateur de Cybex
23

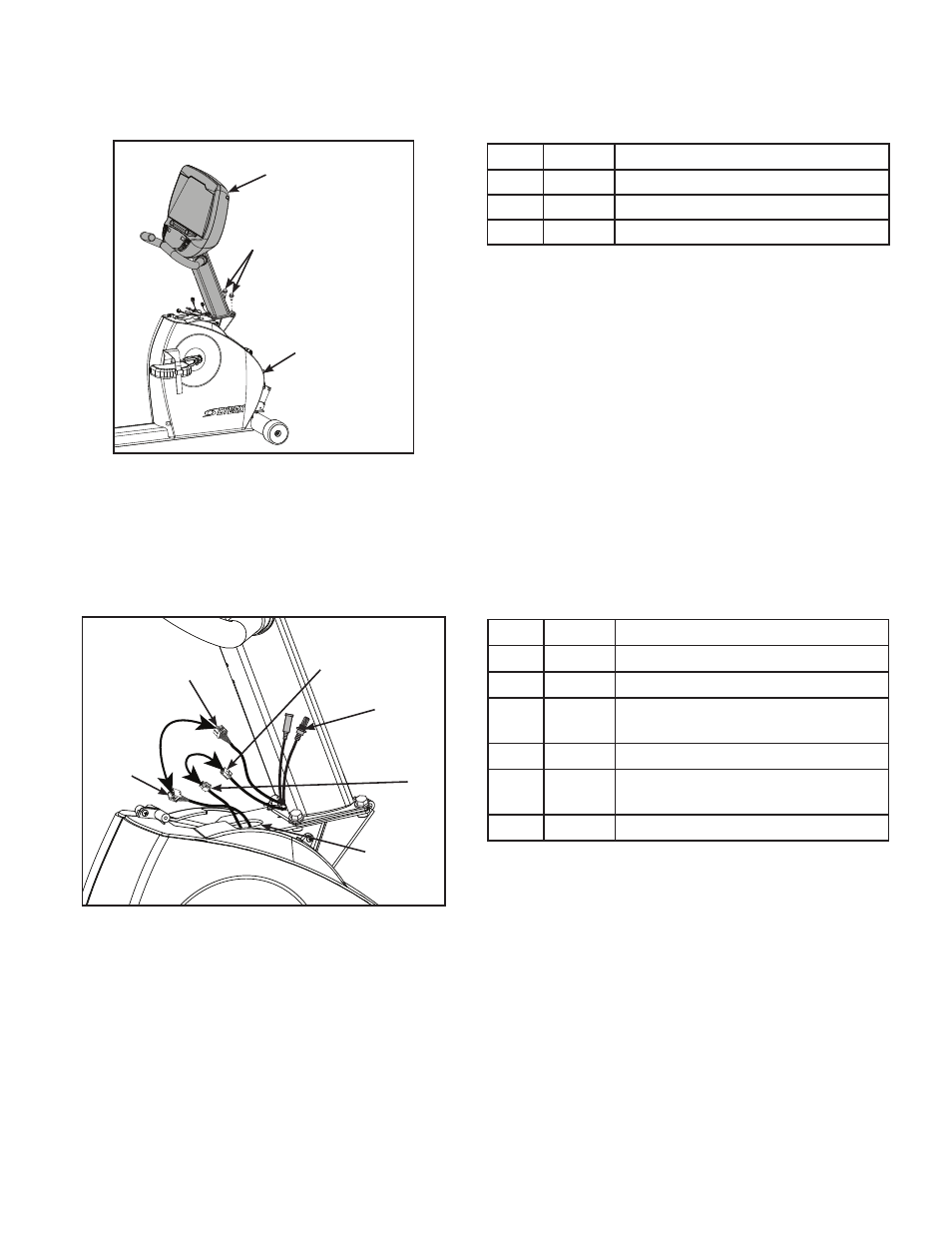

2. Placez l’assemblage de la console dans la position adéquate sur l’assemblage de la base en le glissant
en place sur les deux vis de montage.
2
3
1
Article Description
1 2 Assemblage de la console
2 13 Vis (2)
3 1 Assemblage de la base
3. Serrez à la main les deux autres vis.
4. Vissez solidement les quatre vis avec la clé à douille de 1,27 cm (1/2 po.).
5. Branchez le connecteur de câble d’affichage supérieur dans le connecteur de câble d’affichage
inférieur. Assurez-vous que les connecteurs de câble s’emboîtent l’un dans l’autre et qu’ils sont
solidement fixés.
1
3
6
4
2
5
Article Description
1 Connecteur d’affichage supérieur
2 Connecteur d’affichage inférieur
3 Connecteur de détecteur de
fréquence cardiaque supérieur
4 Câbles A/V (en option)
5 Connecteur de détecteur de
fréquence cardiaque inférieur
6 Orifice supérieur du châssis
6. Branchez le connecteur de détecteur de fréquence cardiaque supérieur dans le connecteur de
détecteur de fréquence cardiaque inférieur.
7. Rentrez chaque connecteur de câble dans l’orifice supérieur du châssis. Veillez à ne pas pincer ou
endommager les câbles pendant l’assemblage.
