Guide du propriétaire du Cybex Arc Trainer 750A/750AT
Assemblage
du
guidon droit

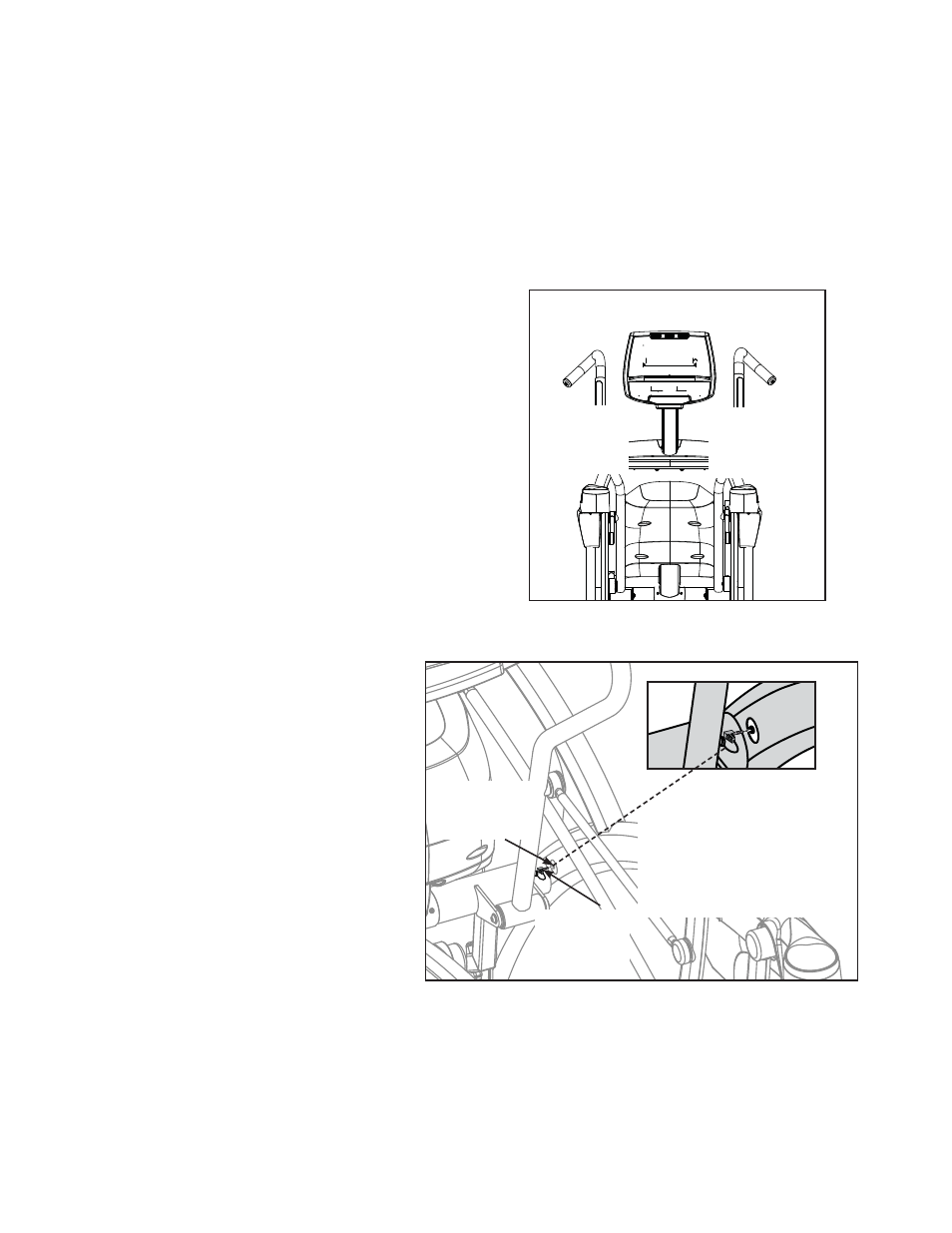

Figure 12 (750AT)
Position appropriée
Assemblage
du
guidon
gauche
acier inoxydable (n° 19) et une autre goutte à l’intérieur de l’arbre dans lequel les vis à chapeau à tête creuse
(n° 19) seront serrées.
Utilisez la clé Allen de 3/16 po (n° 7), fi xez la barre de liaison au guidon avec le chapeau de barre de liaison G.
de 2 po DO (n° 20), l’entretoise d’accouplement (n° 17), les vis à chapeau à tête creuse 0,250-20 UNC-3A
en acier inoxydable (n° 19) et la rondelle plate 0,281 DI x 0,500 DO x 0,062 épaisseur (n° 18) tel qu’illustré
à la fi gure 11. REMARQUE : Les vis à chapeau à tête creuse 0,250-20 UNC-3A en acier inoxydable (n° 19)
doivent être serrées à 90 in/lb (10,2 Nm) au minimum.
16. Installez le guidon droit
Figure 13 (750AT)
Câble du
détecteur
de rythme
cardiaque
Douille du
châssis
principal REMARQUE : Positionnez la
fi che de sorte
que le guidon ne
frotte pas contre
le câble pendant
l’utilisation.
Placez le guidon droit à l’emplacement adéquat sur A.
le côté droit d’où le guidon gauche a été retiré à
l’étape 14E. Reportez-vous aux fi gures 10 et 11.
Appliquez le Loctite (n° 16) aux fi lets situés dans le B.
bras et aux vis retirées à l’étape 14B. Reportez-vous
à la fi gure 11.
Placez le guidon gauche en position et faites glisser C.
le tourillon en place. Reportez-vous à la fi gure 10.
Fixez le guidon à l’aide des vis et des rondelles D.
retirées à l’étape 14B. Reportez-vous à la fi gure 10.
Repérez la barre de liaison droite, le guidon E.
droit, le chapeau de barre de liaison de 2 po DE
(n° 20), l’entretoise d’accouplement (n° 17), les vis
à chapeau à tête creuse 0,250-20 UNC-3A en acier
inoxydable (n° 19) et la rondelle plate 0,281 DI x
0,500 DE x 0,062 épaisseur (n° 18). Reportez-vous
à la fi gure 11.
Appliquez une goutte de Loctite (n° 16) sur F.
chaque vis à chapeau à tête creuse 0,250-20
UNC-3A en acier inoxydable (n°
19) et une autre goutte à l’intérieur
de l’arbre dans lequel les vis
(n° 19) seront serrées.
Fixez la barre de liaison au G.
guidon avec le chapeau de barre
de liaison de 2 po DE (n° 20),
l’entretoise d’accouplement
(n° 17), les vis à chapeau à tête
creuse 0,250-20 UNC-3A en acier
inoxydable (n° 19) et la rondelle
plate 0,281 DI x 0,500 DE x 0,062
épaisseur (n° 18). REMARQUE :
Les vis à chapeau à tête creuse
0,250-20 UNC-3A en acier
inoxydable (n° 19) doivent être
serrées à 90 in/lb (10,2 Nm) au
minimum.
Assurez-vous que les deux H.
guidons sont maintenant installés
à leur emplacement approprié,
tel qu’indiqué à la fi gure 12.
