Assemblage et
configuration
Page 2-10
Guide du propriétaire du Cybex Arc Trainer 750A/750AT
Remontez les manchons en caoutchouc pour recouvrir les connexions poignée-châssis.
G.
REMARQUE : Pour l’assemblage du 750A, passez directement à l’étape 12.
11. Fixez l’assemblage de la console du 750AT
Repérez l’assemblage de la console (n° 2a), quatre contre-écrous en nylon de 0,375-16 (n° 12) et quatre
A.
vis de blocage à tête ronde 0,375-16 x 2,25 (n° 13).
Repérez le câble supérieur de l’affi cheur et raccordez-le au câble inférieur de l’affi cheur. Reportez-vous à la
B.
fi gure 7.
Repérez le câble de l’affi cheur du rythme cardiaque et branchez-le dans le tableau du détecteur de rythme
C.
cardiaque. Reportez-vous à la fi gure 7.
Repérez le câble du détecteur de rythme cardiaque par contact et branchez-le dans le tableau du détecteur.
D.
Serrez la bride de câble.
Insérez (de par en-dessous) les quatre vis de blocage à tête ronde 0,375-16 x 2,25 (n° 13). Enfi lez à la main
E.
les quatre contre-écrous en nylon 0,375-16 (n° 12) dans leur emplacement. Reportez-vous à la fi gure 7.
REMARQUE : Assurez-vous de ne pincer aucun câble en abaissant la console.
Maintenez les quatre vis de blocage à tête ronde 0,375-16 x 2,25 (n° 13) avec une clé Allen de 7/32 po (n° 15)
F.

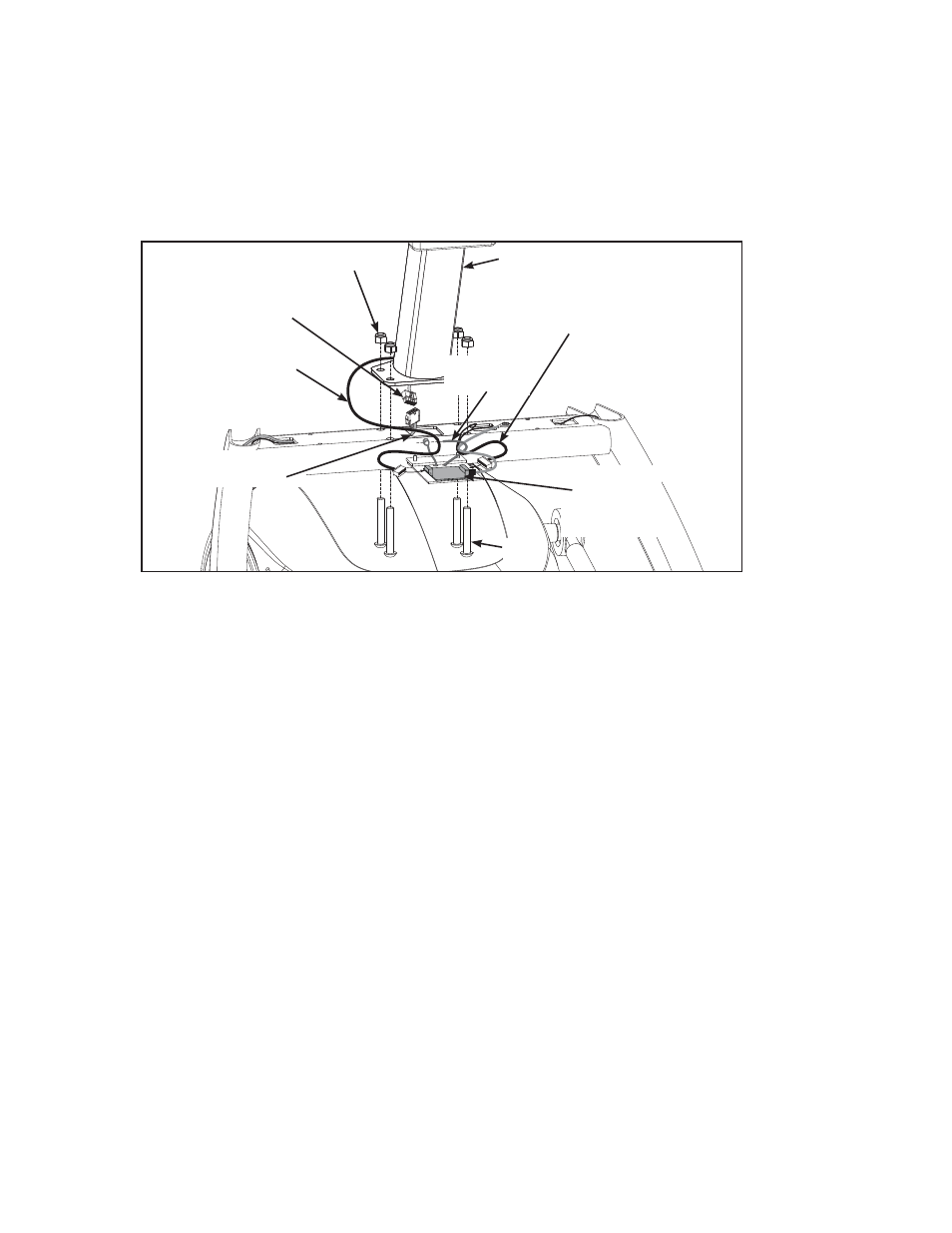

Figure 7 (750AT)
Câble de
l’afficheur
du rythme
cardiaque
Câble supérieur
d’afficheur
Câble de
détecteur
de rythme
cardiaque par
contact
Câble inférieur
d’afficheur
N° 2a
N° 13
N° 12
Bride de
câble
Tableau du
détecteur
de rythme
cardiaque
