7. Retirez une vis et une rondelle de la poignée droite à l'aide de deux clés Allen de 7/32 po.

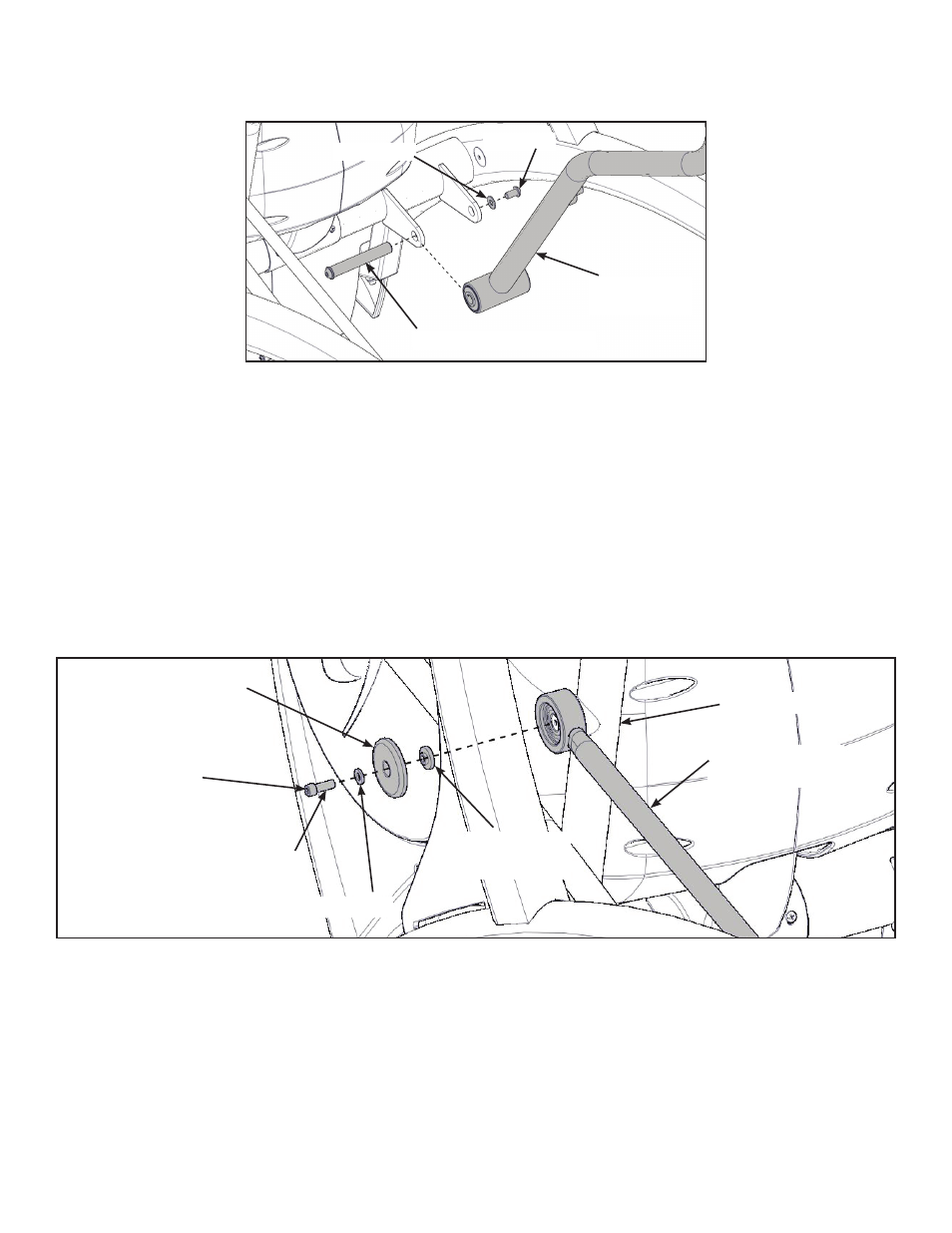

Poignée
droite
Rondelle
Vis
Pivot
8. Retirez le pivot en le faisant glisser et retirez la poignée droite.
9. Tournez la poignée droite à 180 degrés.
10. Appliquez de la colle Loctite sur les filetages à l'intérieur du pivot et de la vis.
11. Positionnez la poignée droite et remettez le pivot en place en le faisant glisser.
12. Installez la vis et la rondelle dans la poignée droite à l'aide de deux clés Allen de 7/32 po.
Installer la barre de liaison gauche
1. Faites pivoter la poignée gauche vers le haut et faites glisser la barre de liaison gauche sur le
bras gauche.
Barre de
liaison gauche
Capuchon de la
barre de liaison
Vis
Rondelle
Bras gauche
Entretoise
Colle Loctite
2. Mettez une goutte de colle Loctite sur la vis.
3. Installez la vis, la rondelle, le capuchon de la barre de liaison, et l'entretoise à l'aide d'une clé
Allen de 3/16 po.
4. Serrez la vis à un minimum de 90 in/lbs.
